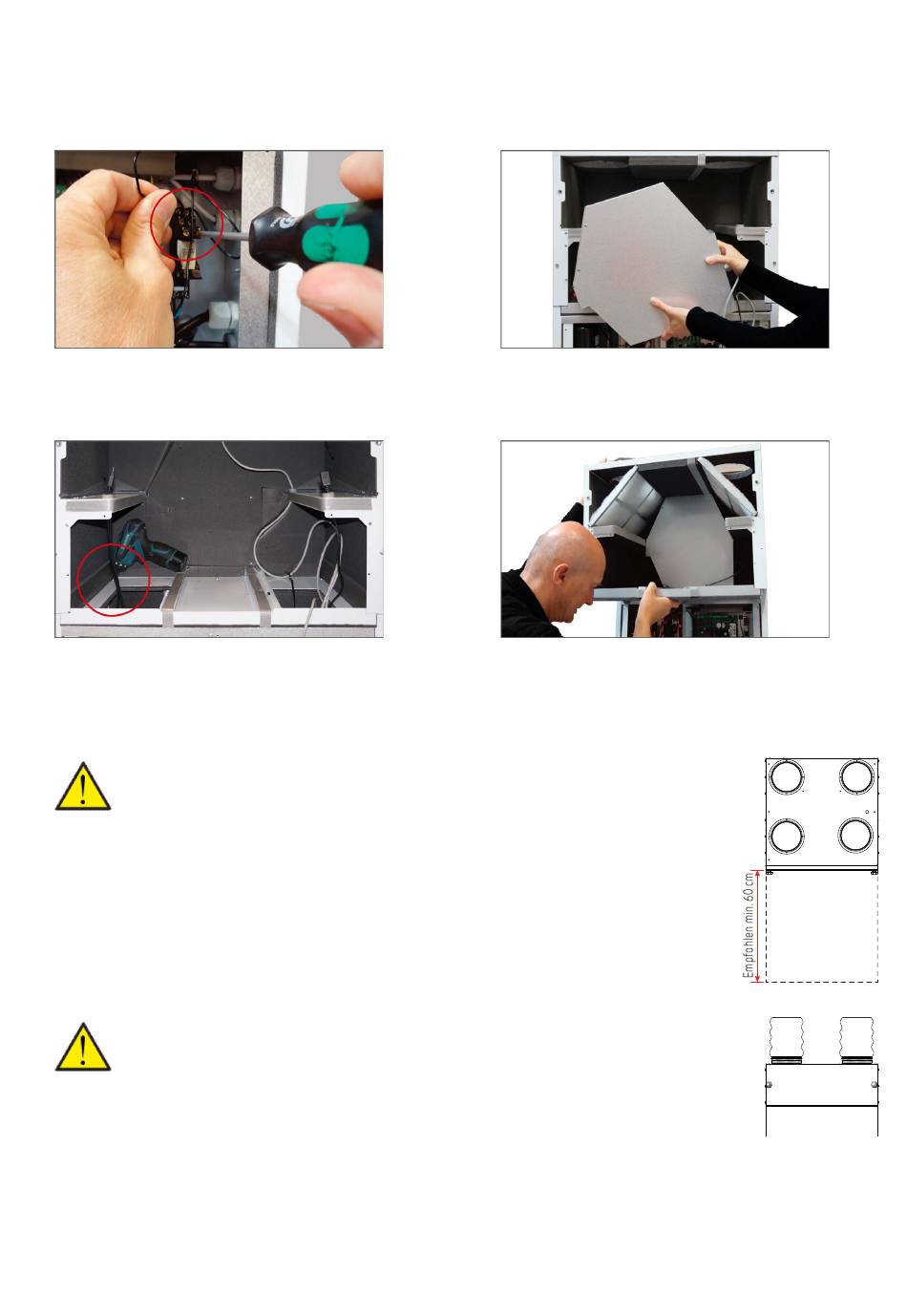

5. Den Fühler und den Feuchtigkeitssensor durch die Tülle
im Fach am Gerät links ziehen.
ACHTUNG! Der T1-Sensor, der sich rechts im Regal
(zusammen mit dem USB-Stecker) befindet, muss durch
den Tüll nach unten gezogen werden.
7. Die 4 Kabel des Bypass-Motors aus den Klemmen
schrauben.
9. Die 6 Schrauben am Boden demontieren.
Platzierung des Lüftungsgeräts
ACHTUNG
Es ist empfohlen vor dem Gerät mindestens 60 cm Platz gelassen werden. Filter müssen
leicht austauschbar sein und z.B. Austausch des Wärmetauschers, Austausch des Lüfters
oder anderer Komponenten muss möglich sein.
Es ist wichtig, das Gerät waagerecht aufzustellen, um einen ordentlichen Ablauf aus der
Kondenswasserschale zu erreichen.
ACHTUNG
Bei Austausch von oder Wartungsarbeiten an Komponenten, z.B. Ventilatoren, ist es er-
forderlich, das Oberteil zu entfernen. Daher müssen Flexverbindungen zwischen dem Ge-
rät und den Kanälen montiert werden, damit das Oberteil leicht zu demontieren ist.
Sofern eine Abdeckung über dem Gerät angebracht wird, muss sich diese leicht abnehmen
lassen.
Das Lüftungsgerät ist geräusch- und vibrationsarm, wobei dennoch eventuelle Vibrationen berücksichtigt werden müssen, die sich
auf Gebäudeteile übertragen können. Es sollte ein Abstand von ca. 10 mm zu anderen Gebäudeteilen und festem Inventar eingehalten
werden.
6. Den Stecker des USB-Kabels aus der Platine ziehen.
Danach kann er durch die Tülle gezogen werden
8. Den Bypass-Kasten herausziehen. Anschließen muss der
8-polige Stecker in den Kanal des Ventilatorteils geschoben
werden.
10.Das Oberteil vom unteren Teil entfernen.
4 2
3 1
