Montage

5.3.2 Schaltnocke drehen

5.3.3 Ausschalthysterese bei Magnetschaltern

30

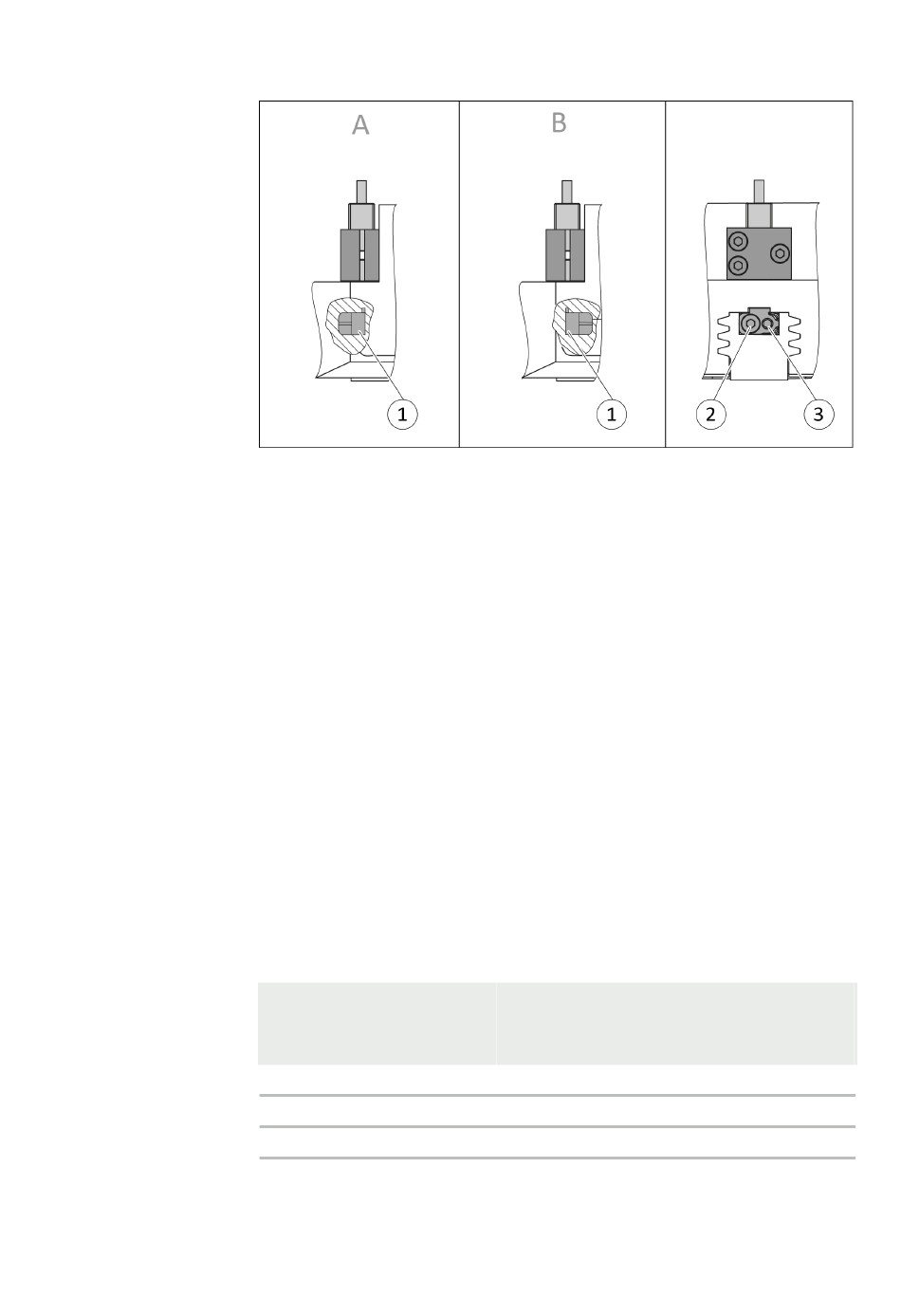

Schaltnocke drehen, Beispiel Schaltnocke für induktive Abfrage
Abhängig vom Backenhub kann es notwendig sein, dass bei den
Sensoren IN 80 und RMS 80 die Ausrichtung der Schaltnocke
geändert werden muss.
In der Grafik zeigt die Einbausituation (A) die Schaltnocke im
Auslieferungszustand des Produkts und die Einbausituation (B)
die gedrehte Schaltnocke.
Um die Ausrichtung der Schaltnocke zu ändern, folgendermaßen
vorgehen:
1. Schraube (2) lösen.
2. Schaltnocke (1) aus dem Produkt nehmen, drehen und wieder
in das Produkt stecken.
3. Schraube (3) drehen, um die Stellung der Schaltnocke (1) zu
verschieben.
Sensoren MMS 22, MMS 22-PI1, MMS 22-PI2 und MMS-P 22
Die geringste zu detektierende Hubdifferenz ist in folgender
Tabelle ersichtlich:
Bei Produkten mit X mm
Nennhub pro Backe
X ≤ 5 mm
X > 5 mm bis X ≤ 10 mm
X > 10 mm
Tab.: Minimal zu detektierende Hubdifferenz vom Nennhub
Beispiel: Produkt mit 7 mm Nennhub pro Backe
7 mm * 20 % = 1.4 mm
Min. Abfragebereich pro Backe/
min. abzufragende Hubdifferenz pro
Backe
30 % des Nennhubes pro Backe
20 % des Nennhubes pro Backe
10 % des Nennhubes pro Backe
13.00 | PGN-plus | Montage- und Betriebsanleitung | de | 389295
