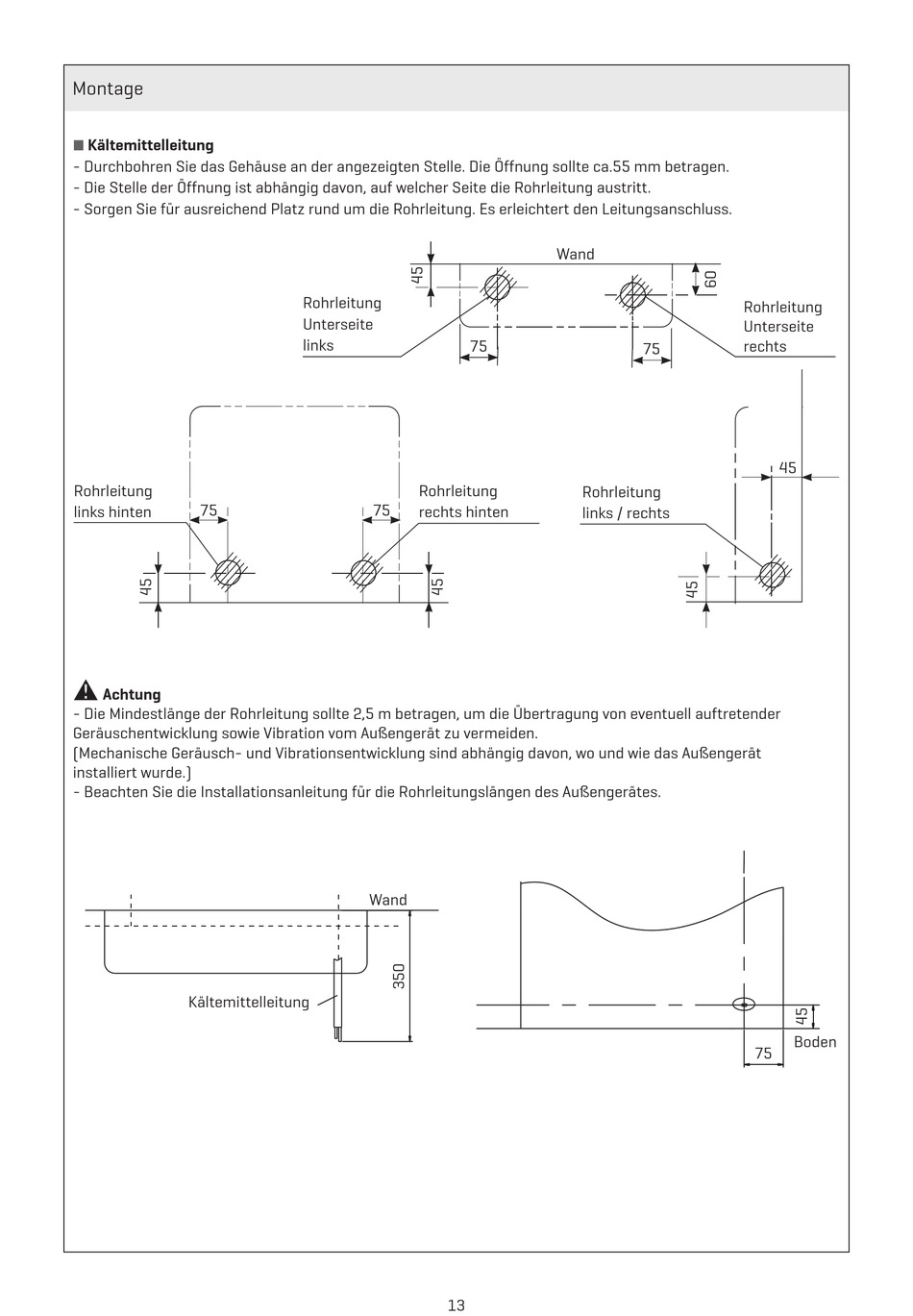

Montage
Kältemittelleitung
n
- Durchbohren Sie das Gehäuse an der angezeigten Stelle. Die Öffnung sollte ca.55 mm betragen.
- Die Stelle der Öffnung ist abhängig davon, auf welcher Seite die Rohrleitung austritt.
- Sorgen Sie für ausreichend Platz rund um die Rohrleitung. Es erleichtert den Leitungsanschluss.
Rohrleitung
75
links hinten
a
Achtung
- Die Mindestlänge der Rohrleitung sollte 2,5 m betragen, um die Übertragung von eventuell auftretender
Geräuschentwicklung sowie Vibration vom Außengerät zu vermeiden.
(Mechanische Geräusch- und Vibrationsentwicklung sind abhängig davon, wo und wie das Außengerät
installiert wurde.)
- Beachten Sie die Installationsanleitung für die Rohrleitungslängen des Außengerätes.
Kältemittelleitung
Rohrleitung
Unterseite
links
75
Rohrleitung
75
rechts hinten
Wand
13
Wand
75
Rohrleitung
links / rechts
Rohrleitung
Unterseite
rechts
45
Boden
75
