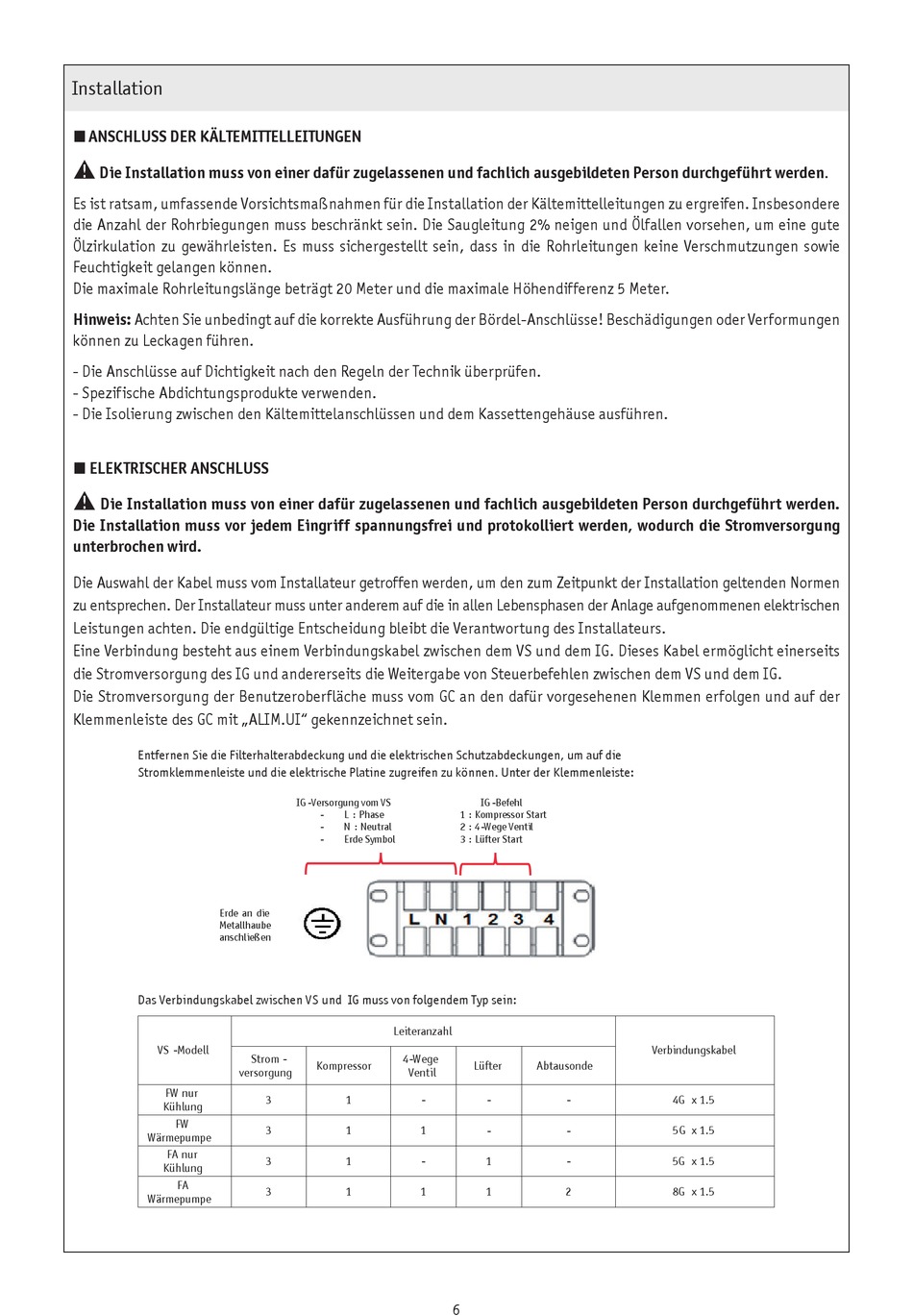

Installation
n ANSCHLUSS DER KÄLTEMITTELLEITUNGEN
a
Die Installation muss von einer dafür zugelassenen und fachlich ausgebildeten Person durchgeführt werden.
Es ist ratsam, umfassende Vorsichtsmaßnahmen für die Installation der Kältemittelleitungen zu ergreifen. Insbesondere
die Anzahl der Rohrbiegungen muss beschränkt sein. Die Saugleitung 2% neigen und Ölfallen vorsehen, um eine gute
Ölzirkulation zu gewährleisten. Es muss sichergestellt sein, dass in die Rohrleitungen keine Verschmutzungen sowie
Feuchtigkeit gelangen können.
Die maximale Rohrleitungslänge beträgt 20 Meter und die maximale Höhendifferenz 5 Meter.
Hinweis: Achten Sie unbedingt auf die korrekte Ausführung der Bördel-Anschlüsse! Beschädigungen oder Verformungen
können zu Leckagen führen.
- Die Anschlüsse auf Dichtigkeit nach den Regeln der Technik überprüfen.
- Spezifische Abdichtungsprodukte verwenden.
- Die Isolierung zwischen den Kältemittelanschlüssen und dem Kassettengehäuse ausführen.
n ELEKTRISCHER ANSCHLUSS
a
Die Installation muss von einer dafür zugelassenen und fachlich ausgebildeten Person durchgeführt werden.
Die Installation muss vor jedem Eingriff spannungsfrei und protokolliert werden, wodurch die Stromversorgung
unterbrochen wird.
Die Auswahl der Kabel muss vom Installateur getroffen werden, um den zum Zeitpunkt der Installation geltenden Normen
zu entsprechen. Der Installateur muss unter anderem auf die in allen Lebensphasen der Anlage aufgenommenen elektrischen
Leistungen achten. Die endgültige Entscheidung bleibt die Verantwortung des Installateurs.
Eine Verbindung besteht aus einem Verbindungskabel zwischen dem VS und dem IG. Dieses Kabel ermöglicht einerseits
die Stromversorgung des IG und andererseits die Weitergabe von Steuerbefehlen zwischen dem VS und dem IG.
Die Stromversorgung der Benutzeroberfläche muss vom GC an den dafür vorgesehenen Klemmen erfolgen und auf der
Klemmenleiste des GC mit „ALIM.UI" gekennzeichnet sein.
Entfernen Sie die Filterhalterabdeckung und die elektrischen Schutzabdeckungen, um auf die
Stromklemmenleiste und die elektrische Platine zugreifen zu können. Unter der Klemmenleiste:
Erde an die
Metallhaube
anschließen
Das Verbindungskabel zwischen VS und IG muss von folgendem Typ sein:
VS -Modell
versorgung
FW nur
Kühlung
FW
Wärmepumpe
FA nur
Kühlung
FA
Wärmepumpe
IG -Versorgung vom VS
-
L : Phase
-
N : Neutral
-
Erde Symbol
Leiteranzahl
Strom -
4-Wege
Kompressor
Ventil
3
1
-
3
1
1
3
1
-
3
1
1
IG -Befehl
1 : Kompressor Start
2 : 4-Wege Ventil
3 : Lüfter Start
Lüfter
Abtausonde
-
-
-
-
1
-
1
2
6
Verbindungskabel
4G x 1.5
5G x 1.5
5G x 1.5
8G x 1.5
