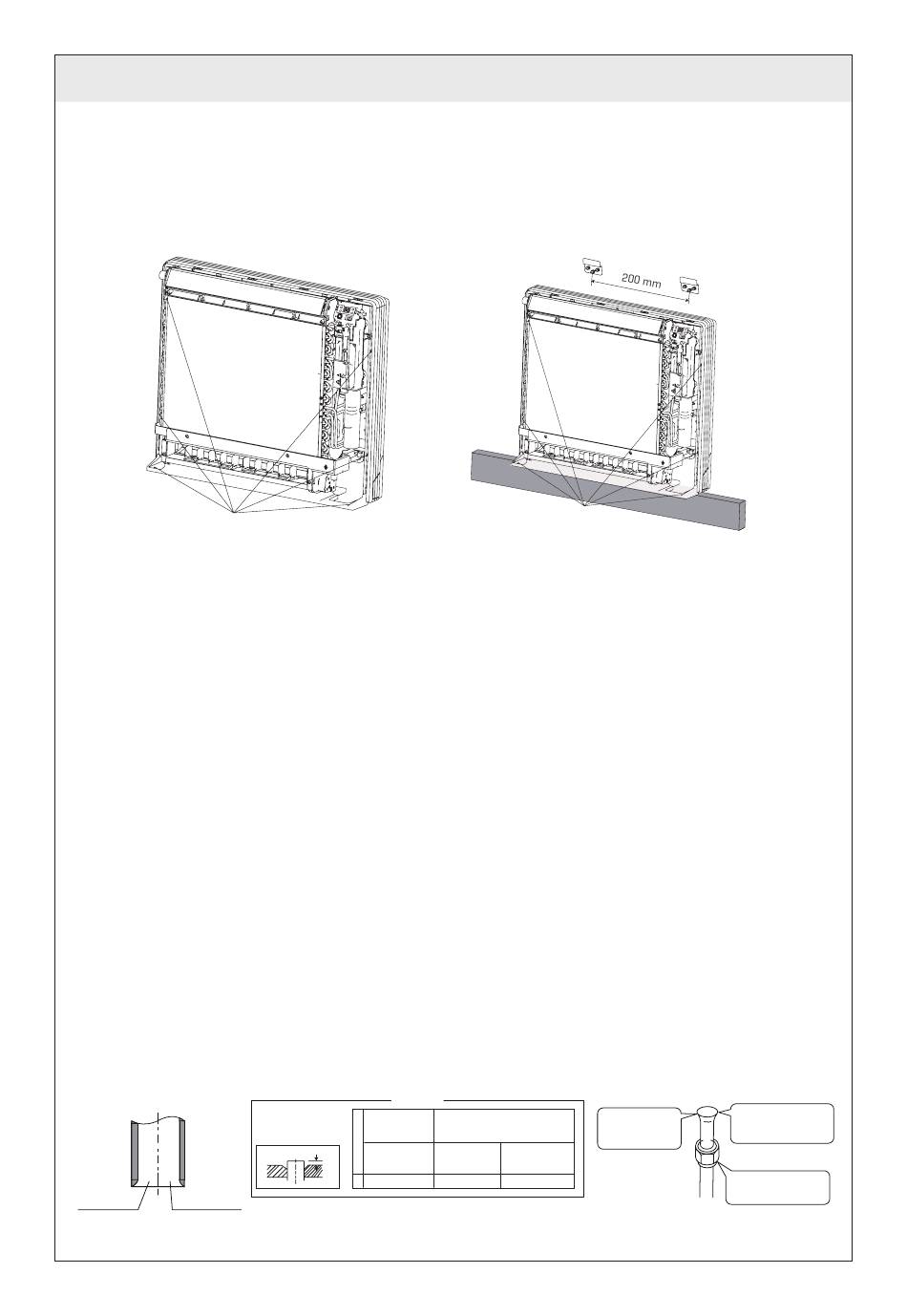

Montage
Die Montageplatte darf nur an einer Wand installiert werden, die das Gewicht des Innengerätes auch tragen kann.
- Halten Sie die Montageplatte an die Wand, stellen Sie sicher, dass sie glatt aufliegt und markieren Sie die
Bohrungen.
- Befestigen Sie die Montageplatte mit geeigneten Dübeln und Schrauben an der Wand.
Bodenmontage
6 Schrauben
- Nach der Montage der Kälte- sowie der Kondensatleitung verschließen Sie bitte alle Durchgangsbohrungen.
- Anschließend montieren Sie bitte die Frontabdeckung sowie die Ausblasgitter.
Bördeln des Rohrendes
- Ablängen des Rohres mit einem Rohrschneider
- Entfernen Sie eventuell vorhandene Grate. Achten Sie darauf, dass keine Späne ins Rohr gelangen.
- Setzen Sie die Bördelmutter auf das Rohr
- Bördeln Sie das Rohr auf und achten Sie auf Passgenauigkeit.
a
Achtung
1. Verwenden Sie kein mineralöl an der Bördelverbindung
2. Verhindern Sie, dass Mineralöl in das System gelangt.
3. Verwenden Sie kein Rohrmaterial aus vorherigen Installationen,
montieren Sie nur mit dem System gelieferte Teile.
4. Installieren Sie nie einen Trockner an diesem Gerät.
5. Das trocknende Material kann zu Schäden am System führen.
Schnitt
exakt im
rechten
Grate
Winkel
entfernen
Bördeln
Achten Sie auf die
Bördelwerkzeug
genaue Position
wie folgt:
für R32
Verbindungstyp
A
A
0 - 0,5 mm
Wandmontage
6 Schrauben
Bördel-Innenfläche
Konventionelles
muss kratzerfrei
Bördelwerkzeug
Kupplungstyp
Flügelmuttertyp
(starrer Typ)
(Imperial Typ)
1,0 - 1,5 mm
1,0 - 1,5 mm
12
Achten Sie auf einen
kreisrunden Abschluss
sein
Achten Sie auf
die Bördelmutter!
