Anschluß der
Kältemittelleitungen
Der bauseitige Anschluß der
Kältemittelleitungen erfolgt
innerhalb des Gerätes.
Gegebenenfalls ist an den
Innengeräten eine Reduzierung,
bzw. Erweiterung zu installieren.
Diese Verschraubungen liegen
dem Innengerät als Beipack
serienmäßig bei. Nach erfolgter
Montage sind die Verbindungen
dampfdiffusionsdicht zu isolieren.
Die folgenden Anweisungen
beschreiben die Installation des
Kältekreises und die Montage von
Innengerät und Außenteil.
1. Entnehmen Sie die
erforderlichen Rohrquerschnitte
bitte der Tabelle „Technische
Daten" und schließen Sie die
Kältemittelleitung an.
2. Beachten Sie bei der Montage
die Biegeradien der Kältemittel-
leitungen und biegen Sie nie
eine Stelle des Rohres zweimal.
Versprödung und Rißgefahr
können die Folge sein.
3. Verlegen Sie die Kältemittel-
leitungen vom Innengerät zum
Außenteil. Achten Sie auf eine
ausreichende Befestigung und
treffen Sie ggf. Maßnahmen zur
Ölrückführung!
4. Installieren Sie das Außenteil
mit der Wand- bzw. Boden-
konsole an statisch zulässige
Gebäudeteile (Installations-
anweisungen der Konsolen
beachten).
5. Stellen Sie sicher, daß kein
Körperschall auf Teile des
Gebäudes übertragen wird.
Körperschallübertragungen
werden durch Schwingungs-
dämpfer reduziert!
6. Entfernen Sie die werksseitigen
Schutzkappen sowie die
Überwurfmuttern der
Absperrventilanschlüsse
und verwenden diese zur
weiteren Montage.
7. Vergewissern Sie sich, bevor
Sie die Kältemittelleitungen
aufbördeln, daß die Überwurf-
mutter auf dem Rohr vorhanden
ist.

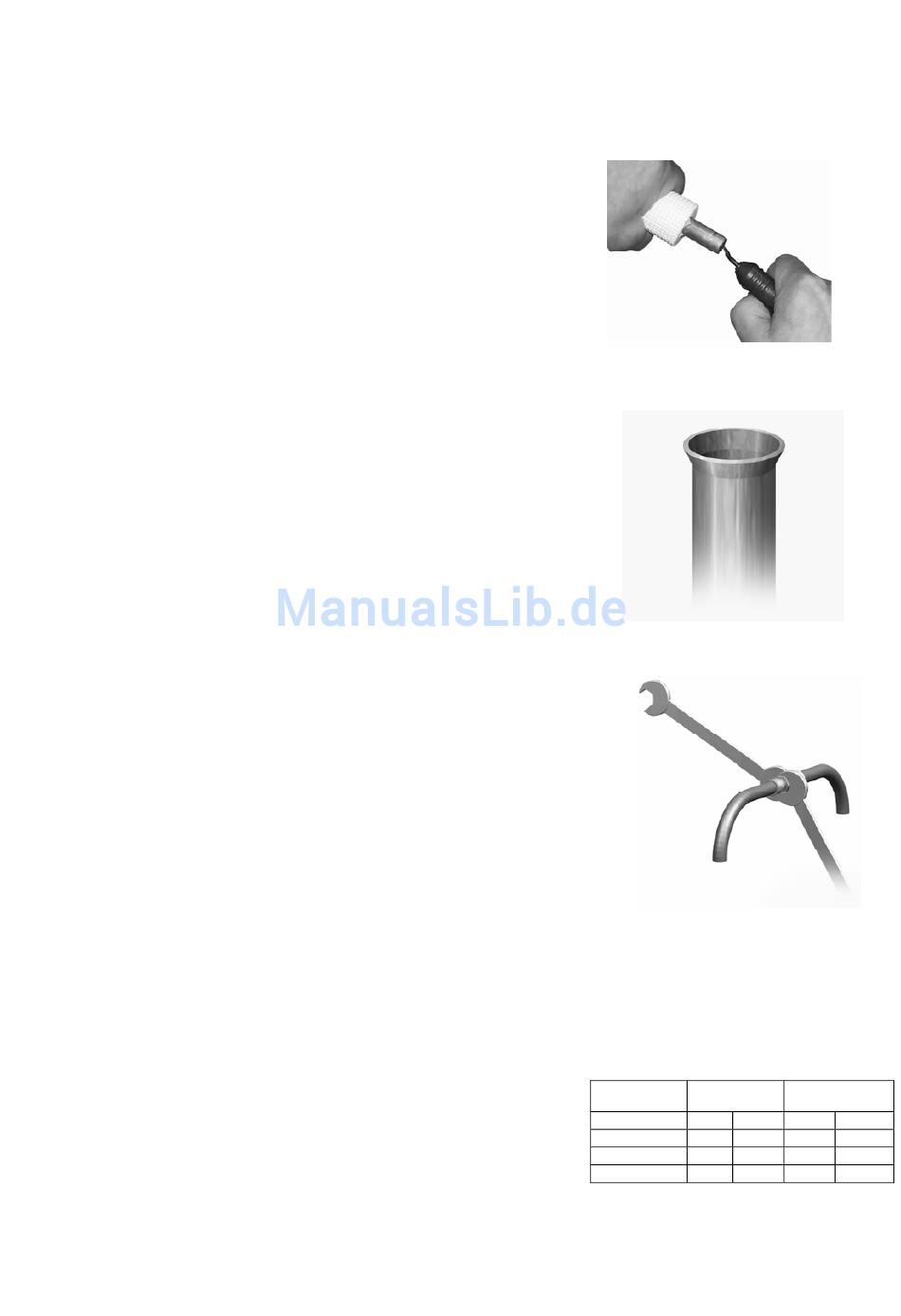

8. Entgraten Sie die verlegten
Kältemittelleitungen und bördeln
Sie die Leitungen auf.
9. Überprüfen Sie, ob der Bördel
eine korrekte Form aufweist.
10. Nehmen Sie zunächst die
Verbindung der Kältemittel-
leitungen mit den Absperrventilen
per Hand vor, um einen richtigen
Sitz zu gewährleisten.
11. Befestigen Sie nun endgültig
die Verschraubungen mit 2
Maulschlüsseln geeigneter
Schlüsselweite. Halten Sie
während des Schraubens auf
jeden Fall mit einem Maul-
schlüssel gegen.
12. Versehen Sie die beiden
installierten Kältemittelleitungen,
einschließlich der Verbinder, mit
einer entsprechenden Wärme-
dämmung.
13. Verwenden Sie nur für den
Temperaturbereich einsetzbare
und diffusionsdichte
Isolationsschläuche.
HINWEIS
Es dürfen nur Werkzeuge zur
Verwendung kommen, die für
den Einsatz im Kältebereich
zugelassen sind.
Rohrabschneider, Entgrater
und Bördelwerkzeug.
- 7 -
Zur Verlängerung der Anschluss-
leitungen entnehmen Sie die
Leitungsgröße bitte der Tabelle:
Modell
Saugleitung
Zoll
mm
FCW-12-A
3/8"
10
FCW-18-A
5/8"
15
FCW-25-A
5/8"
15
FCW-36-A
5/8"
15
Einspritzleitung
Zoll
mm
1/4"
6
3/8"
10
3/8"
10
3/8"
10
