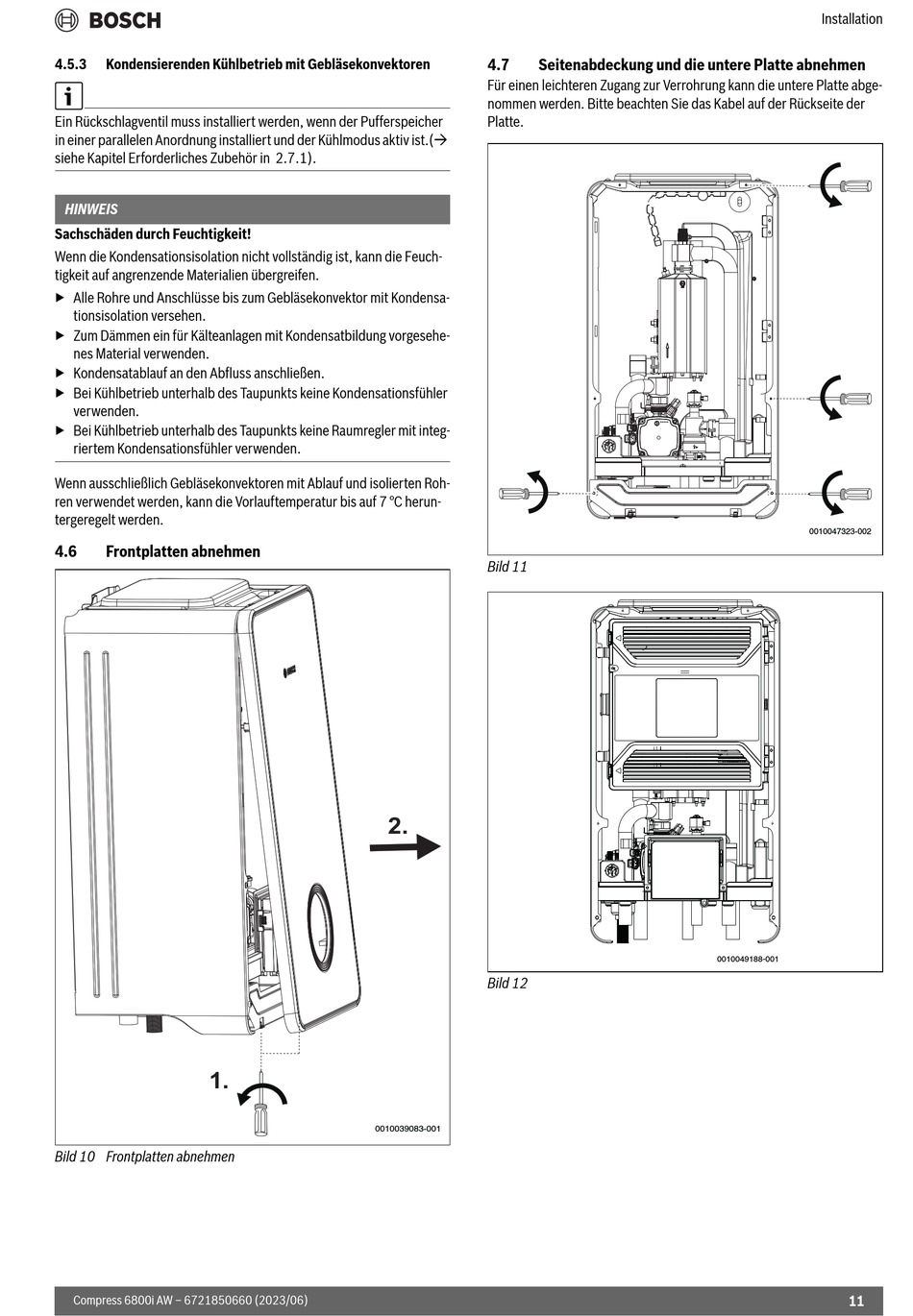

Kondensierenden Kühlbetrieb Mit; Gebläsekonvektoren; Frontplatten Abnehmen; Seitenabdeckung Und Die Untere Platte Abnehmen - Bosch Compress 6800i AW Installationsanleitung

4.5.3 Kondensierenden Kühlbetrieb mit Gebläsekonvektoren
Ein Rückschlagventil muss installiert werden, wenn der Pufferspeicher
in einer parallelen Anordnung installiert und der Kühlmodus aktiv ist.(
siehe Kapitel Erforderliches Zubehör in 2.7.1).
HINWEIS
Sachschäden durch Feuchtigkeit!
Wenn die Kondensationsisolation nicht vollständig ist, kann die Feuch-
tigkeit auf angrenzende Materialien übergreifen.
▶ Alle Rohre und Anschlüsse bis zum Gebläsekonvektor mit Kondensa-
tionsisolation versehen.
▶ Zum Dämmen ein für Kälteanlagen mit Kondensatbildung vorgesehe-
nes Material verwenden.
▶ Kondensatablauf an den Abfluss anschließen.
▶ Bei Kühlbetrieb unterhalb des Taupunkts keine Kondensationsfühler
verwenden.
▶ Bei Kühlbetrieb unterhalb des Taupunkts keine Raumregler mit integ-
riertem Kondensationsfühler verwenden.
Wenn ausschließlich Gebläsekonvektoren mit Ablauf und isolierten Roh-
ren verwendet werden, kann die Vorlauftemperatur bis auf 7 °C herun-
tergeregelt werden.
4.6

Frontplatten abnehmen

1.
Bild 10 Frontplatten abnehmen
Compress 6800i AW – 6721850660 (2023/06)
4.7

Seitenabdeckung und die untere Platte abnehmen

Für einen leichteren Zugang zur Verrohrung kann die untere Platte abge-
nommen werden. Bitte beachten Sie das Kabel auf der Rückseite der
Platte.
Bild 11
2.
Bild 12
0010039083-001
Installation
0010047323-002
0010049188-001
11
