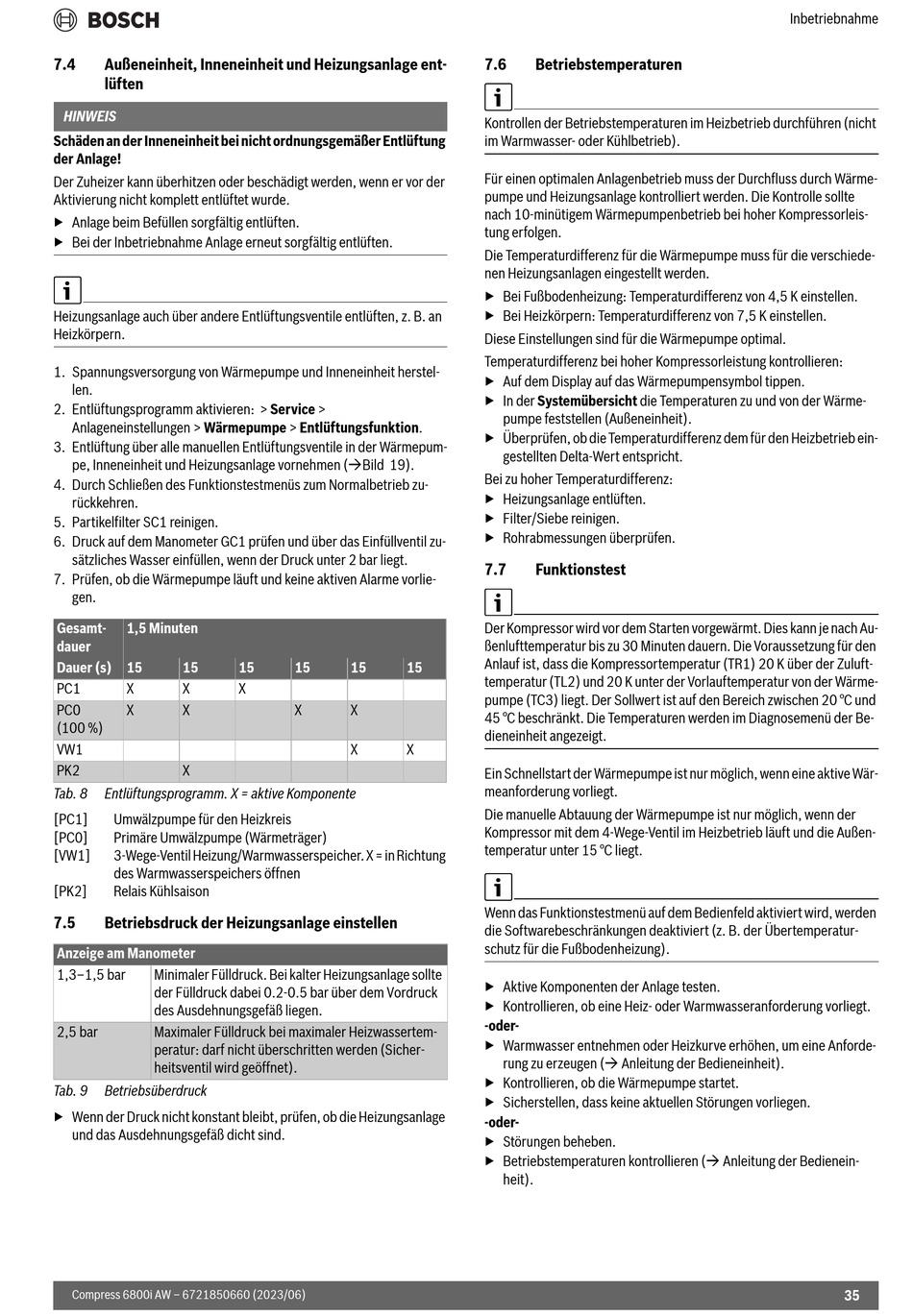

7.4 Außeneinheit, Inneneinheit und Heizungsanlage ent-
lüften
HINWEIS
Schäden an der Inneneinheit bei nicht ordnungsgemäßer Entlüftung
der Anlage!
Der Zuheizer kann überhitzen oder beschädigt werden, wenn er vor der
Aktivierung nicht komplett entlüftet wurde.
▶ Anlage beim Befüllen sorgfältig entlüften.
▶ Bei der Inbetriebnahme Anlage erneut sorgfältig entlüften.
Heizungsanlage auch über andere Entlüftungsventile entlüften, z. B. an
Heizkörpern.
1. Spannungsversorgung von Wärmepumpe und Inneneinheit herstel-
len.
2. Entlüftungsprogramm aktivieren: > Service >
Anlageneinstellungen > Wärmepumpe > Entlüftungsfunktion.
3. Entlüftung über alle manuellen Entlüftungsventile in der Wärmepum-
pe, Inneneinheit und Heizungsanlage vornehmen (Bild 19).
4. Durch Schließen des Funktionstestmenüs zum Normalbetrieb zu-
rückkehren.
5. Partikelfilter SC1 reinigen.
6. Druck auf dem Manometer GC1 prüfen und über das Einfüllventil zu-
sätzliches Wasser einfüllen, wenn der Druck unter 2 bar liegt.
7. Prüfen, ob die Wärmepumpe läuft und keine aktiven Alarme vorlie-
gen.
Gesamt- 1,5 Minuten
dauer
Dauer (s) 15 15
PC1 X X
PC0 X X
(100 %)
VW1
PK2 X
Tab. 8 Entlüftungsprogramm. X = aktive Komponente
[PC1] Umwälzpumpe für den Heizkreis
[PC0] Primäre Umwälzpumpe (Wärmeträger)
[VW1] 3-Wege-Ventil Heizung/Warmwasserspeicher. X = in Richtung
des Warmwasserspeichers öffnen
[PK2] Relais Kühlsaison
7.5

Betriebsdruck der Heizungsanlage einstellen

Anzeige am Manometer
1,3–1,5 bar Minimaler Fülldruck. Bei kalter Heizungsanlage sollte
der Fülldruck dabei 0.2-0.5 bar über dem Vordruck
des Ausdehnungsgefäß liegen.
2,5 bar Maximaler Fülldruck bei maximaler Heizwassertem-
peratur: darf nicht überschritten werden (Sicher-
heitsventil wird geöffnet).
Tab. 9 Betriebsüberdruck
▶ Wenn der Druck nicht konstant bleibt, prüfen, ob die Heizungsanlage
und das Ausdehnungsgefäß dicht sind.
Compress 6800i AW – 6721850660 (2023/06)
15 15 15 15
X
X X
X X
7.6

Betriebstemperaturen

Kontrollen der Betriebstemperaturen im Heizbetrieb durchführen (nicht
im Warmwasser- oder Kühlbetrieb).
Für einen optimalen Anlagenbetrieb muss der Durchfluss durch Wärme-
pumpe und Heizungsanlage kontrolliert werden. Die Kontrolle sollte
nach 10-minütigem Wärmepumpenbetrieb bei hoher Kompressorleis-
tung erfolgen.
Die Temperaturdifferenz für die Wärmepumpe muss für die verschiede-
nen Heizungsanlagen eingestellt werden.
▶ Bei Fußbodenheizung: Temperaturdifferenz von 4,5 K einstellen.
▶ Bei Heizkörpern: Temperaturdifferenz von 7,5 K einstellen.
Diese Einstellungen sind für die Wärmepumpe optimal.
Temperaturdifferenz bei hoher Kompressorleistung kontrollieren:
▶ Auf dem Display auf das Wärmepumpensymbol tippen.
▶ In der Systemübersicht die Temperaturen zu und von der Wärme-
pumpe feststellen (Außeneinheit).
▶ Überprüfen, ob die Temperaturdifferenz dem für den Heizbetrieb ein-
gestellten Delta-Wert entspricht.
Bei zu hoher Temperaturdifferenz:
▶ Heizungsanlage entlüften.
▶ Filter/Siebe reinigen.
▶ Rohrabmessungen überprüfen.
7.7

Funktionstest

Der Kompressor wird vor dem Starten vorgewärmt. Dies kann je nach Au-
ßenlufttemperatur bis zu 30 Minuten dauern. Die Voraussetzung für den
Anlauf ist, dass die Kompressortemperatur (TR1) 20 K über der Zuluft-
temperatur (TL2) und 20 K unter der Vorlauftemperatur von der Wärme-
pumpe (TC3) liegt. Der Sollwert ist auf den Bereich zwischen 20 °C und
45 °C beschränkt. Die Temperaturen werden im Diagnosemenü der Be-
dieneinheit angezeigt.
Ein Schnellstart der Wärmepumpe ist nur möglich, wenn eine aktive Wär-
meanforderung vorliegt.
Die manuelle Abtauung der Wärmepumpe ist nur möglich, wenn der
Kompressor mit dem 4-Wege-Ventil im Heizbetrieb läuft und die Außen-
temperatur unter 15 °C liegt.
Wenn das Funktionstestmenü auf dem Bedienfeld aktiviert wird, werden
die Softwarebeschränkungen deaktiviert (z. B. der Übertemperatur-
schutz für die Fußbodenheizung).
▶ Aktive Komponenten der Anlage testen.
▶ Kontrollieren, ob eine Heiz- oder Warmwasseranforderung vorliegt.
-oder-
▶ Warmwasser entnehmen oder Heizkurve erhöhen, um eine Anforde-
rung zu erzeugen ( Anleitung der Bedieneinheit).
▶ Kontrollieren, ob die Wärmepumpe startet.
▶ Sicherstellen, dass keine aktuellen Störungen vorliegen.
-oder-
▶ Störungen beheben.
▶ Betriebstemperaturen kontrollieren ( Anleitung der Bedienein-
heit).
