5.7
Außeneinheit, Inneneinheit und Heizungsanlage befüllen
HINWEIS
Anlagenschäden beim Einschalten der Anlage ohne Wasser.
Das Einschalten der Anlage ohne Wasser kann zu Anlagenschäden füh-
ren.
▶ Warmwasserspeicher und Heizungsanlage vor dem Einschalten der
Heizungsanlage befüllen und den richtigen Druck herstellen.
Heizungsanlage auch über andere Entlüftungsventile entlüften, z. B. an
Heizkörpern.
PW2
VW3

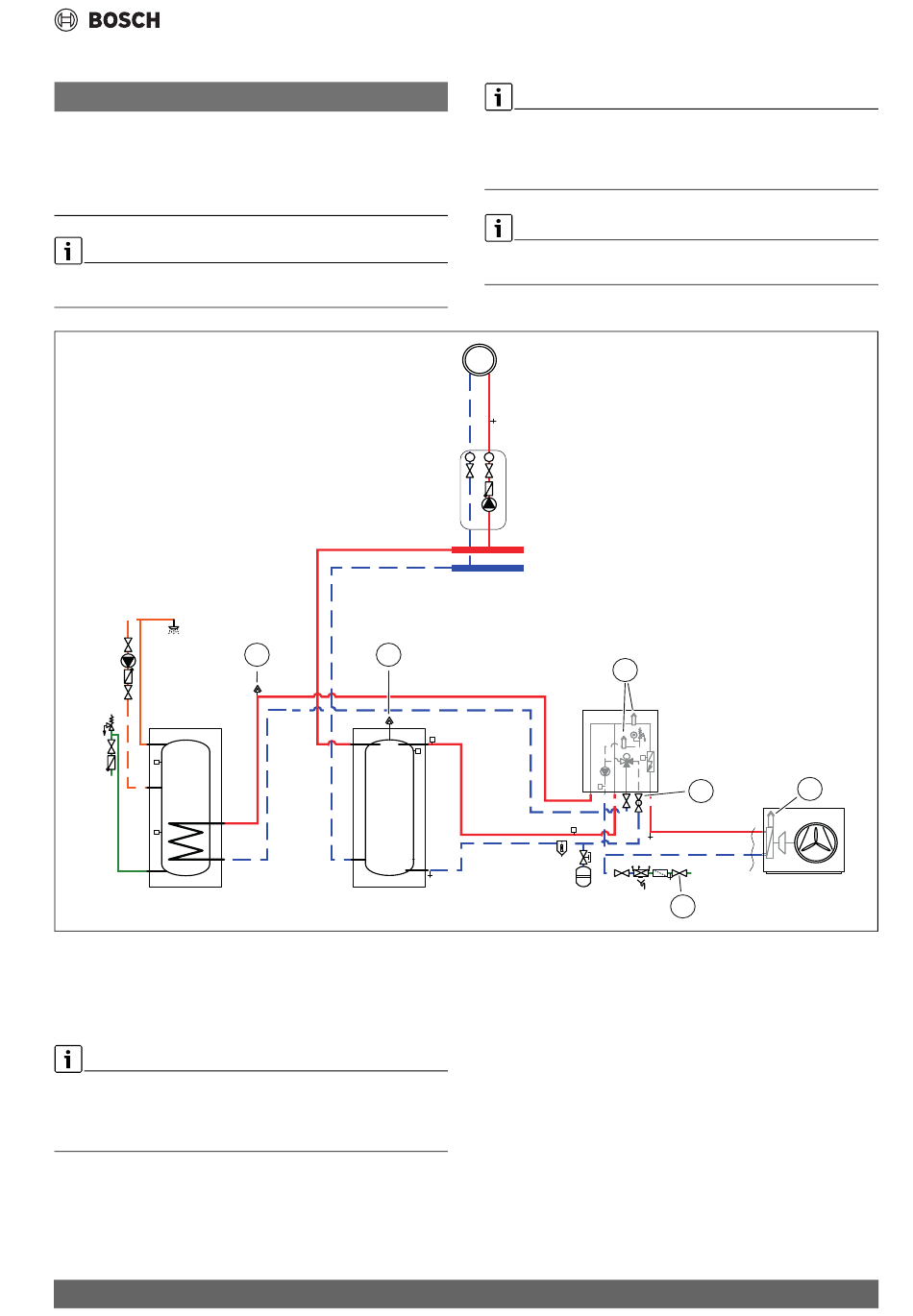

Bild 19 Inneneinheit, Wärmepumpe, Warmwasserspeicher und Heizungsanlage mit Puffer
[1]
Automatisches Entlüftungsventil
[2]
Manuelles Entlüftungsventil
[3]
Partikelfilter SC1
[4]
Einfüllventil VW2
Diese Vorgehensweise beim Befüllen gilt für alle Systeme, auch dann,
wenn die Wärmepumpe höher als die Inneneinheit aufgestellt ist. Bei we-
niger komplexen Systemen gilt gegebenenfalls ein vereinfachtes Verfah-
ren.
Compress 6800i AW – 6721850660 (2023/06)
1
1
VL1
VL1
T0
Vorzugsweise auf einen höheren Druck als den Enddruck befüllen, damit
ein Spielraum vorhanden ist, wenn die Temperatur der Heizungsanlage
steigt und die im Wasser gelöste Luft über die Entlüftungsventile ent-
weicht.
Im Auslieferungszustand befindet sich das 3-Wege-Ventil VW1 standard-
mäßig in Mittelstellung.
VC2
T
T
VC3
PC1
MD1
PC0
VC4
Rohranschlüsse
2
3
SC1
VA0
VW2
4
0010040384-005
2
17
