5.4 Inneneinheit an die Heizungsanlage anschließen
Für eine einfache Wartung des Ausdehnungsgefäßes muss am Anschluss
ein Kappenventil installiert werden.
▶ Leckage-Ablaufschlauch zu einem frostfreien Ablauf führen.
▶ Partikelfilter [SC1], Ausdehnungsgefäß, Magnetitabscheider und
Rücklaufleitung von der Heizungsanlage anschließen.
▶ Vorlaufleitung zur Heizungsanlage anschließen.

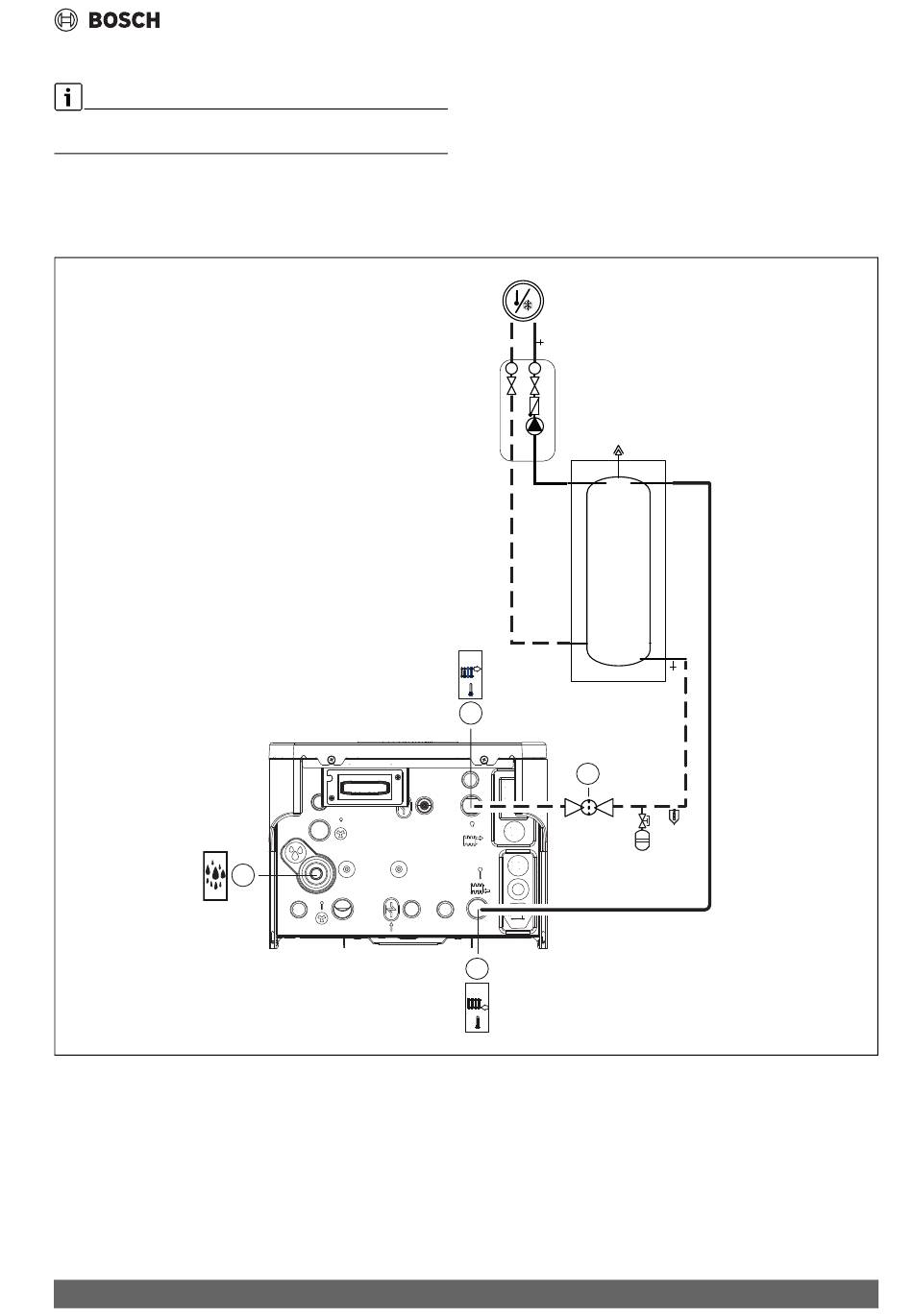

Bild 17 Anschluss der Inneneinheit an die Heizungsanlage
[1] Rücklauf aus der Heizungsanlage
[2] Partikelfilter [SC1]
[3] Vorlauf zur Heizungsanlage
[4] Ablauf des Sicherheitsventils
