10.3
Schaltplan
10.3.1 Schaltplan XCU-THH (XCU HY)
VW1
M M
Q6
Q5
Q4

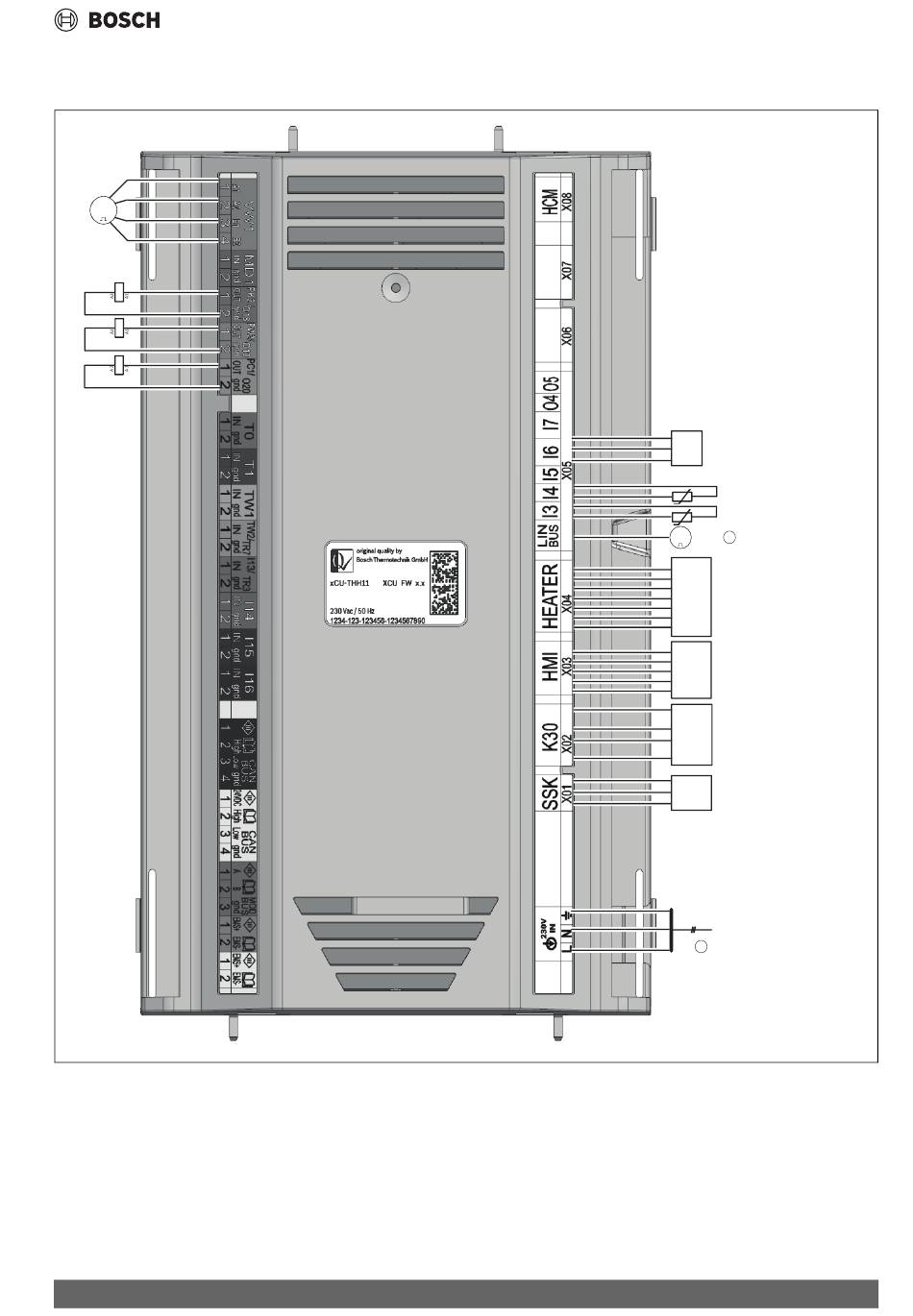

Bild 44 Schaltplan XCU-THH (XCU HY)
[SK]
Service-Key
[K30]
Connect-Key K30RF
[HMI]
Bedieneinheit UI800
[TC0]
Temperaturfühler, Wärmeträgerrücklauf
[TC1]
Temperaturfühler, Wärmeträgervorlauf
[JC0]
Druckfühler
[Q4]
Schütz für Umwälzpumpe, Heizkreis (PC1)
[Q5]
Schütz für Warmwasser-Zirkulationspumpe (PW2)
[Q6]
Schütz für Umwälzpumpe, Kühlkreis (PK2)
Compress 6800i AW – 6721850660 (2023/06)
Technische Informationen und Protokolle
[VW1]
3-Wege-Ventil
[1]
Spannungsversorgung 230 V~1 N zu XCU-THH (XCU HY)
[2]
LIN-Bus zu Umwälzpumpe (PC0)
