Produktbeschreibung
2.5 Produktübersicht
5
4

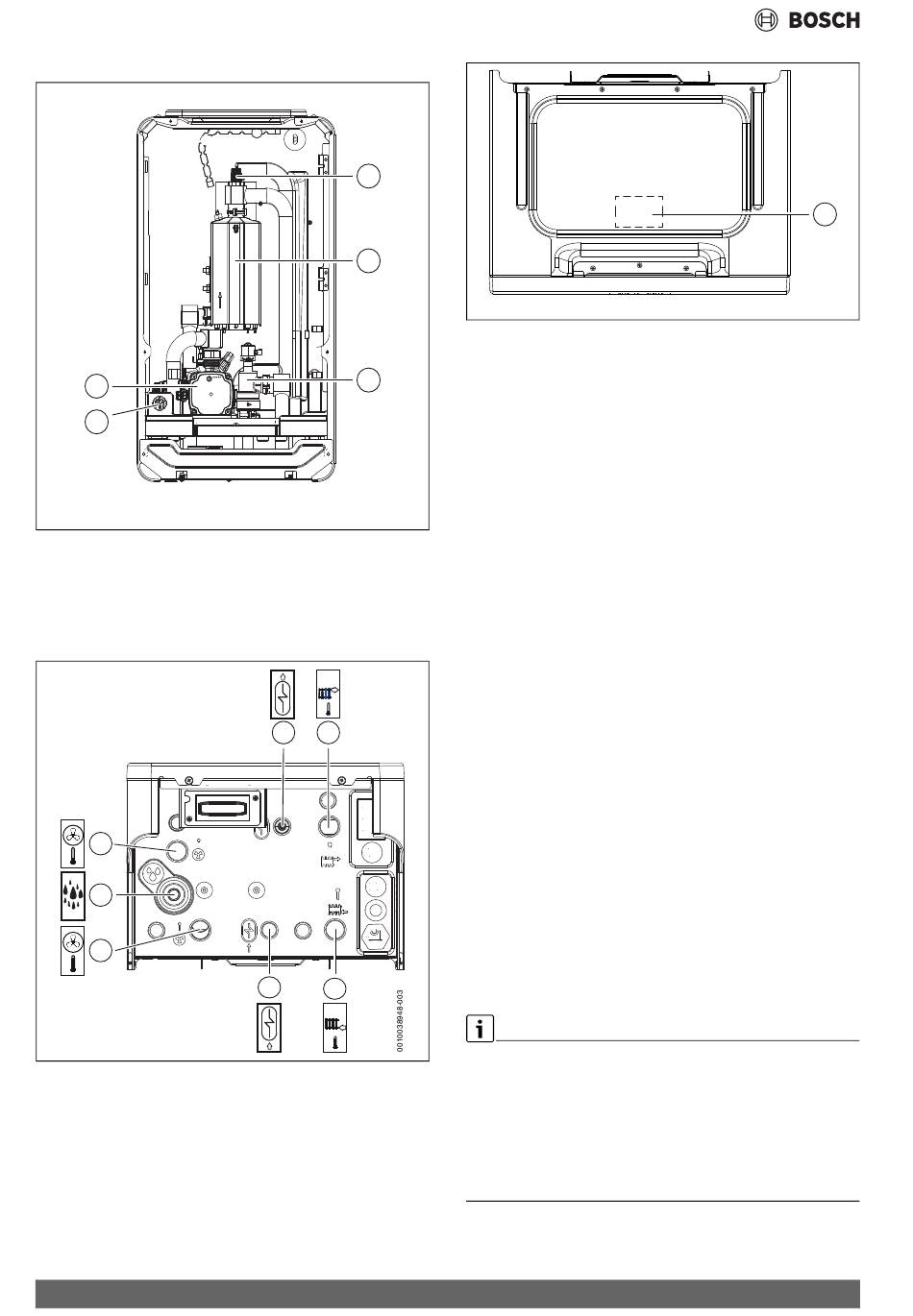

Bild 5 Komponenten
[1] Manuelles Entlüftungsventil
[2] Elektrischer Zuheizer
[3] 3-Wege-Ventil Heizung/WW
[4] Verbundmessgerät
[5] Zirkulationspumpe
7
6
5
Bild 6 Rohranschlüsse
[1] Rücklaufleitung vom Warmwasserbereiter
[2] Rücklaufleitung von der Heizungsanlage
[3] Vorlaufleitung zur Heizungsanlage
[4] Vorlaufleitung zum Warmwasserbereiter
[5] Wärmeträgereingang von der Wärmepumpe
[6] Überdruckablauf des Sicherheitsventils
[7] Wärmeträgerausgang zur Wärmepumpe
6
1
2
3
0010038947-003
1
2
3
4
Bild 7 Position des Typschilds im Gerät
[1] Typschild*
*Das Typschild enthält Angaben zur Artikel- und Seriennummer sowie
zum Fertigungsdatum des Geräts.
2.6

Vorschriften

Folgende Richtlinien und Vorschriften einhalten:
• Lokale Bestimmungen und Vorschriften des zuständigen Stromver-
sorgungsunternehmens sowie damit verbundene Sonderregeln
• Nationale Bauvorschriften
• EN 50160 (Merkmale der Spannung in öffentlichen Elektrizitätsver-
sorgungsnetzen)
• EN 12828 (Heizungsanlagen in Gebäuden - Planung von Warmwas-
ser-Heizungsanlagen)
• EN 1717 (Schutz des Trinkwassers vor Verunreinigungen in Trink-
wasser-Installationen)
• EN 378 (Kälteanlagen und Wärmepumpen – Sicherheitstechnische
und umweltrelevante Anforderungen)
• EN 60335-2-40 (Besondere Anforderungen für elektrisch betriebe-
ne Wärmepumpen, Klimageräte und Raumluft-Entfeuchter)
2.7 Zubehöre
2.7.1

Erforderliche Anlagenkomponenten

Die folgenden Komponenten sind nicht im Standardlieferumfang enthal-
ten, werden jedoch für die Erstinbetriebnahme und den Betrieb der An-
lage benötigt.
Heizungsanlage:
• Zirkulationspumpe der Heizungsanlage
• Pufferspeicher
• Ausdehnungsgefäß
• Kappenventil für Ausdehnungsgefäß
• Automatischer Entlüfter [VL1] für Pufferspeicher
• Magnetitabscheider (nicht erforderlich, wenn die Anlage nur eine
neu installierte Fußbodenheizung umfasst)
• Vorrichtung zum Befüllen der Heizungsanlage
Um die Eigenzirkulation in der Heizungsanlage zu verhindern, kann eine
Rückschlagklappe erforderlich sein. Das betrifft gegebenenfalls vorwie-
gend die folgenden Situationen:
▶ Heizungsanlage mit Heizkörpern.
▶ Die Inneneinheit steht unterhalb der Heizungsanlage (Aufstellung im
Keller oder in mehrgeschossigen Gebäuden).
▶ Die Außeneinheit steht in derselben Höhe wie die Inneneinheit oder
tiefer.
