2.4.

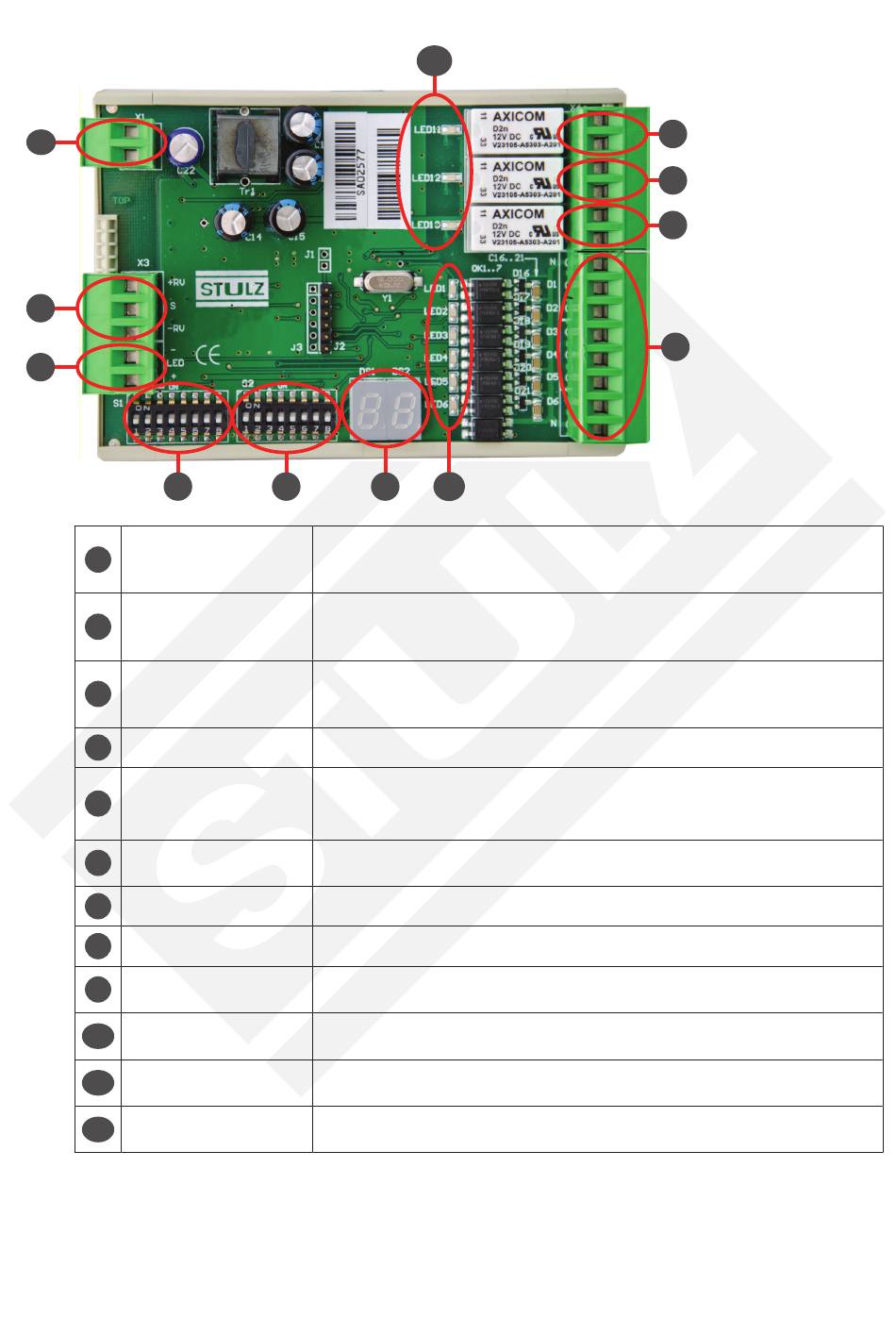

Übersicht der Anschlüsse und Anzeigen
10
9
8
6
Digitalausgang
1
Alarmmeldung
Digitalausgang
2
Verdichtermeldung
Digitalausgang
3
Abtaumeldung
4
6 Digitaleingänge
5
7-Segment-Anzeige
6
S1
7
S2
8
LED-Anschluss
9
Analogeingang
Fernbedienungsbus-
10
Anschluss
11
3 LEDs
12
6 LEDs
© STULZ GmbH, Hamburg
11
7
5
12
Für die Ausgabe einer Alarmmeldung.
Potentialfrei, belastbar bis 230 V AC / 0,5 A / Schließer / konfigurierbar
auf Öffner mit DIP-Schalter S2-6
Für die Ausgabe einer Verdichtermeldung. (Alternativ Betriebsmeldung)
Potentialfrei, belastbar bis 230 V AC / 0,5 A / Schließer / konfigurierbar
auf Öffner mit DIP-Schalter S2-6
Für die Ausgabe einer Abtaumeldung. (Alternativ Heizmeldung)
Potentialfrei, belastbar bis 230 V AC / 0,5 A / Schließer / konfigurierbar
auf Öffner mit DIP-Schalter S2-6
Für die Steuerung des Klimagerätes
Für die Anzeige von Statusmeldungen und Fehlercodes
(Verdichter-Sollfrequenz, Verdichter-Istfrequenz, Temperatur-Sollwert,
Temperatur-Istwert, Lüfterstufe, Fehlercode)
DIP-Schalter für Einstellung von Programm, Regelungsdämpfung und
7-Segment-Anzeige
DIP-Schalter für programmabhängige Einstellungen
Für den Anschluss einer externen LED
Für den Anschluss eines 0-10 V-Signals zur Regelung von Solltempera-
tur oder Verdichterfrequenz
Für den Anschluss an den Fernbedienungsbus (X/Y-Bus).
Signalisieren den Zustand der Digitalausgänge
Leuchten = Relais angezogen
Signalisieren den Zustand der Digitaleingänge
Leuchten = Signal liegt an
1
2
3
4
- 7 -
