Programm 5 - Temperatursollwertverstellung und Sperrfunktion der Fernbedie-
nung
Das Programm 5 bietet die Möglichkeit, über ein analoges 0-10 V Signal einer externen Steuerung den
Temperatursollwert des Klimagerätes zu verstellen. Zusätzlich kann über digitale Eingänge der Betriebs-
modus, die Lüfterstufe und Center/Center-Remote verstellt werden. Über Fern-Ein/Aus kann das Gerät Ein/
Aus geschaltet werden. Außerdem kann eine Alarm-, Verdichter- oder Abtaumeldung ausgegeben werden.
4.7.1.
Konfiguration
Die Konfiguration erfolgt über zwei DIP-Schalter auf der Platine. Die Einstellungen müssen im spannungs-
losen Zustand vorgenommen werden, sonst werden diese nicht erkannt.
Das Programm wird über S1 aktiviert:
S1-1
S1-2
Ein
Aus

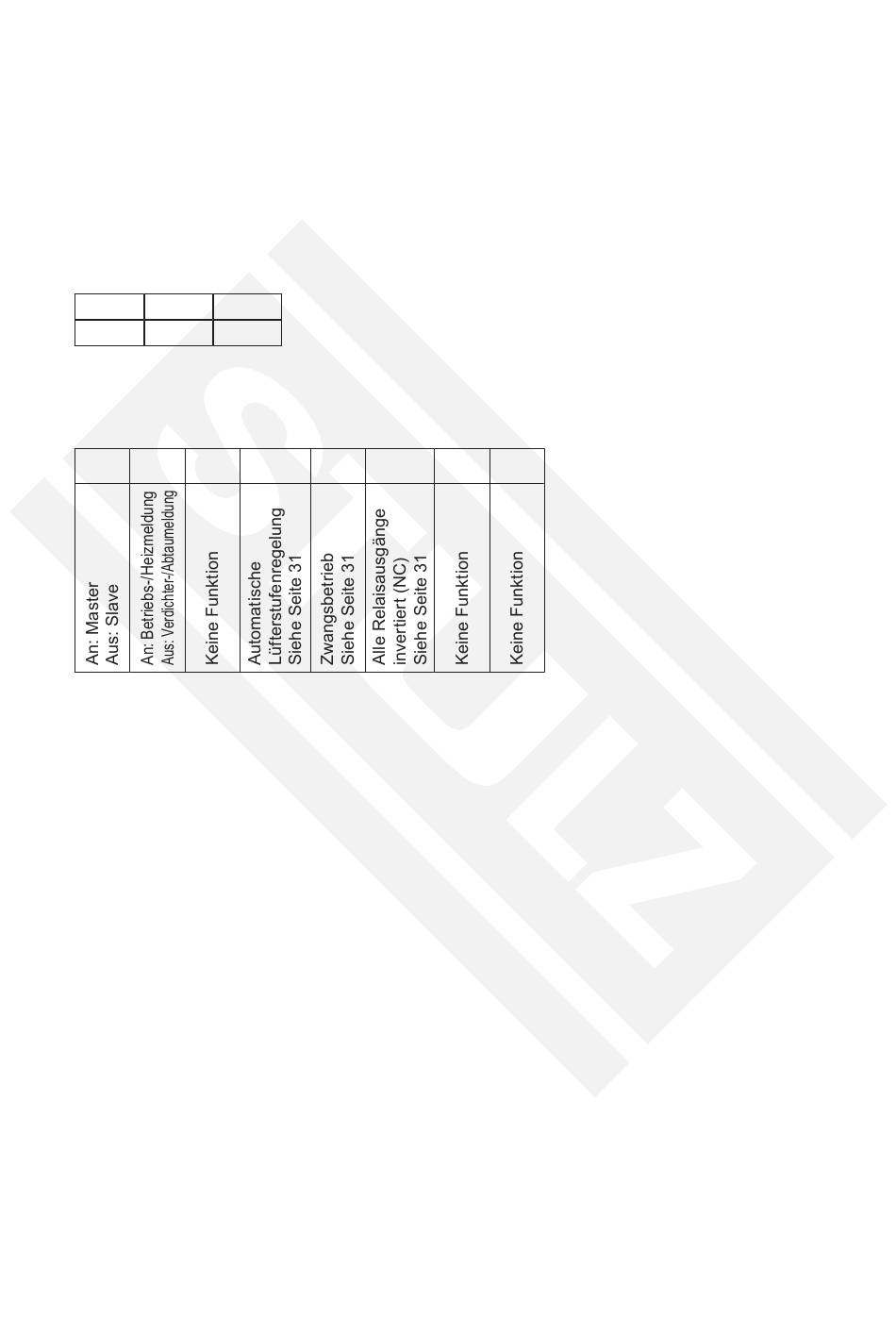

Mit S2 können Sonderfunktionen aktiviert werden. Die Funktionen sind, soweit nicht anders be-
schrieben, bei DIP-Schalter auf „Ein" aktiviert, bei DIP-Schalter auf „Aus" deaktiviert. Für eine ge-
naue Beschreibung der Sonderfunktionen siehe „5. Optionen" auf Seite 30.
S2-1
S2-2
Die Digitaleingänge haben folgende Funktion:
•
D1: Fern-Ein/Aus des Klima-Innengerätes
Schaltet das Klimagerät bei anliegendem Signal an. Wenn kein Signal anliegt, schaltet es aus. Mit S2-5
kann festgelegt werden, ob Zwangsbetrieb aktiviert ist.
•
D2: Betriebsmodus Kühlen / Heizen
Bei anliegender Spannung läuft das Klimagerät im Zwangsbetrieb Kühlen. Ohne anliegende Spannung
im Zwangsbetrieb Heizen. Die Fernbedienung kann den Betriebsmodus nicht mehr frei wählen.
•
D3: Center
Bei anliegender Spannung lässt sich das Klimagerät nicht mehr über die Kabelfernbedienung bedienen.
•
D4: Analoge Sollwertverstellung
Bei
anliegender
tet und in einen Temperatursollwert übersetzt.
Liegt keine Spannung an D4 an, wird der Analogeingang ignoriert.
•
D5: Lüfterstufe 1
Bei anliegender Spannung läuft das Klimagerät mit Lüfterstufe 1. Die Fernbedienung kann die Lüfter-
stufe nicht mehr frei wählen. Bei gleichzeitiger Aktivierung von D6 läuft das Klimagerät mit Lüfterstufe 3.
•
D6: Lüfterstufe 2
Bei anliegender Spannung läuft das Klimagerät mit Lüfterstufe 2. Die Fernbedienung kann die Lüfter-
stufe nicht mehr frei wählen. Bei gleichzeitiger Aktivierung von D5 läuft das Klimagerät mit Lüfterstufe 3.
•
D5 + D6: Lüfterstufe 3
Bei anliegender Spannung auf beiden Eingängen läuft das Klimagerät mit Lüfterstufe 3. Die Fernbedie-
nung kann die Lüfterstufe nicht mehr frei wählen.
- 24 -
S1-3
Ein
S2-3
S2-4
S2-5
Spannung
S2-6
S2-7
S2-8
wird
die
Spannung
am
Analogeingang
ausgewer-
