D5 + D6: Lüfterstufe 3
Bei anliegender Spannung auf beiden Eingängen läuft das Klimagerät mit Lüfterstufe 3. Die Fernbedie-
nung kann die Lüfterstufe nicht mehr frei wählen.
4.3.2.
Installation
Schließen Sie die CompTrol
Fernbedienungsbus
(X/Y-Bus)
+0,5 K
Analogeingang
Temperatursollwert
-0,5 K
© STULZ GmbH, Hamburg

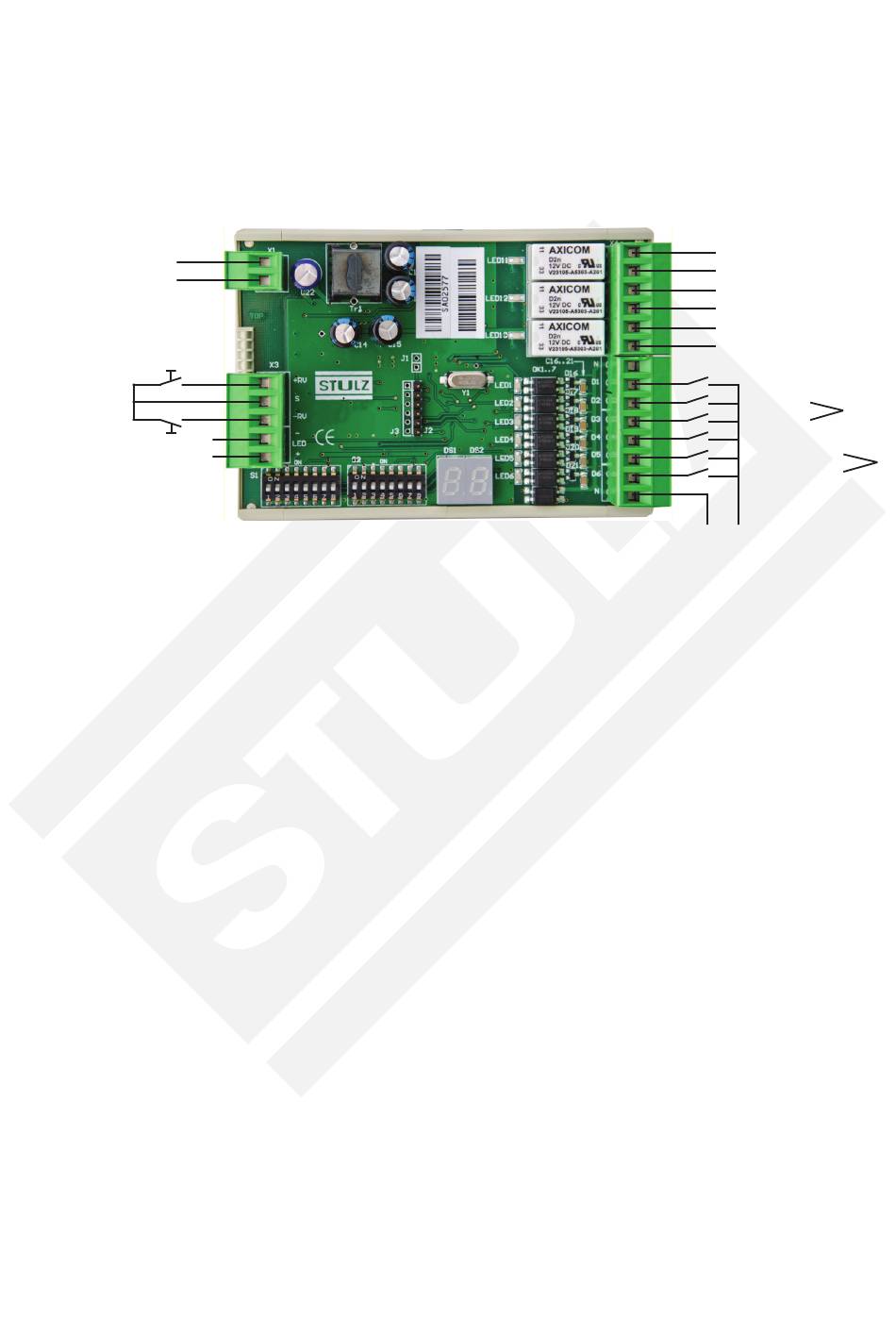

Interface III gemäß folgendem Schema an:
®
LED
Digitalausgänge
Alarmmeldung
Verdichtermeldung
Abtaumeldung
Digitaleingänge
D1 Fern-Ein/Aus
D2 Kühlen
Lüften
D3 Heizen
D4 Pendellamelle Autoswing
D5 Lüfterstufe 1
D6 Lüfterstufe 2
24-230 V AC /
24-115 V DC
