4.9.
Programm 7 - Komfortklima mit Temperatursollwertverstellung ohne Spannungs-
überwachung
Das Programm 7 bietet die Möglichkeit über ein analoges 0-10 V Signal einer externen Steuerung den Tem-
peratursollwert des Klimagerätes zu verstellen. Zusätzlich kann über digitale Eingänge der Betriebsmodus
und die Lüfterstufe verstellt werden, über Fern-Ein/Aus kann das Gerät Ein/Aus geschaltet werden. Außer-
dem kann eine Alarm-, Verdichter- oder Abtaumeldung ausgegeben werden.
4.9.1.
Konfiguration
Die Konfiguration erfolgt über zwei DIP-Schalter auf der Platine. Die Einstellungen müssen im spannungs-
losen Zustand vorgenommen werden, sonst werden diese nicht erkannt.
Das Programm wird über S1 aktiviert:
S1-1
S1-2
Ein
Ein
Über S1-5 und S1-6 kann die Regelungsdämpfung aktiviert und eingestellt werden:
S1-5
S1-6
Aus
Aus
Ein
Aus
Aus
Ein
Ein
Ein
Die eingestellte Regelungsdämpfung ist die Zeit, nach welcher der Istwert dem Sollwert angenähert wird.
Die Annäherung findet schrittweise statt. (Nach eingestellter Zeit wird der Wert um 0,5°C angepasst. An-
schließend wird wieder für die eingestellte Zeit gewartet)

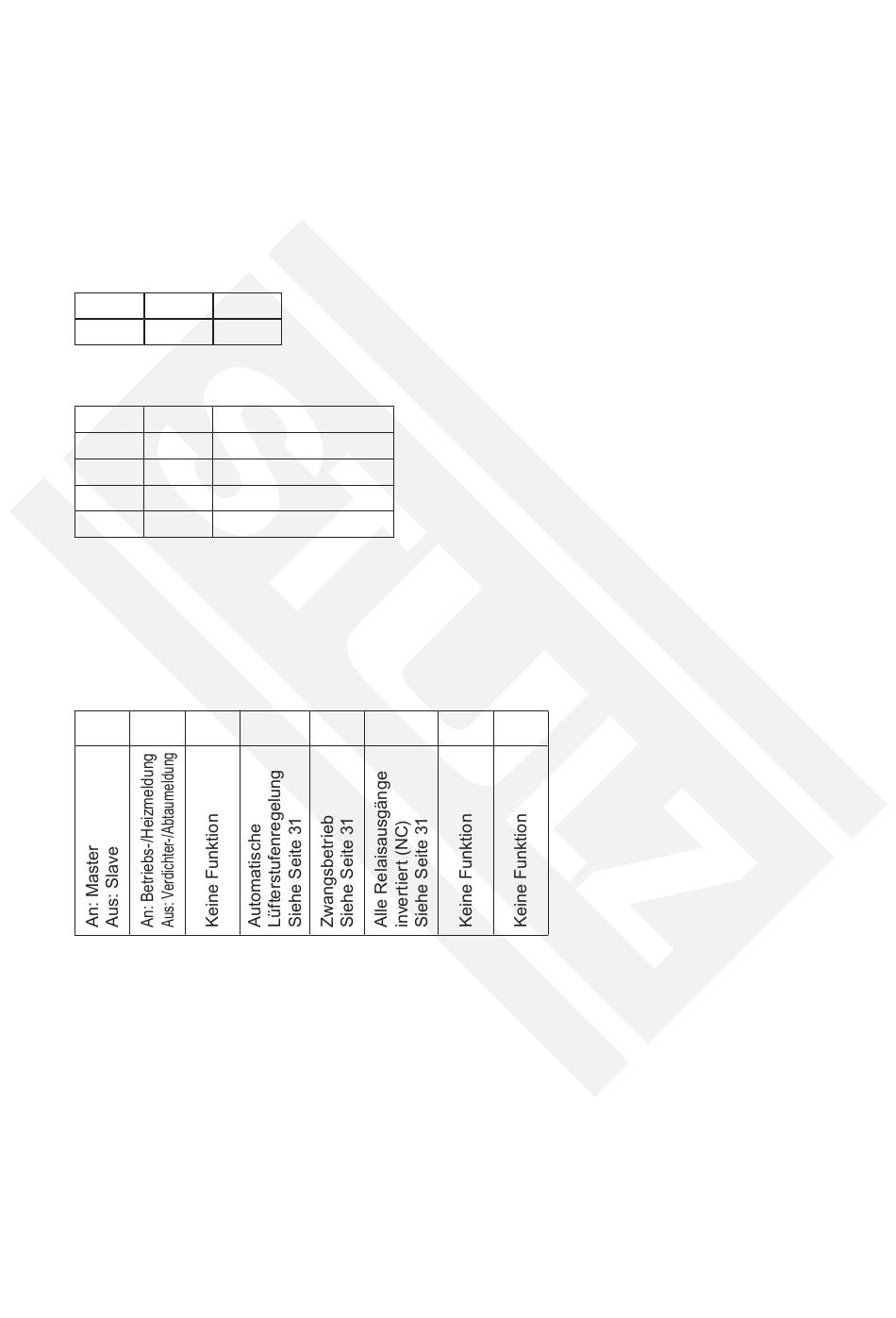

Mit S2 können Sonderfunktionen aktiviert werden. Die Funktionen sind, soweit nicht anders be-
schrieben, bei DIP-Schalter auf „Ein" aktiviert, bei DIP-Schalter auf „Aus" deaktiviert. Für eine ge-
naue Beschreibung der Sonderfunktionen siehe „5. Optionen" auf Seite 30.
S2-1
S2-2
Die Digitaleingänge haben folgende Funktion:
•
D1: Fern-Ein/Aus des Klima-Innengerätes
Schaltet das Klimagerät bei anliegendem Signal an. Wenn kein Signal anliegt, schaltet es aus. Mit S2-5
kann festgelegt werden, ob Zwangssteuerung aktiviert ist.
•
D2: Betriebsmodus Kühlen
Bei anliegender Spannung läuft das Klimagerät im Zwangsbetrieb Kühlen. Die Fernbedienung kann
den Betriebsmodus nicht mehr frei wählen. Bei gleichzeitiger Aktivierung von D3 läuft das Klimagerät
im Zwangsbetrieb Lüften.
•
D3: Betriebsmodus Heizen
Bei anliegender Spannung läuft das Klimagerät im Zwangsbetrieb Heizen. Die Fernbedienung kann
den Betriebsmodus nicht mehr frei wählen. Bei gleichzeitiger Aktivierung von D2 läuft das Klimagerät
im Zwangsbetrieb Lüften.
- 28 -
S1-3
Ein
Regelungsdämpfung
Aus
1 Sekunden
2 Sekunden
5 Sekunden
S2-3
S2-4
S2-5
S2-6
S2-7
S2-8
© STULZ GmbH, Hamburg
