4.4.
Programm 2 - Temperatursollwertverstellung und Fensterkontakt
Das Programm 2 bietet die Möglichkeit über ein analoges 0-10 V Signal einer externen Steuerung den Tem-
peratursollwert des Klimagerätes zu verstellen. Zusätzlich kann über digitale Eingänge der Betriebsmodus
und die Lüfterstufe verstellt werden. Per Fensterkontakt kann das Gerät Ein/Aus geschaltet werden. Außer-
dem kann eine Alarm-, Verdichter- oder Fensterkontaktmeldung ausgegeben werden.
4.4.1.
Konfiguration
Die Konfiguration erfolgt über zwei DIP-Schalter auf der Platine. Die Einstellungen müssen im spannungs-
losen Zustand vorgenommen werden, sonst werden diese nicht erkannt.
Das Programm wird über S1 aktiviert:
S1-1
S1-2
Aus
Ein

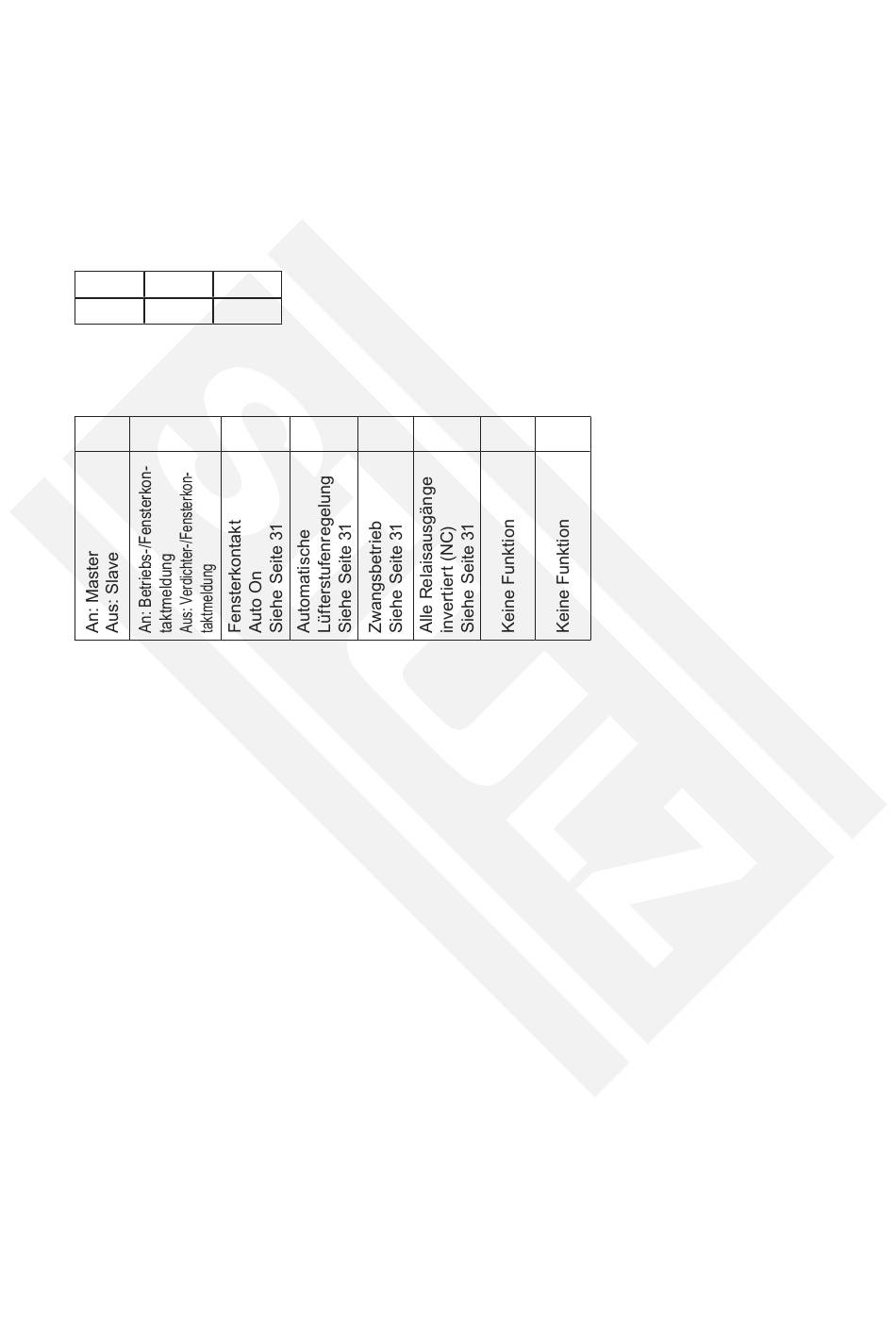

Mit S2 können Sonderfunktionen aktiviert werden. Die Funktionen sind, soweit nicht anders be-
schrieben, bei DIP-Schalter auf „Ein" aktiviert, bei DIP-Schalter auf „Aus" deaktiviert. Für eine ge-
naue Beschreibung der Sonderfunktionen siehe „5. Optionen" auf Seite 30.
S2-1
S2-2
Die Digitaleingänge haben folgende Funktion:
•
D1: Fensterkontakt
Schaltet das Klimagerät bei anliegendem Signal (geöffnetem Fenster) aus und kann auch nicht wieder
eingeschaltet werden, solange das Fenster auf ist. Wird das Fenster wieder geschlossen, bleibt das
Gerät aus (S2-3 Aus) oder geht wieder an (S2-3 Ein).
•
D2: Betriebsmodus Kühlen
Bei anliegender Spannung läuft das Klimagerät im Zwangsbetrieb Kühlen. Die Fernbedienung kann
den Betriebsmodus nicht mehr frei wählen. Bei gleichzeitiger Aktivierung von D3 läuft das Klimagerät
im Zwangsbetrieb Lüften.
•
D3: Betriebsmodus Heizen
Bei anliegender Spannung läuft das Klimagerät im Zwangsbetrieb Heizen. Die Fernbedienung kann
den Betriebsmodus nicht mehr frei wählen. Bei gleichzeitiger Aktivierung von D2 läuft das Klimagerät
im Zwangsbetrieb Lüften.
•
D2 + D3: Betriebsmodus Lüften
Bei anliegender Spannung auf beiden Eingängen läuft das Klimagerät im Zwangsbetrieb Lüften. Die
Fernbedienung kann den Betriebsmodus nicht mehr frei wählen.
•
D4: Analoge Sollwertverstellung
Bei
anliegender
tet und in einen Temperatursollwert übersetzt.
Liegt keine Spannung an D4 an, wird der Analogeingang ignoriert.
•
D5: Lüfterstufe 1
Bei anliegender Spannung läuft das Klimagerät mit Lüfterstufe 1. Die Fernbedienung kann die Lüfter-
stufe nicht mehr frei wählen. Bei gleichzeitiger Aktivierung von D6 läuft das Klimagerät mit Lüfterstufe 3.
•
D6: Lüfterstufe 2
Bei anliegender Spannung läuft das Klimagerät mit Lüfterstufe 2. Die Fernbedienung kann die Lüfter-
stufe nicht mehr frei wählen. Bei gleichzeitiger Aktivierung von D5 läuft das Klimagerät mit Lüfterstufe 3.
- 18 -
S1-3
Aus
S2-3
S2-4
S2-5
Spannung
wird
S2-6
S2-7
S2-8
die
Spannung
am
Analogeingang
ausgewer-
© STULZ GmbH, Hamburg
