D5: Lüfterstufe 1
Bei anliegender Spannung läuft das Klimagerät mit Lüfterstufe 1. Die Fernbedienung kann die Lüfter-
stufe nicht mehr frei wählen. Bei gleichzeitiger Aktivierung von D6 läuft das Klimagerät mit Lüfterstufe 3.
•
D6: Lüfterstufe 2
Bei anliegender Spannung läuft das Klimagerät mit Lüfterstufe 2. Die Fernbedienung kann die Lüfter-
stufe nicht mehr frei wählen. Bei gleichzeitiger Aktivierung von D5 läuft das Klimagerät mit Lüfterstufe 3.
•
D5 + D6: Lüfterstufe 3
Bei anliegender Spannung auf beiden Eingängen läuft das Klimagerät mit Lüfterstufe 3. Die Fernbedie-
nung kann die Lüfterstufe nicht mehr frei wählen.
Am Analogeingang wird der Temperatursollwert gemäß folgender Tabelle festgelegt.
°C
23
18 18,5 19 19,5 20 20,5 21 21,5 22 22,5 23 23,5 24 24,5 25 25,5 26 26,5 27 27,5 28 28,5 29 29,5 30
V <0,1 0,2 0,6
Bei Spannung über unter 0,1 V oder über 9,9 V wird von einem Defekt ausgegangen und der Sollwert auf
23°C gesetzt.
Der Analogeingang wird nur bei anliegender Spannung am Eingang D4 ausgewertet!
4.5.2.
Installation

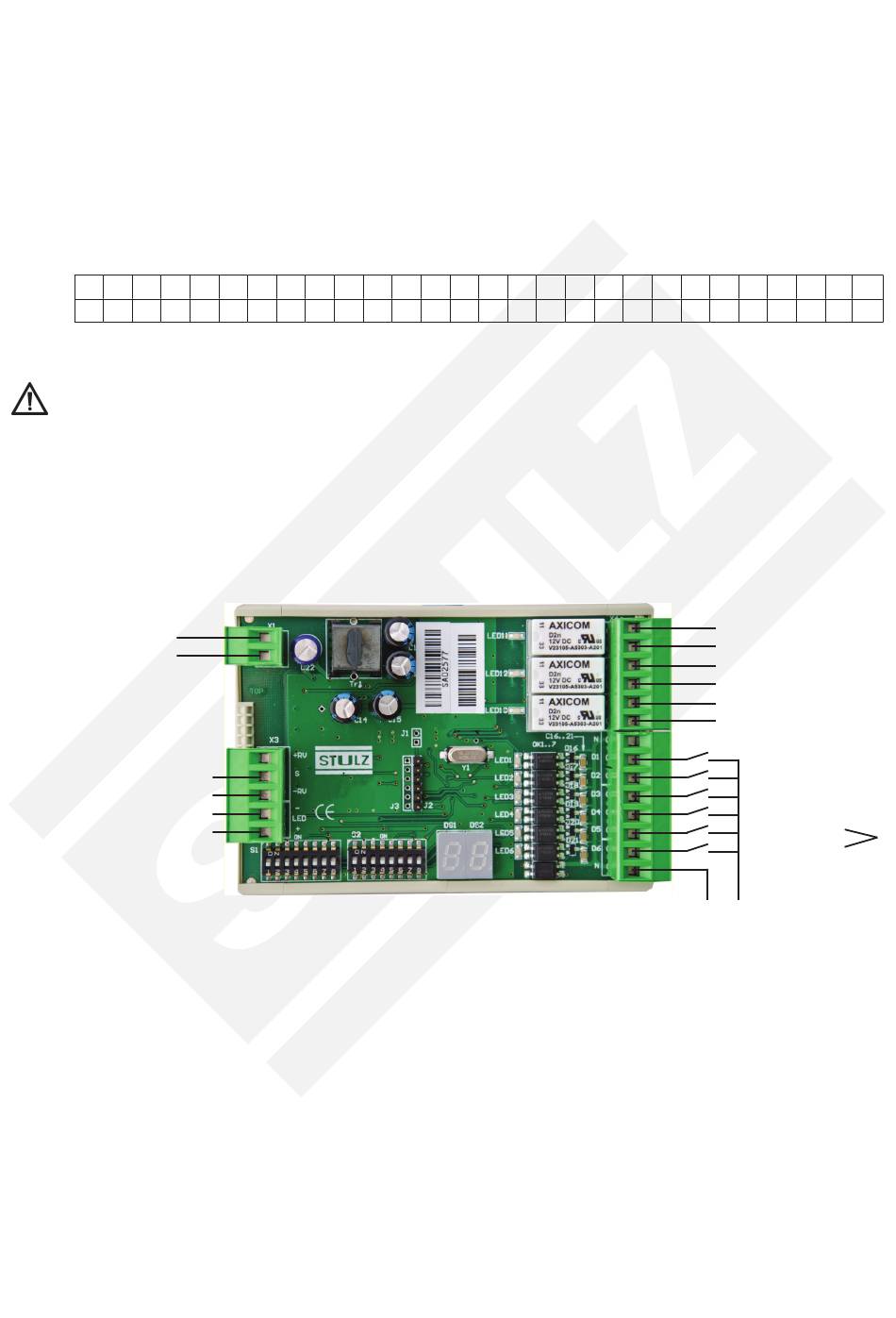

Schließen Sie die CompTrol
Fernbedienungsbus
(X/Y-Bus)
Analogeingang
+ 0...10 V
Temperatursollwert
Masse
© STULZ GmbH, Hamburg
1
1,4 1,8 2,2 2,6
3
Interface III gemäß folgendem Schema an:
®
LED
3,4 3,8 4,2 4,6
5
5,4 5,8 6,2 6,6
7
7,4 7,8 8,2 8,6
9
9,4 9,8 >9,9
Digitalausgänge
Alarmmeldung
Verdichtermeldung
Temperaturgrenzwertalarm
Digitaleingänge
D1 Fern-Ein/Aus
D2 Betriebsmodus Kühlen
D3 Center
D4 Analogeingang auswerten
D5 Lüfterstufe 1
D6 Lüfterstufe 2
24-230 V AC /
24-115 V DC
23
3
- 21 -
