einer Korrosion vorzubeugen. Ziehen Sie dann
den Gummiüberzug über die Plusklemme.
6. Schließen Sie die Motorhaube.
2
Befestigen des
Motorhaubenriegels (nur
CE-Geräte)
Für diesen Arbeitsschritt erforderliche
Teile:
1
Verriegelungsschalter für die Motorhaube
1
Sicherungsscheibe
1
Mutter
2
Schlüssel
1
Halterung für Motorhaubenriegel
2
Schraube (1/4 x 3/4 Zoll)
2
Flachscheibe (1/4 Zoll)
2
Sicherungsmutter (1/4 Zoll)
Verfahren
1. Nehmen Sie den Stöpsel aus dem Loch an der
linken Seite vorne an der Motorhaube heraus
(Bild 3).

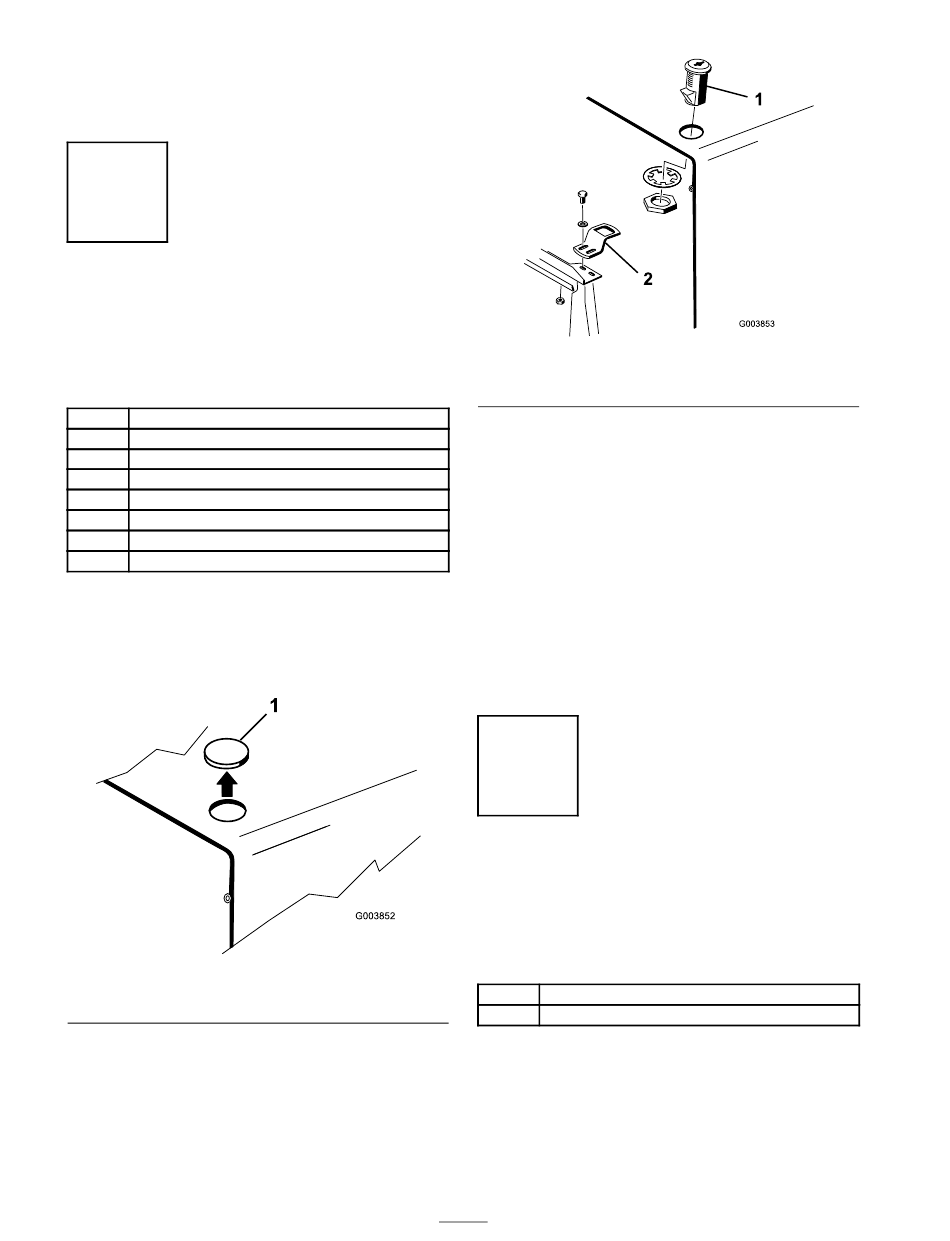

Bild 3
1. Motorhaubenstöpsel
2. Öffnen Sie die Haube.
3. Befestigen Sie den Verriegelungsschalter mit
einer Sicherungsscheibe und Mutter an der
Motorhaube. Positionieren Sie den Schalter so,
dass der Riegel zur Vorderseite der Maschine
zeigt (Bild 4).
1. Verriegelungsschalter
4. Befestigen Sie die Riegelhalterung mit zwei
Schrauben (1/4 x 3/4 Zoll), Flachscheiben und
Sicherungsmuttern lose an der Kühlerstütze
(Bild 4).
5. Richten Sie die Riegelhalterung aus, bis sie mit
dem Schalterriegel ausgerichtet ist. Ziehen Sie
dann die Schrauben fest.
6. Drehen Sie den Riegel mit dem Schlüssel in
die verriegelte und entriegelte Stellung. Ziehen
Sie den Schlüssel ab und bewahren Sie ihn an
einem sicheren Ort auf.
7. Schließen Sie die Motorhaube.
3
Auswechseln der
Verkleidungsbefestigungen
(nur CE-Geräte)
Für diesen Arbeitsschritt erforderliche
Teile:
1
Bundbolzen (5/16 x 5/8 Zoll)
1
Bundbolzen (5/16 x 3/4 Zoll)
Verfahren
1. Nehmen Sie die Befestigungen ab, mit denen
die linke vordere Kante der Bodenplatte und
die linke Seite der Abdeckung am Rahmen
befestigt ist (Bild 5).
18
Bild 4
2. Riegelhalterung
