Toro Reelmaster Serie Bedienungsanleitung
Radialspindel mit 8 messern, vorwärtsdrehende spindel mit 8 messern oder vorwärtsdrehende spindel mit 11 messern für dpa-mähwerk mit 17,8-cm-spindel
Vorschau ausblenden
Andere Handbücher für Reelmaster Serie:
- Bedienungsanleitung (20 Seiten) ,
- Installationsanweisungen (4 Seiten) ,
- Bedienungsanleitung (60 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Registrieren Sie Ihr Produkt unter www.Toro.com.
Originaldokuments (DE)
Radialspindel mit 8 Messern,
vorwärtsdrehende Spindel mit 8
Messern oder vorwärtsdrehende
Spindel mit 11 Messern
für DPA-Mähwerk mit
17,8-cm-Spindel

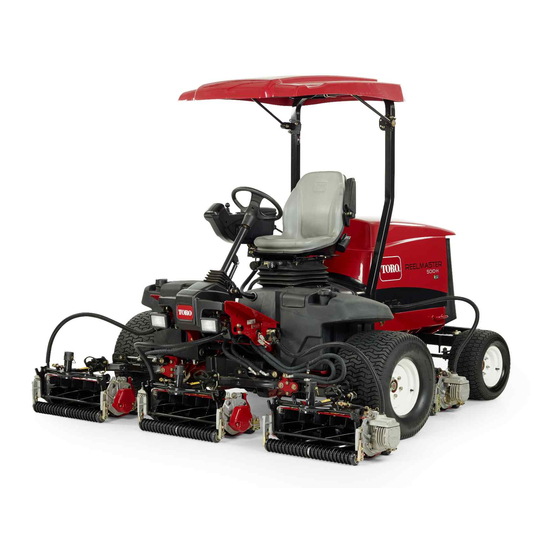

Zugmaschine der Serie Reelmaster
Modellnr. 03638—Seriennr. 316000001 und höher
Modellnr. 03639—Seriennr. 316000001 und höher
Modellnr. 03641—Seriennr. 316000001 und höher
Form No. 3402-670 Rev C
®
5010-H
*3402-670*
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Toro Reelmaster Serie
Inhaltszusammenfassung für Toro Reelmaster Serie
- Seite 1 Messern oder vorwärtsdrehende Spindel mit 11 Messern für DPA-Mähwerk mit 17,8-cm-Spindel Zugmaschine der Serie Reelmaster ® 5010-H Modellnr. 03638—Seriennr. 316000001 und höher Modellnr. 03639—Seriennr. 316000001 und höher Modellnr. 03641—Seriennr. 316000001 und höher *3402-670* Registrieren Sie Ihr Produkt unter www.Toro.com. Originaldokuments (DE)
-
Seite 2: Inhaltsverzeichnis
Wenden Sie sich für Unterlagen zur Produktsicherheit wenn Sie die empfohlenen Sicherheitsvorkehrungen und der Bedienerschulung, für Zubehörinformationen, nicht einhalten. für den örtlichen Vertragshändler oder für die Registrierung des Produkts direkt an Toro unter www.Toro.com. g000502 Wenden Sie sich an Ihren Toro-Vertragshändler Bild 2 oder Kundendienst, wenn Sie eine Serviceleistung, Originalersatzteile von Toro oder zusätzliche... -
Seite 3: Sicherheit
Sicherheit Technische Daten ..........8 Anbaugeräte/Zubehör ........8 Betrieb ..............8 Diese Maschine erfüllt EN ISO 5395:2013. Einstellungen vornehmen ........8 Begriffe der Schnitthöhentabelle....... 10 Eine unsachgemäße Bedienung oder Wartung Wartung ..............16 dieses Geräts kann zu Verletzungen oder Tod Einfetten der Mähwerke........ -
Seite 4: Sicherheits- Und Bedienungsschilder
Verwenden Sie, um die optimale Leistung und Sicherheit zu gewährleisten, nur Originalersatzteile • Ziehen Sie den Zündschlüssel ab, um ein und -zubehörteile von Toro. Ersatzteile und versehentliches Anlassen des Motors zu Zubehör anderer Hersteller können gefährlich vermeiden, wenn Sie den Motor warten, einstellen sein und eine Verwendung könnte die Garantie... -
Seite 5: Einrichtung
Einrichtung Einzelteile Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben. Verfahren Beschreibung Menge Verwendung Mähwerk Prüfen des Mähwerks. Verwendung des Ständers, wenn Sie – Keine Teile werden benötigt das Mähwerk kippen. – Keine Teile werden benötigt Einstellen des hinteren Schutzblechs. -
Seite 6: Einstellen Des Hinteren Schutzblechs
g027160 Bild 3 1. Ständer g027161 Bild 4 1. Kopfschraube 2. Hinteres Schutzblech Einstellen des hinteren Schutzblechs Einbau der losen Teile Keine Teile werden benötigt Verfahren Für diesen Arbeitsschritt erforderliche Teile: Unter den meisten Bedingungen wird die beste Gerader Schmiernippel Streuung erreicht, wenn das hintere Schutzblech O-Ring geschlossen ist (Frontauswurf). - Seite 7 Entfernen Sie die Stellschraube an der Seitenplatte des Spindelmotors und entsorgen Sie diese (Bild g028640 Bild 6 1. Kopfschraube (2) 3. Schmiernippel 2. Stellschraube 4. Fettöffnung Bringen Sie den geraden Schmiernippel an (Bild Wenn sich keine Sechskantschrauben an der Seitenplatte des Spindelmotors befinden, bringen Sie diese an (Bild Setzen Sie den O-Ring auf den Spindelmotor...
-
Seite 8: Produktübersicht
Liste der zugelassenen Anbaugeräte und des Zubehörs Sie sollten immer Originalersatzteile von Toro verwenden, um Ihre Investition zu schützen und die optimale Leistung zu erhalten. In puncto Zuverlässigkeit liefert Toro Ersatzteile, die genau gemäß den technischen Spezifikationen unserer Geräte entwickelt wurden. Bestehen Sie für sorglosen Einsatz auf Originalersatzteile von Toro. -
Seite 9: Einstellen Der Heckrolle
der Beilagscheibe zwischen demselben Messer und demselben Untermesser zu erhalten. Wiederholen Sie die Schritte so oft, bis die Beilagscheibe mit leichtem Widerstand durch beide Lücken geschoben werden kann, jedoch sollte eine Einstellung um einen Klick auf beiden Seiten verhindern, dass die Beilagscheibe auf beiden Seiten durchgeschoben werden kann. -
Seite 10: Begriffe Der Schnitthöhentabelle
g003324 Bild 11 1. Distanzstück 3. Montageflansch an der Seitenplatte g027167 Bild 12 2. Rollenhalterung 1. Sechskantschrauben zur Befestigung der Seitenplatte Heben Sie das Heck des Mähwerks an und stellen Sie einen Block unter das Untermesser. Stellen Sie die Kopfschrauben ein und ziehen sie mit 37-45 N∙m an. -
Seite 11: Hintere Distanzstücke
Montageflansch der Seitenplatte legen, wird die Schnittschärfe des Mähwerks erhöht. Alle Mähwerke einer bestimmten Maschine müssen auf die gleiche Aggressivität des Schnitts eingestellt sein (Anzahl der hinteren Distanzstücke, Toro Bestellnr. 106-3925); andernfalls könnte das Erscheinungsbild des Nachschnitts negativ beeinflusst werden (Bild 13). - Seite 12 Schnitthöhentabelle Dies sind die empfohlenen Einstellungen für die Schnitthöhe, wenn ein Groomer am Mähwerk angebaut ist. Schnitthöhenein- Aggressivität des Anzahl der hinteren Anzahl der Mit installierten stellung Schnitts Distanzstücke Kettenglieder Groomer-Kits** 0,64 cm Weniger Normal Mehr 0,95 cm Weniger Normal Mehr 1,27 cm Weniger...
-
Seite 13: Einstellen Der Schnitthöhe
Hinweis: Durch das Wechseln des U-Bügels am Hubarm in die untere Bohrung wird der Neigungswinkel der hinteren Rolle um 2,3 Grad vergrößert. Einstellen der Schnitthöhe Hinweis: Um die Schnitthöhe an Mähwerken mit eingebauten Ansatzrollen zu überprüfen, Hinweis: Für Schnitthöhen über 2,54 cm muss das legen Sie die Messlehre auf den Ansatz mit Schnitthöhenerweiterungskit eingebaut werden. -
Seite 14: Einstellen Der Rasenkompensierung
Ermitteln Sie anhand der folgenden Tabelle, welches Untermesser am besten für die gewünschte Schnitthöhe geeignet ist. Untermesser/Schnitthöhentabelle Untermesser Bestellnr. Höhe der Untermesserlippe Schnitthöhe Niedrige Schnitthöhe 110-4084 5,6 mm 6,4 bis 12,7 mm (optional) EdgeMax® Nied- 127-7132 5,6 mm 6,4 bis 12,7 mm rige Schnitthöhe (Modell 03641) Verlängerte niedrige... -
Seite 15: Überprüfen Und Einstellen Des Mähwerks
Überprüfen und Einstellen des erhalten (weitere Angaben finden Sie in der Toro Anleitung zum Schärfen von Spindel- und Mähwerks Sichelmähern, Formular-Nr. 09168SL). Das 2-Handrad-Einstellsystem des Verhältnisses Wichtig: Ein leichter Kontakt ist stets ideal. zwischen Untermesser und Spindel, das in Wenn kein leichte Kontakt gewährleistet ist, diesem Mähwerk verwendet wird, vereinfacht... -
Seite 16: Wartung
Wartung Einfetten der Mähwerke Jedes Mähwerk hat fünf Schmiernippel (Bild 22), die regelmäßig mit Nr. 2 Fett auf Lithiumbasis eingefettet werden müssen. Es gibt zwei Schmierstellen an der Frontrolle, zwei an der Heckrolle und eine an der Verzahnung zwischen Spindel und Motor. Hinweis: Schmieren Sie die Mähwerke unmittelbar nach dem Abwaschen, um Wasser aus... -
Seite 17: Wartung Des Untermessers
(Bild Die Neigung, den Sie zum Schleifen der Untermesser verwenden, spielt eine große Rolle. Prüfen Sie mit dem Neigungsmesser (Toro-Bestellnummer 131-6828) und der Neigungsmesserbefestigung (Toro-Bestellnummer 131-6829) die von der Schleifmaschine erstellte Neigung und korrigieren Sie dann mögliche Ungenauigkeiten der Schleifmaschine. -
Seite 18: Warten Des Untermesserträgers
Warten des Untermesser- Positionieren Sie den Neigungsmesser an der Unterseite des Untermessers, wie in Bild 27 trägers abgebildet. Entfernen des Untermesserträgers Drehen Sie die Einstellschrauben des Untermesserträgers nach links um den Abstand zwischen Untermesser und Spindel zu vergrößern (Bild 29). g034113 Bild 27 2. -
Seite 19: Montieren Des Untermesserträgers
g027176 Bild 31 1. Schraube des 3. Stahlscheibe Untermesserträgers 2. Mutter 4. Nylon-Unterlegscheibe Montieren des Untermesserträgers Montieren Sie den Untermesserträger. Positionieren Sie die Befestigungsohren zwischen der Unterlegscheibe und Einsteller für den Untermesserträger. Befestigen Sie den Untermesserträger mit den Untermesserträgerschrauben (Muttern an den Schrauben) und den sechs Scheiben an jeder Seitenplatte. -
Seite 20: Wartung Der Hd-Dual Point Adjuster (Dpa)
Wartung der HD-Dual Point Setzen Sie eine Wellenscheibe auf den Welleneinsteller und schieben Sie die Adjuster (DPA) Einstellwelle in die Bundbuchsen im Rahmen des Mähwerks (Bild 33). Entfernen Sie alle Teile (siehe Installationsan- Sichern Sie den Welleneinsteller mit weisungen für das HD DPA-Kit und auf Bild 33). - Seite 21 kein Spiel am Ende vorhanden ist, ziehen Sie jedoch nicht zu stark an oder verbiegen Sie die Seitenplatten. Hinweis: Die Unterlegscheiben auf der Innenseite können einen Abstand aufweisen (Bild 33). Ziehen Sie die Mutter an jeder Einstelleinheit des Untermesserträgers an, bis die Druckfeder vollständig zusammengedrückt ist, und lösen Sie dann die Mutter um 1/2 Umdrehung (Bild...
-
Seite 22: Wartung Der Rolle
Wartung der Rolle einer Rolle. Das Werkzeugkit zur Rollenüberholung enthält alle Werkzeuge und Installationsanweisungen, Für die Wartung der Rolle sind das die für die Überholung einer Rolle mit dem Rollenüberholungskit und das Werkzeugkit Rollenüberholungskit erforderlich sind. Weitere zur Rollenüberholung (Bild 34) erhältlich. - Seite 23 Hinweise:...
- Seite 24 Hinweise:...
- Seite 25 Hinweise:...
-
Seite 26: Einbauerklärung
Toro sendet auf Anfrage von Staatsbehörden relevante Informationen zu dieser teilweise fertiggestellten Maschine. Die Informationen werden elektronisch gesendet. Diese Maschine darf nicht in Betrieb genommen werden, bis sie in zugelassene Toro Modelle eingebaut ist, wie in der zugehörigen Konformitätsbescheinigung angegeben und gemäß aller Anweisungen, wenn sie als konform mit allen relevanten Richtlinien erklärt werden kann. - Seite 27 Speicherung Ihrer persönlichen Daten Toro wird Ihre persönlichen Daten so lange aufbewahren, wie es für die oben genannten Zwecke relevant ist und in Übereinstimmung mit den gesetzlichen Bestimmungen. Für weitere Informationen über die geltenden Aufbewahrungsfristen wenden Sie sich bitte an legal@toro.com.
