Händlerbetriebsanleitung
MONTAGE

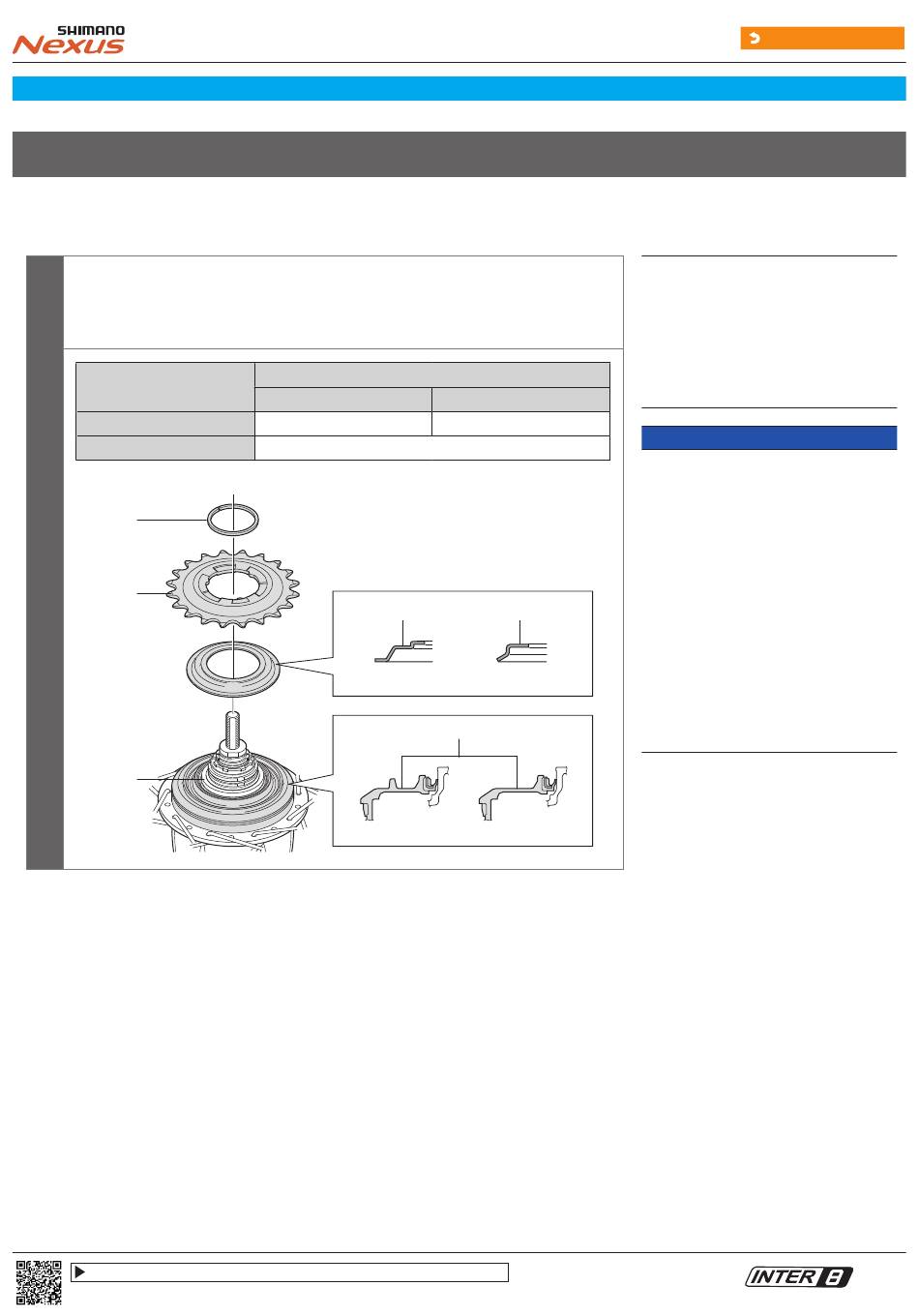

„ Montage des Ritzels an der Nabe
Platzieren Sie die Staubkappe B rechts/Staubkappe C rechts auf dem Mitnehmer an der
rechten Seite des Nabenkörpers.
Montieren Sie dann das Ritzel und sichern Sie es mit dem Sprengring.
Spezifikationen
A
B
(A)
(B)
(C)
Klicken Sie hier, um zur neuesten Händlerbetriebsanleitung zu gelangen.
https://si.shimano.com/DM/CASG001
(SG-C6061-8R / SG-C6061-8V / SG-C6061-8C / SG-C6061-8D / SG-C6061-8CD)
Verwendbare Ritzel
Außenmontage
16-23Z
16-23Z
(D)
Spezifikation A
(F)
Spezifikation A
Innenmontage
20-23Z
Beachten Sie die Ausrichtung der Staubkappe
rechts.
Spezifikation A
Bei einem für die Innenmontage
vorgesehenen Ritzel mit 19Z oder weniger
oder für Riemenantriebsspezifikationen
würde die Staubkappe A rechts mit Kette
oder Rolle in Kontakt kommen, daher sollten
stattdessen B-Spezifikationen verwendet
(E)
werden.
Spezifikation B
Bei einem für die Innenmontage
vorgesehenen Ritzel mit 16Z und
Spezifikation B
3-mm-Zähnen oder für
Riemenantriebsspezifikationen sollten Sie
vor dem Gebrauch die Staubkappe B rechts
entfernen.
Spezifikation B
Zurück zur Index-Seite
(A)
Sprengring
(B)
Ritzel
(C)
Mitnehmer
(D)
Staubkappe C rechts
(E)
Staubkappe B rechts
(F)
Staubkappe A rechts
HINWEIS
6
