Händlerbetriebsanleitung
Bei INTER M-Bremsen-Ausführungen
2
(B)
3
(A)
Klicken Sie hier, um zur neuesten Händlerbetriebsanleitung zu gelangen.
https://si.shimano.com/DM/CASG001
(SG-C6061-8R / SG-C6061-8V / SG-C6061-8C / SG-C6061-8D / SG-C6061-8CD)

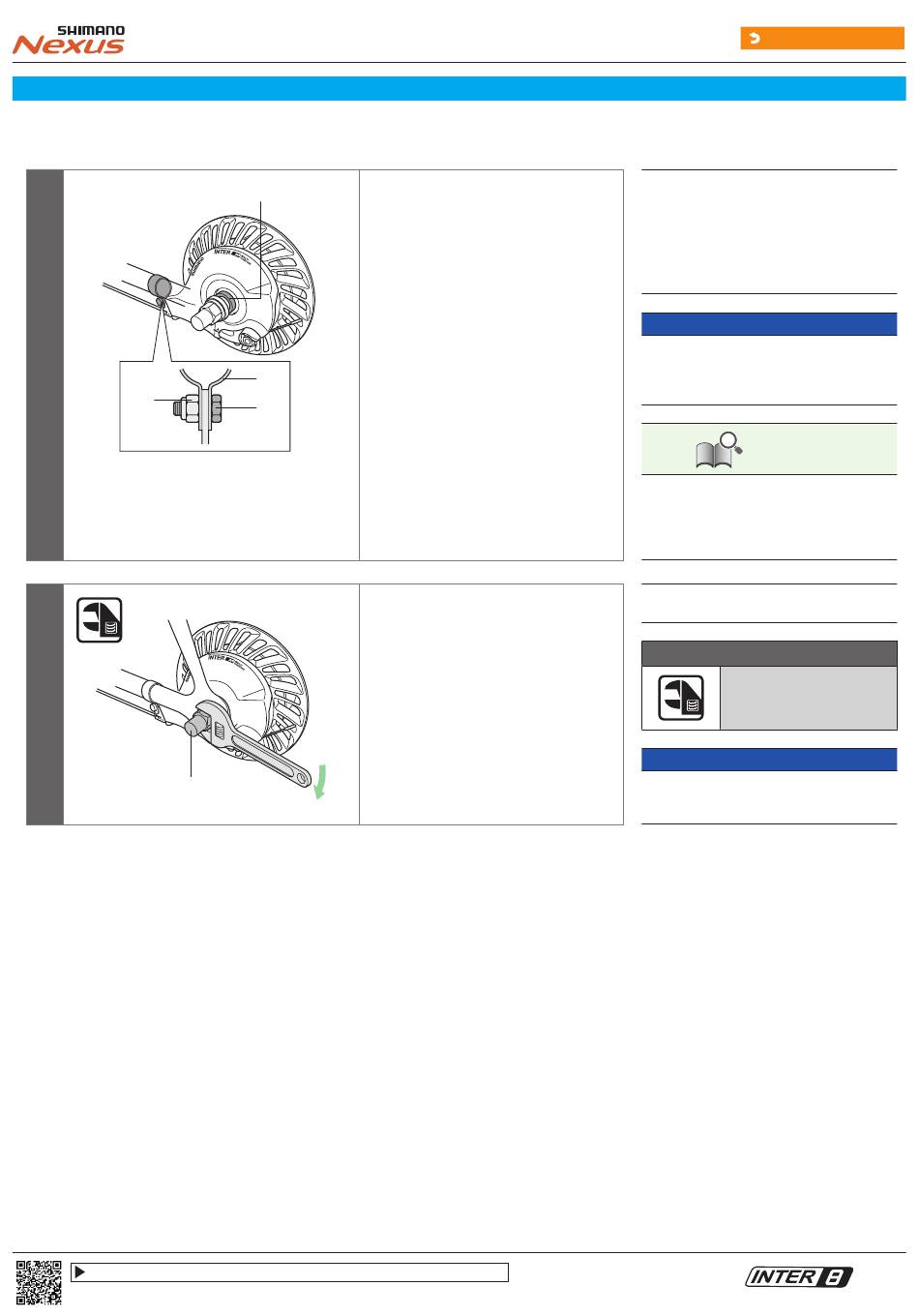

Befestigen Sie den Bremsarm der INTER
(A)
M-Bremse mit dem Bremsarm-Clip an der
Kettenstrebe.
Befestigen Sie anschließend die
Clip-Schraube und die Clip-Mutter
provisorisch, indem Sie diese leicht
anziehen.
(C)
(D)
Nehmen Sie das Spiel in der Kette auf
und befestigen Sie das Laufrad mit der
Hutmutter am Rahmen.
Zurück zur Index-Seite
(A)
Befestigungsscheibe der Bremse
(manuell einsetzen)
(B)
Clip-Mutter
(C)
Arm-Clip
(D)
Clip-Schraube (M6 × 16 mm)
HINWEIS
Vergewissern Sie sich, dass die Bremseinheit
mit ihrer Befestigungsscheibe fest in der Nabe
sitzt.
TECHNIK-TIPPS
Wenn es sich bei den Nabenmuttern um
Hutmuttern handelt, verwenden Sie einen
Rahmen mit Ausfallenden von mindestens
7 mm Dicke.
(A)
Nabenmutter
Anzugsdrehmoment
30 - 45 Nm
HINWEIS
Vergewissern Sie sich, dass das Laufrad mit der
Nabenmutter fest im Rahmen sitzt.
