Händlerbetriebsanleitung
(A)
6
(D)
(v)
(x)
(z)
(D)
7
Klicken Sie hier, um zur neuesten Händlerbetriebsanleitung zu gelangen.
https://si.shimano.com/DM/CASG001

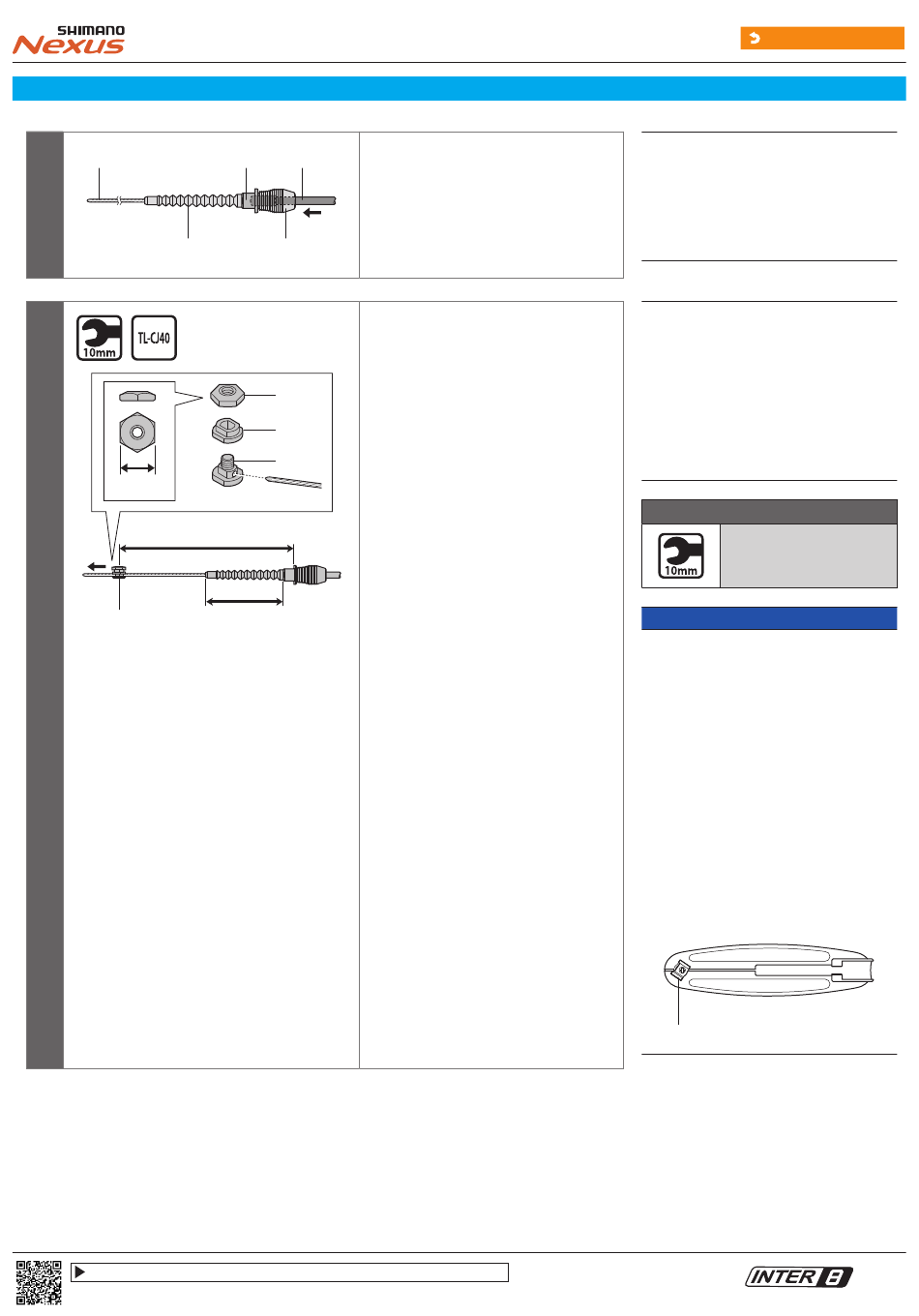

(SG-C6061-8R / SG-C6061-8V / SG-C6061-8C / SG-C6061-8D / SG-C6061-8CD)
Schieben Sie die Außenhülle in die
(B)
(C)
Gummiabdeckung und setzen Sie sie in
den Körper des Außenhüllenhalters ein.
Drücken Sie die Außenhülle so hinein,
dass sie fest im Körper des
(E)
Außenhüllenhalters sitzt.
Überzeugen Sie sich davon, dass das
Ende der Außenhülle ordnungsgemäß in
der Zugeinstellschraube des Schalthebels
sitzt, und bringen Sie dann die Innenzug-
(A)
Befestigungsschraubeneinheit am
Innenzug an.
(B)
(v)
(C)
(w)
(w)
(x)
(y)
(z)
(y)
10 mm
Führen Sie den Innenzug durch
die Bohrung.
127 mm
63 mm oder mehr
Ziehen Sie am Innenzug, wenn Sie
ihn befestigen
Zurück zur Index-Seite
(A)
Innenzug
(B)
Körper des Außenhüllenhalters
(C)
Zughülle
(D)
Gummibalgen
(E)
Gummiabdeckung
(A)
Befestigungsmutter für Innenzug
(schwarz)
(B)
Befestigungsunterlegscheibe für
Innenzug (silber)
(C)
Befestigungsschraube für
Innenzug (silber)
(D)
Innenzug-
Befestigungsschraubeneinheit
Anzugsdrehmoment
3,5 - 5,5 Nm
HINWEIS
•
Die Befestigungsschraube für den Innenzug
ist nur für CJ-NX10, CJ-NX40, CJ-8S20 und
CJ-8S40 vorgesehen.
Befestigungsschraubeneinheiten für
11-Gang-Ausführungen können nicht
verwendet werden.
•
Das Werkzeug wird für CJ-NX10 und
CJ-8S20 einsatzbereit mitgeliefert.
•
Verwenden Sie für die Montage der
Befestigungsschraubeneinheit des
Innenzugs das Werkzeug TL-CJ40
(Y70898020).
•
Verwenden Sie für CJ-NX40 und CJ-8S40 die
Rückseite von TL-CJ40. Ersetzen Sie die
Mutterbefestigung wie in der Abbildung
gezeigt.
Rückseite des TL-CJ40
Mutterbefestigung
24
