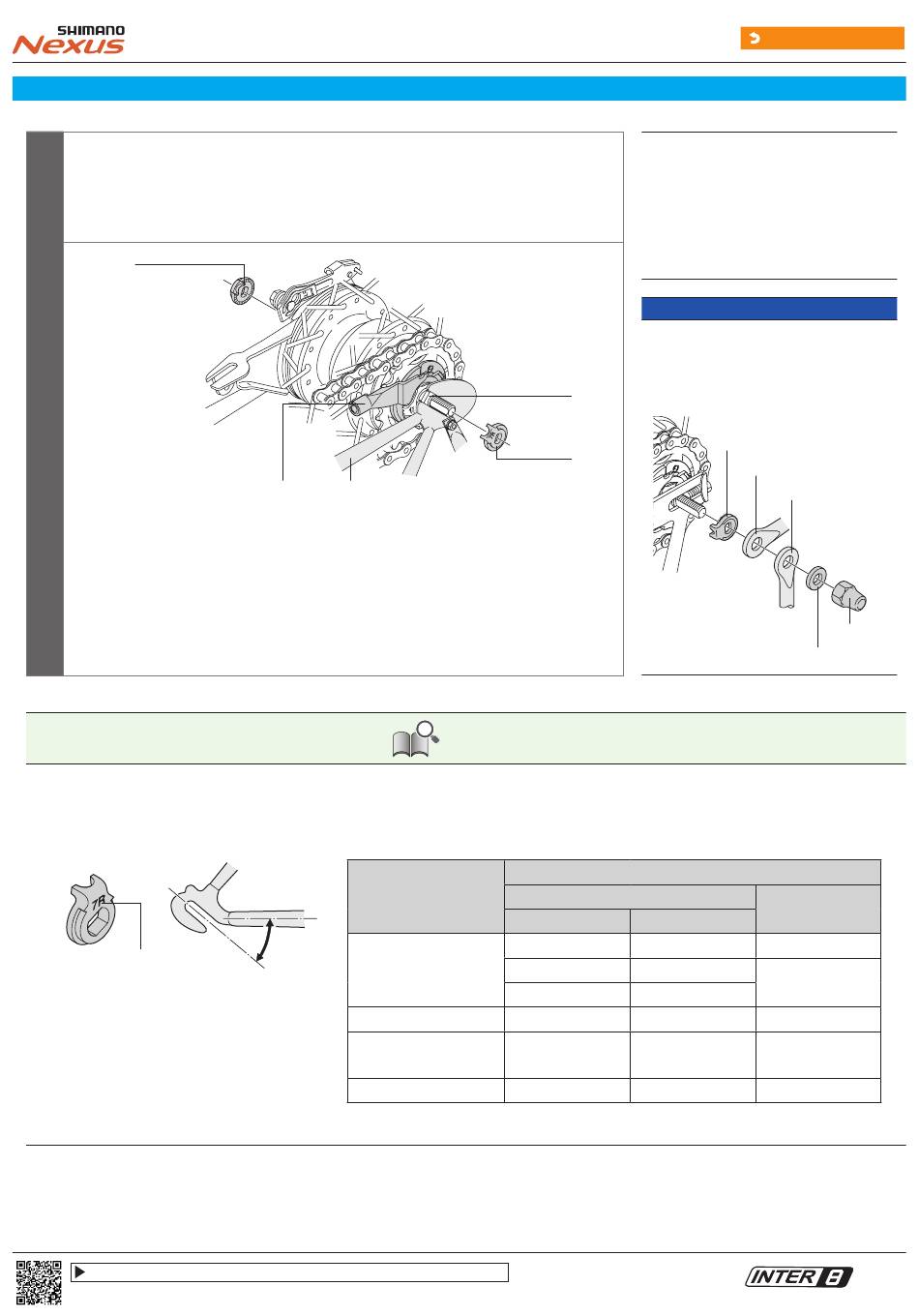

Platzieren Sie die Sicherungsscheiben auf der rechten und linken Seite der Nabenachse.
Drehen Sie nun die Schalteinheit so, dass sich die Nasen der Verdrehsicherungen in die
Nuten der Ausfallenden setzen, und richten Sie die Schalteinheit beinahe parallel zur
Kettenstrebe aus.
(A)
2
•
Die Nase sollte sich auf der Seite des Ausfallendes befinden.
•
Bringen Sie die Verdrehsicherung so an, dass die Nase an der Vorderseite und der Rückseite der Nabenachse ordnungsgemäß in der Nut des Ausfallendes sitzt.
•
Verwenden Sie eine zur Form des Ausfallendes passende Verdrehsicherung. Für die linke und die rechte Seite werden unterschiedliche Verdrehsicherungen
verwendet.
Markierung
Klicken Sie hier, um zur neuesten Händlerbetriebsanleitung zu gelangen.
https://si.shimano.com/DM/CASG001
(SG-C6061-8R / SG-C6061-8V / SG-C6061-8C / SG-C6061-8D / SG-C6061-8CD)
(C)
(D)
TECHNIK-TIPPS
Ausfallende
θ
Standard
Hinten offen
Hinten offen (voller
Kettenkasten)
Senkrecht
Anmerkung: Bei vertikaler Bauart keine Rücktrittbremsenspezifikation
(A)
Sicherungsscheibe (für linke Seite)
(B)
Nut im Ausfallende
(C)
Schalteinheit
(D)
Kettenstrebe
(E)
Sicherungsscheibe (für rechte
Seite)
Bei der Montage von Teilen wie
Schutzblechstreben an der Nabenachse die in
der Abbildung dargestellte Reihenfolge
(B)
beachten.
(E)
Sicherungsscheibe
Markierung/Farbe
Für rechts
Für links
5R/Gelb
5L/Braun
7R/Schwarz
7L/Grau
9R / Hellbraun
9L / Hellgrün
6R/Silber
6L/Weiß
5R/Gelb
5L/Braun
8R/Blau
8L/Grün
Zurück zur Index-Seite
HINWEIS
Sicherungsscheibe
Schutzblechstrebe
Tragestrebe
Hutmutter
Unterlegscheibe
Größe
ϴ ≤20°
20°≤ ϴ ≤38°
ϴ =0°
ϴ =0°
ϴ =60° - 90°
