Händlerbetriebsanleitung

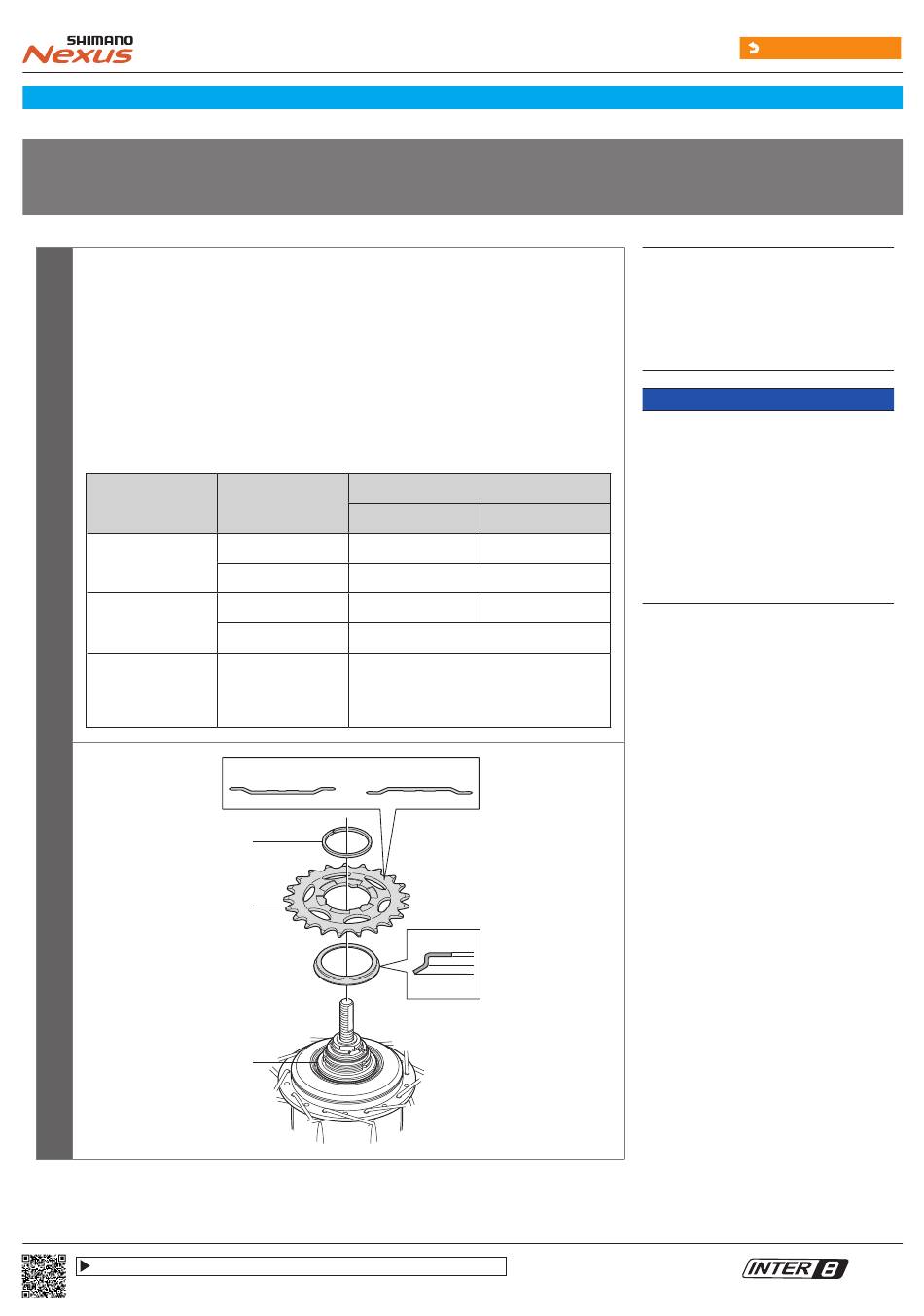

Montage der Ritzel an der Nabe (SG-S705 / SG-S505 / SG-8R60 / SG-C6060-8R /
SG-C6060-8V / SG-C6060-8C / SG-C6060-8D / SG-C6060-8CD / SG-C6061-8R /
SG-C6061-8V / SG-C6061-8C / SG-C6061-8D / SG-C6061-8CD / SM-S705)
Montieren Sie die folgenden Teile auf dem Mitnehmer an der rechten Seite des
Nabenkörpers.
• SG-S705 : Staubkappe D rechts
• Außer SG-S705 : Staubkappe B rechts
Montieren Sie dann das Ritzel und sichern Sie es mit dem Sprengring.
(x)
Außenmontage: nur MU-UR510
(y)
Innenmontage: Kompatibel mit allen Motoreinheiten
(z)
Achten Sie auf die Richtung
Getriebenabe
SG-S705
SG-S505
SG-8R60
SG-C6060
SG-C6061
Klicken Sie hier, um zur neuesten Händlerbetriebsanleitung zu gelangen.
https://si.shimano.com/DM/AL0001
(SG-C6011-8R / SG-C6011-8V / SG-C6001-8R / SG-C6001-8V / SG-C6001-8C / SG-C6001-8D / SG-C6001-8CD )
Anzahl der Zähne am Ritzel
Ritzel
Außenmontage
SM-GEAR
16Z bis 23Z
CS-S500
SM-GEAR
16Z bis 23Z
CS-S500
SM-GEAR
(x)
(A)
(B)
(C)
Innenmontage
20Z bis 23Z
18Z, 20Z
20Z bis 23Z
18Z, 20Z
16Z bis 23Z
(y)
(z)
(D)
Zurück zur Index-Seite
(A)
Sprengring
(B)
Ritzel
(C)
Mitnehmer
(D)
Staubkappe B rechts/Staubkappe
D rechts (Nur SG-S705)
HINWEIS
•
Falls Sie die MU-UR510 Motoreinheit
verwenden, ist eine Außenmontage des
Ritzels möglich.
•
CS-S500 kann nur an Modellen ohne
Kettenführung verwendet werden.
<SG-8R60 / SG-C6060 / SG-C6061>
•
Entfernen Sie die Staubkappe B auf der
rechten Seite, wenn Sie ein für die
Innenmontage vorgesehenes Ritzel mit 16Z
montieren.
40
