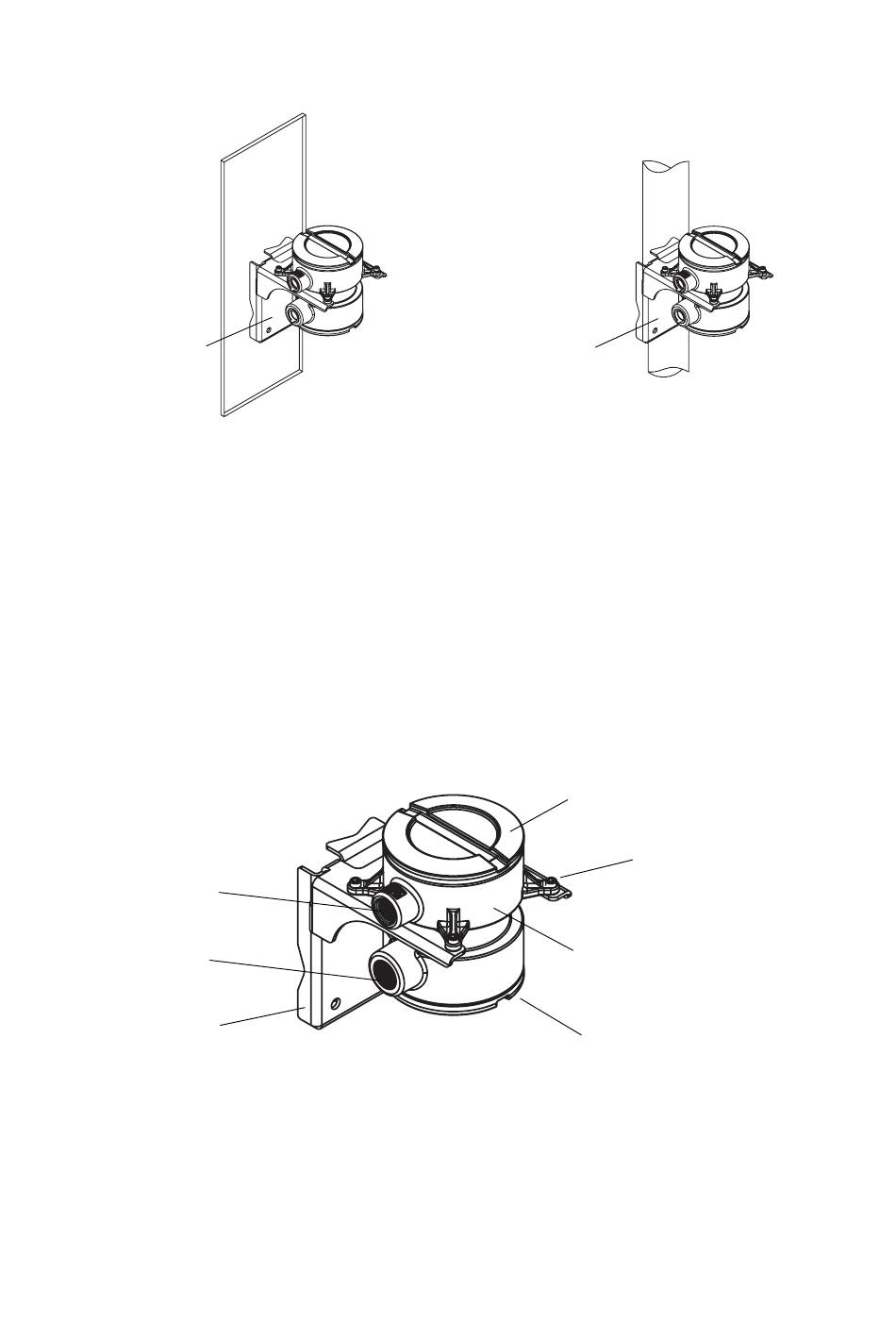

Abb. 6
Externer Core Prozessor – Wandmontage oder Rohrmontage
Montagewinkel
(Wandmontage)
Core Prozessor montieren:
1. Identifizieren Sie die Komponenten wie in Abb. 7 dargestellt. Abmessungen, siehe Abb. 8.
2. Falls erforderlich, richten Sie das Core Prozessorgehäuse auf dem Montagewinkel aus.
a. Lösen die vier Kopfschrauben (4 mm).
b. Drehen den Montagewinkel, so dass der Core Prozessor wie gewünscht ausgerichtet ist.
c. Kopfschrauben anziehen, Drehmoment 3 bis 4 Nm (30 bis 38 in-lbs).
3. Befestigen Sie den Montagewinkel an einem Instrumentenrohr oder einer Wand. Für die Rohrmontage
sind zwei, vom Anwender beizustellende, U-Bolzen erforderlich. Falls erforderlich, kontaktieren Sie
Micro Motion, um ein Installations-Kit für die Rohrmontage zu erwerben.
Abb. 7
Komponenten des externen Core Prozessors
Kabeleinführung
für 4-adrige Kabel
Kabeleinführung
für 9-adrige Kabel
Montagewinkel
Installationsanleitung
Montagewinkel
(Rohrmontage)
Core Prozessor Gehäusedeckel
4 x Kopfschrauben (4 mm)
Core Prozessorgehäuse
Gehäusedeckel (9-adrige Erdungsschraube)
Installation
9
