Produktübersicht und Architektur

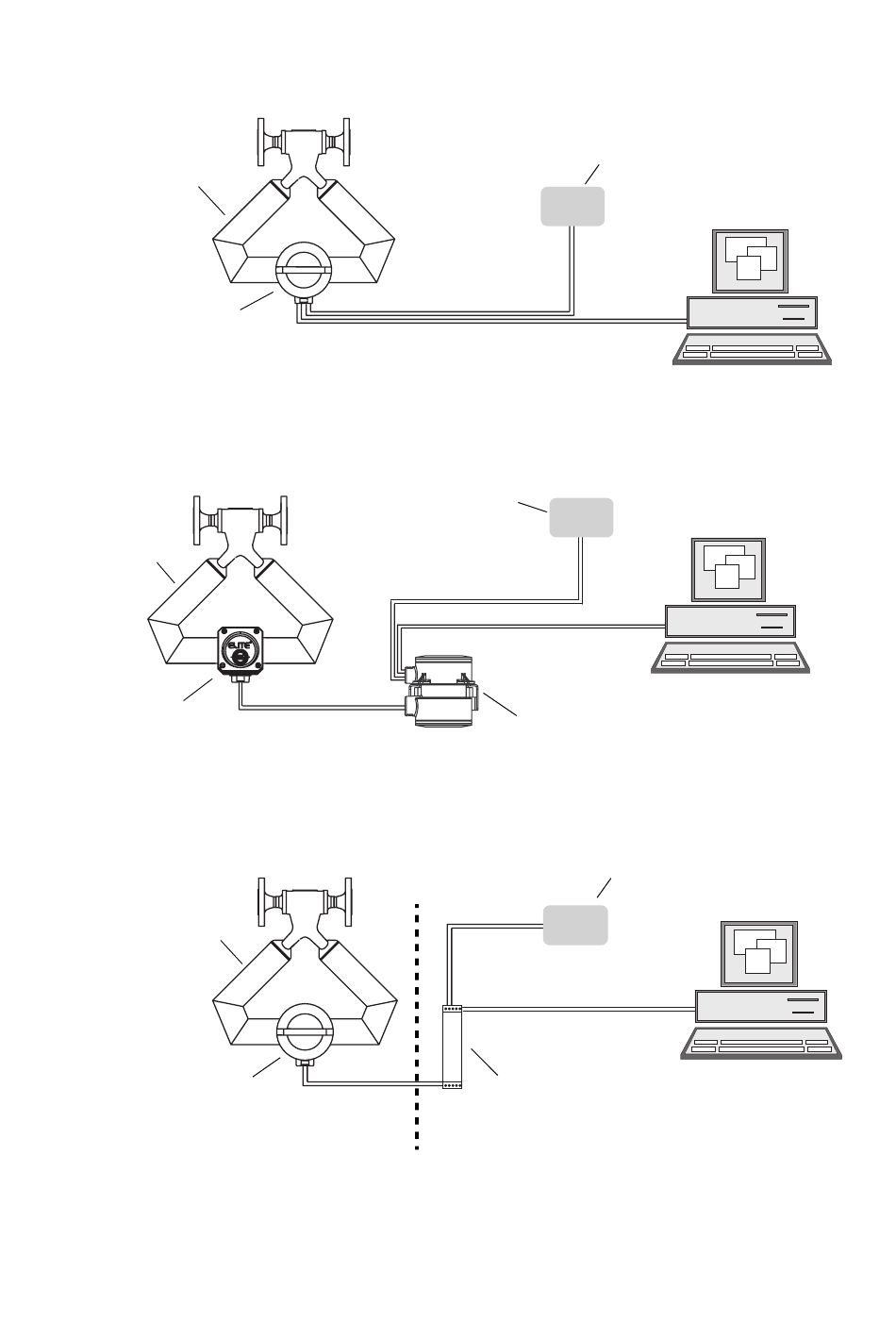

Abb. 1
MVD Direct Connect Installation – Integrierter Core Prozessor, ohne eigensichere Barriere
Sensor
Core Prozessor
Abb. 2
MVD Direct Connect Installation – Externer Core Prozessor, ohne eigensichere Barriere
Sensor
Anschlussdose
Abb. 3
MVD Direct Connect Installation – Integrierter Core Prozessor, mit eigensicherer Barriere
Sensor
Core Prozessor
4
Kabel Spannungsversorgung
(Kundenbeistellung)
Kabel RS-485 (Kundenbeistellung)
DC Spannungsversorgung
Kabel Spannungsversorgung
(Kundenbeistellung)
Kabel RS-485 (Kundenbeistellung)
Micro Motion
9-adriges Kabel
4-adrige Kabel
Ex-Bereich
Ex freier Bereich
DC Spannungsversorgung
Core Prozessor
DC Spannungsversorgung
Kabel Spannungsversorgung
(Kundenbeistellung)
Kabel RS-485
(Kundenbeistellung)
Barriere
Micro Motion MVD Direct Connect Messsysteme
Externes HOST System
Externes HOST System
Externes HOST System
