Anschluss der Kabel

Messung der Abweichung

Die Schaumkontakte sorgen für den elektrischen Kontakt zum Zylinder, doch sie verfügen auch ih-
rerseits über einen Widerstand, der ermittelt und kompensiert werden muss, damit der tatsächliche
Durchgangswiderstand des zu prüfenden Zylinders gemessen werden kann .
Der Widerstand der Schaumkontakte unterscheidet sich je nach angewendetem Druck .
Der Widerstand des oberen und unteren Schaumkontakts kann folgendermassen gemessen werden:
Prüfanordnung zur Messung des Widerstands des oberen Schaumkontakts (R
© 2016 Proceq SA

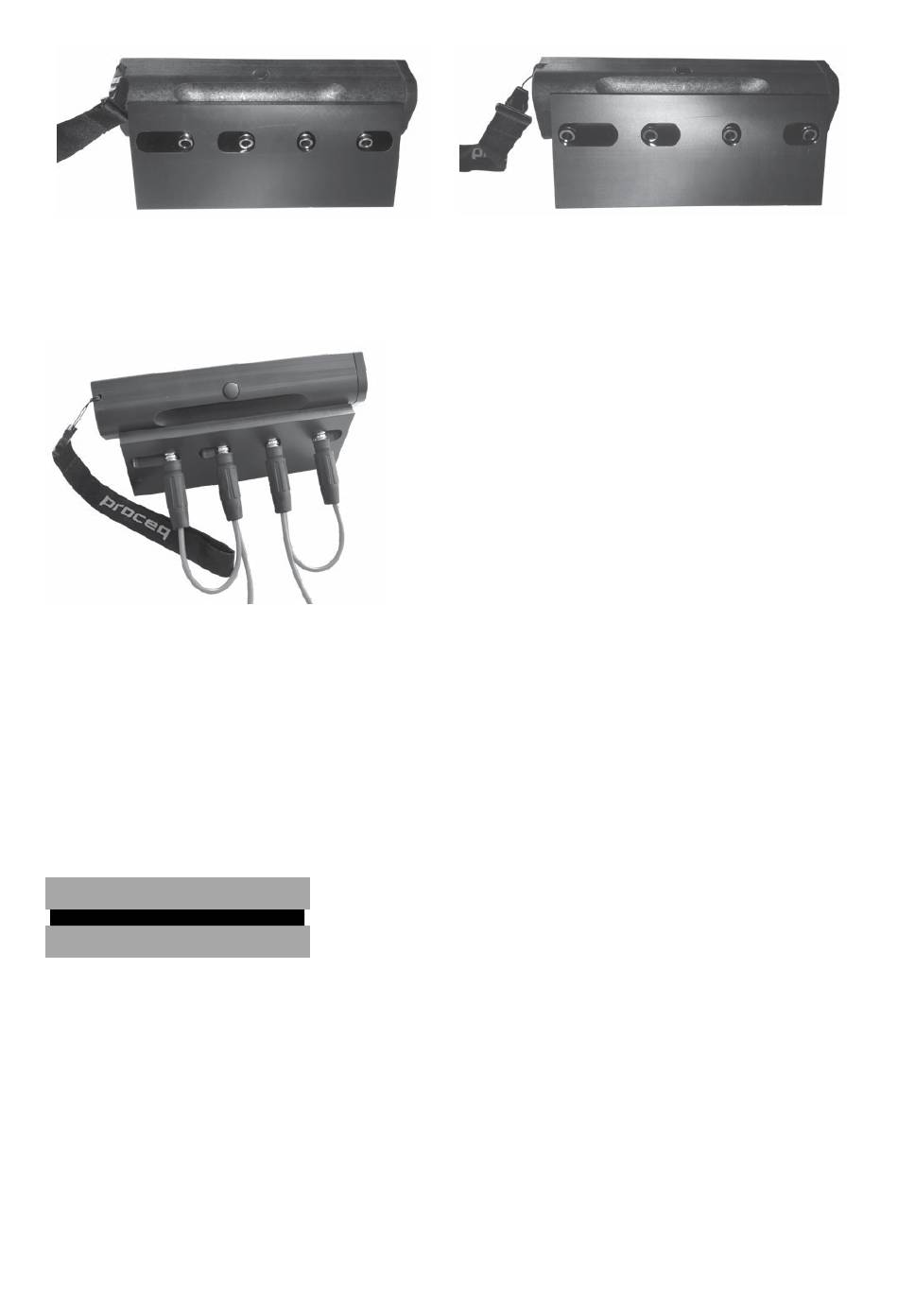

Die Kabel werden wie in der Abbildung
dargestellt angebracht .
Obere Messplatte
Oberer Schaumkontakt
Untere Messplatte
