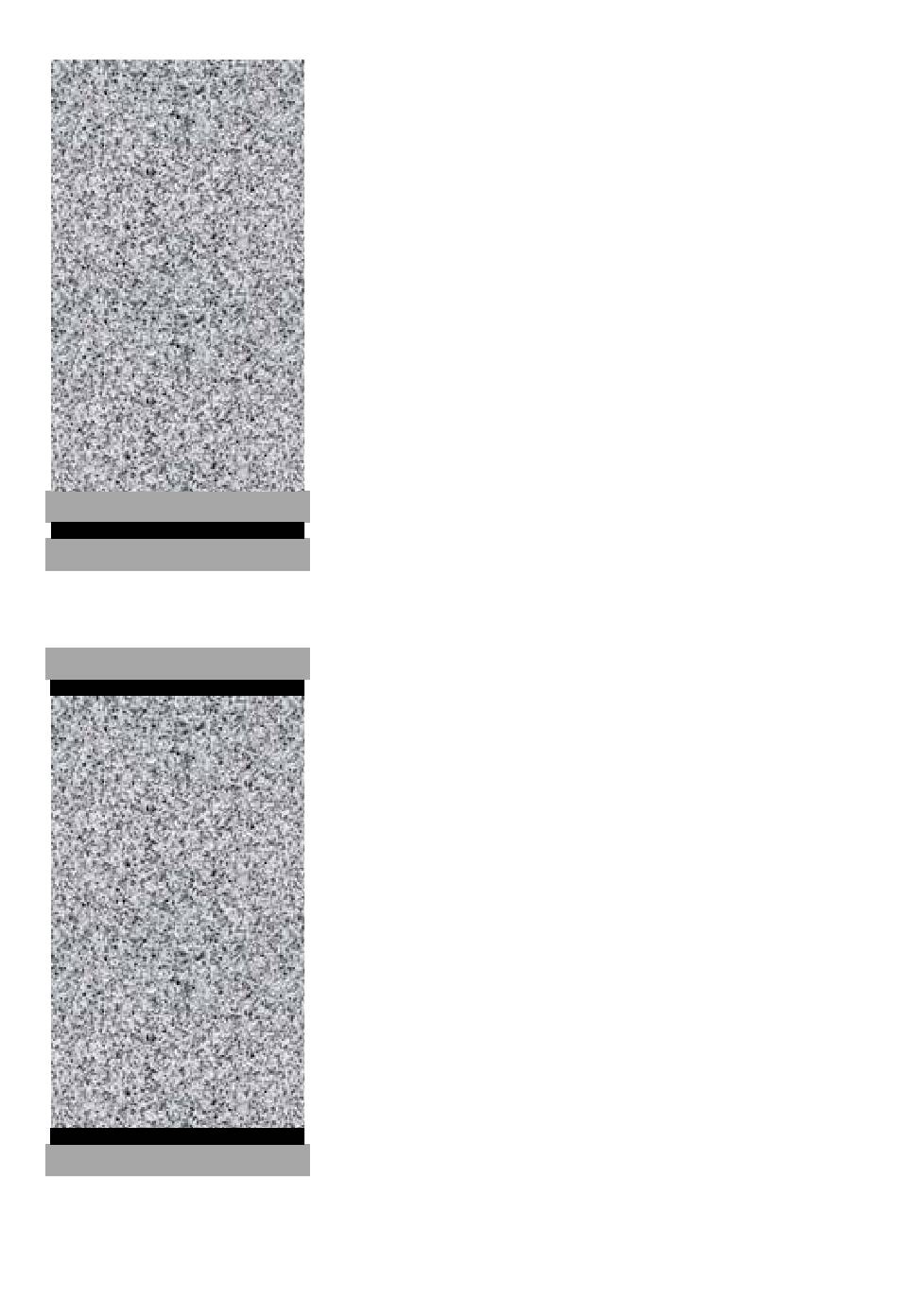

Prüfanordnung zur Messung des Widerstands des unteren Schaumkontakts (R
Prüfanordnung zur Messung des Durchgangswiderstands des Zylinders (R
Der gemessene Widerstand ist die Summe des Widerstands des Zylinders und der beiden
Kontakte, also:
R = R – R
Zylinder gemessen
© 2016 Proceq SA
Zu prüfender Zylinder
Obere Messplatte
Unterer Schaumkontakt
Untere Messplatte
Obere Messplatte
Oberer Schaumkontakt
Zu prüfender Zylinder
Unterer Schaumkontakt
Untere Messplatte
- R
oben unten
):
unten
):
gemessen
