linea luce SliM | ITA |
www.reggiani.net
Z

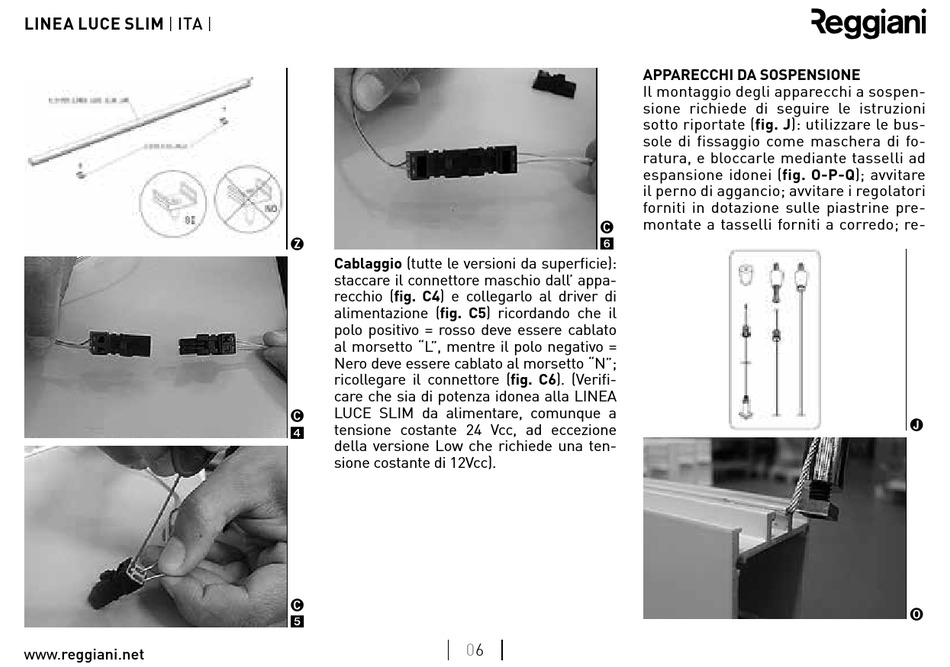

cablaggio (tutte le versioni da superficie):
staccare il connettore maschio dall' appa-
recchio (fig. c4) e collegarlo al driver di
alimentazione (fig. c5) ricordando che il
polo positivo = rosso deve essere cablato
al morsetto "L", mentre il polo negativo =
Nero deve essere cablato al morsetto "N";
ricollegare il connettore (fig. c6). (Verifi-
care che sia di potenza idonea alla LINEA
LUCE SLIM da alimentare, comunque a
C
tensione costante 24 Vcc, ad eccezione
4
della versione Low che richiede una ten-
sione costante di 12Vcc).
C
5
06
aPPaReccHi Da SOSPenSiOne
Il montaggio degli apparecchi a sospen-
sione richiede di seguire le istruzioni
sotto riportate (fig. J): utilizzare le bus-
sole di fissaggio come maschera di fo-
ratura, e bloccarle mediante tasselli ad
espansione idonei (fig. O-P-Q); avvitare
il perno di aggancio; avvitare i regolatori
forniti in dotazione sulle piastrine pre-
montate a tasselli forniti a corredo; re-
C
6
J
O
