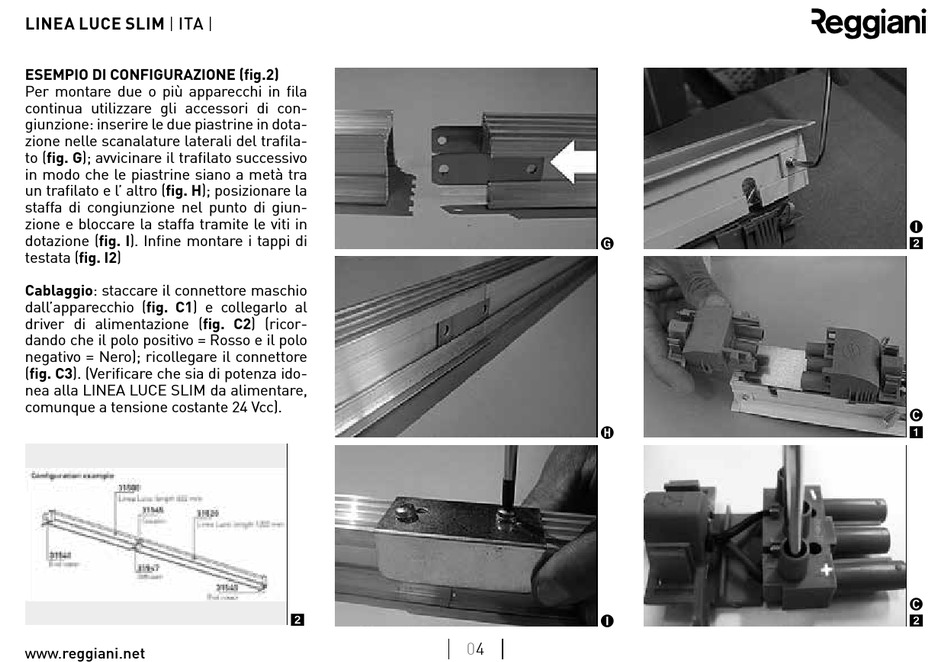

eSeMPiO Di cOnFiGuRaZiOne (fig.2)
Per montare due o più apparecchi in fila
continua utilizzare gli accessori di con-
giunzione: inserire le due piastrine in dota-
zione nelle scanalature laterali del trafila-
to (fig. G); avvicinare il trafilato successivo
in modo che le piastrine siano a metà tra
un trafilato e l' altro (fig. H); posizionare la
staffa di congiunzione nel punto di giun-
zione e bloccare la staffa tramite le viti in
dotazione (fig. i). Infine montare i tappi di
testata (fig. i2)
cablaggio: staccare il connettore maschio
dall'apparecchio (fig. c1) e collegarlo al
driver di alimentazione (fig. c2) (ricor-
dando che il polo positivo = Rosso e il polo
negativo = Nero); ricollegare il connettore
(fig. c3). (Verificare che sia di potenza ido-
nea alla LINEA LUCE SLIM da alimentare,
comunque a tensione costante 24 Vcc).
