linea luce SliM | RUS |
СВЕТИЛЬНИКИ, УСТАНАВЛИВАЕМЫЕ
НА ПОВЕРХНОСТЬ
ПРЕДУПРЕЖДЕНИЯ: с боковых сторон
прибора необходимо оставить по край-
ней мере 2 мм свободного пространства,
чтобы обеспечивался эффективный те-
плообмен.

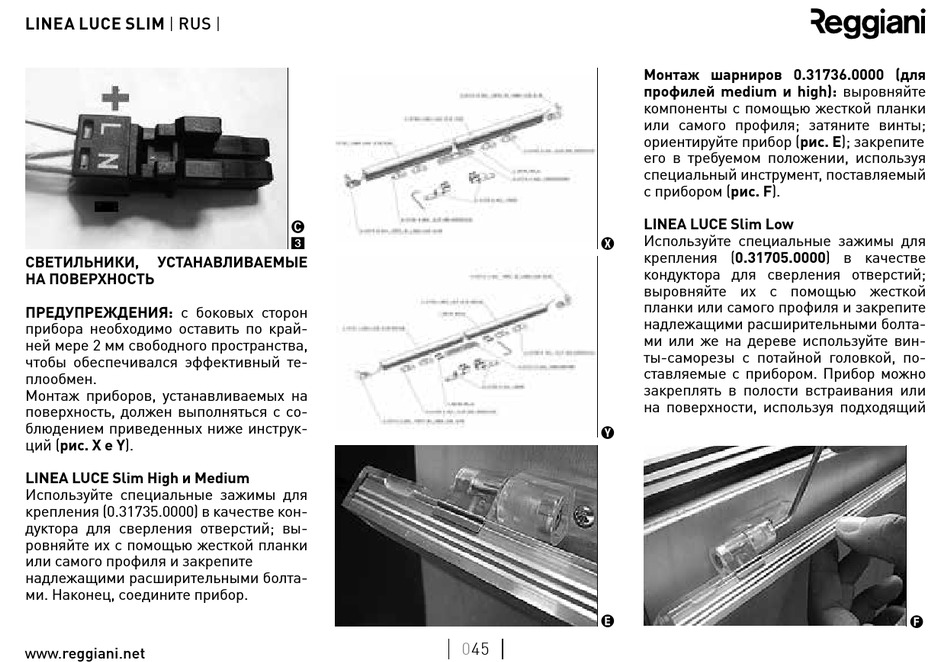

Монтаж приборов, устанавливаемых на
поверхность, должен выполняться с со-
блюдением приведенных ниже инструк-
ций (рис. X e Y).
LINEA LUCE Slim High и Medium
Используйте специальные зажимы для
крепления (0.31735.0000) в качестве кон-
дуктора для сверления отверстий; вы-
ровняйте их с помощью жесткой планки
или самого профиля и закрепите
надлежащими расширительными болта-
ми. Наконец, соедините прибор.
www.reggiani.net
C
3
045
Монтаж шарниров 0.31736.0000 (для
профилей medium и high): выровняйте
компоненты с помощью жесткой планки
или самого профиля; затяните винты;
ориентируйте прибор (рис. E); закрепите
его в требуемом положении, используя
специальный инструмент, поставляемый
с прибором (рис. F).
LINEA LUCE Slim Low
Используйте специальные зажимы для
X
крепления (0.31705.0000) в качестве
кондуктора для сверления отверстий;
выровняйте их с помощью жесткой
планки или самого профиля и закрепите
надлежащими расширительными болта-
ми или же на дереве используйте вин-
ты-саморезы с потайной головкой, по-
ставляемые с прибором. Прибор можно
закреплять в полости встраивания или
на поверхности, используя подходящий
Y
E F
