linea luce SliM | RUS |

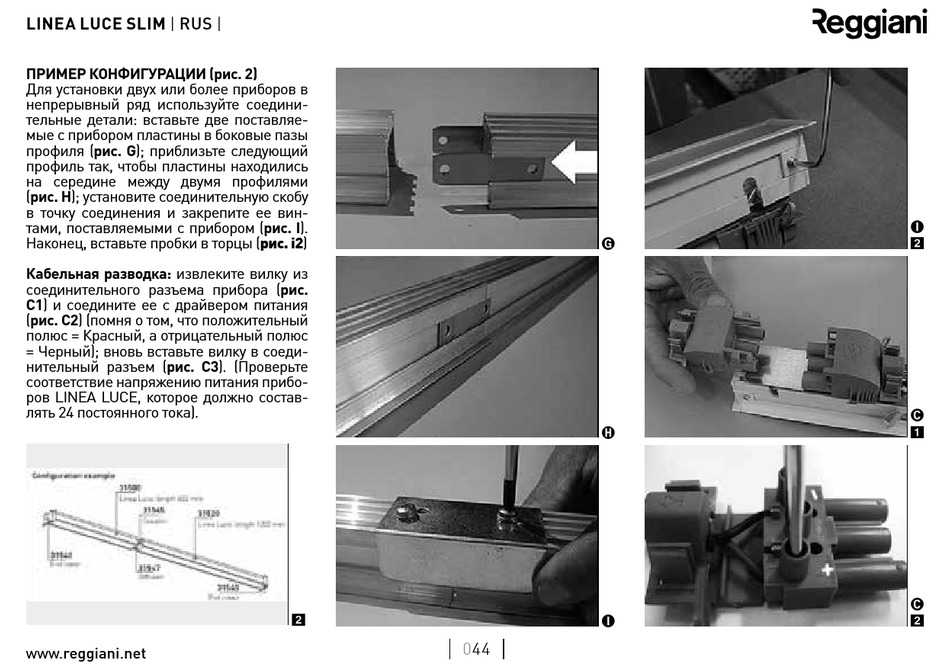

ПРИМЕР КОНФИГУРАЦИИ (рис. 2)
Для установки двух или более приборов в
непрерывный ряд используйте соедини-
тельные детали: вставьте две поставляе-
мые с прибором пластины в боковые пазы
профиля (рис. G); приблизьте следующий
профиль так, чтобы пластины находились
на середине между двумя профилями
(рис. H); установите соединительную скобу
в точку соединения и закрепите ее вин-
тами, поставляемыми с прибором (рис. I).
Наконец, вставьте пробки в торцы (рис. i2)
Кабельная разводка: извлеките вилку из
соединительного разъема прибора (рис.
C1) и соедините ее с драйвером питания
(рис. C2) (помня о том, что положительный
полюс = Красный, а отрицательный полюс
= Черный); вновь вставьте вилку в соеди-
нительный разъем (рис. C3). (Проверьте
соответствие напряжению питания прибо-
ров LINEA LUCE, которое должно состав-
лять 24 постоянного тока).
www.reggiani.net
2
044
G
H
I
I
2
C
1
C
2
