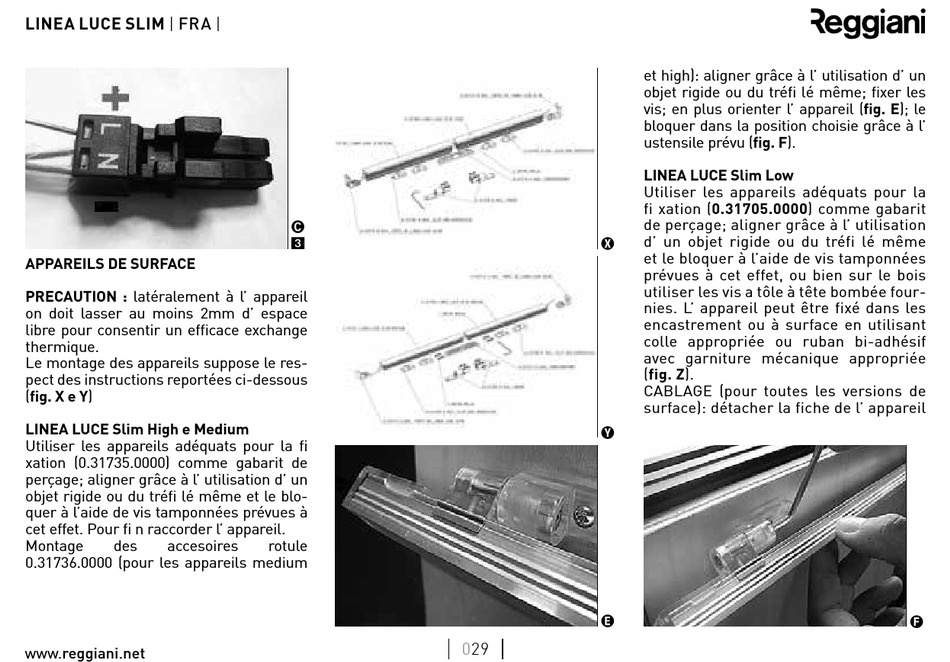

Reggiani linea luce SLIM Montageanweisungen Seite 29

linea luce SliM | FRa |
aPPaReilS De SuRFace
PRecauTiOn : latéralement à l' appareil
on doit lasser au moins 2mm d' espace
libre pour consentir un efficace exchange
thermique.
Le montage des appareils suppose le res-
pect des instructions reportées ci-dessous
(fig. X e Y)
linea luce Slim High e Medium
Utiliser les appareils adéquats pour la fi
xation (0.31735.0000) comme gabarit de
perçage; aligner grâce à l' utilisation d' un
objet rigide ou du tréfi lé même et le blo-
quer à l'aide de vis tamponnées prévues à
cet effet. Pour fi n raccorder l' appareil.
Montage des accesoires
0.31736.0000 (pour les appareils medium
www.reggiani.net
C
3
rotule
X
Y
E
029
et high): aligner grâce à l' utilisation d' un
objet rigide ou du tréfi lé même; fixer les
vis; en plus orienter l' appareil (fig. e); le
bloquer dans la position choisie grâce à l'
ustensile prévu (fig. F).
linea luce Slim low
Utiliser les appareils adéquats pour la
fi xation (0.31705.0000) comme gabarit
de perçage; aligner grâce à l' utilisation
d' un objet rigide ou du tréfi lé même
et le bloquer à l'aide de vis tamponnées
prévues à cet effet, ou bien sur le bois
utiliser les vis a tôle à tête bombée four-
nies. L' appareil peut être fixé dans les
encastrement ou à surface en utilisant
colle appropriée ou ruban bi-adhésif
avec garniture mécanique appropriée
(fig. Z).
CABLAGE (pour toutes les versions de
surface): détacher la fiche de l' appareil
