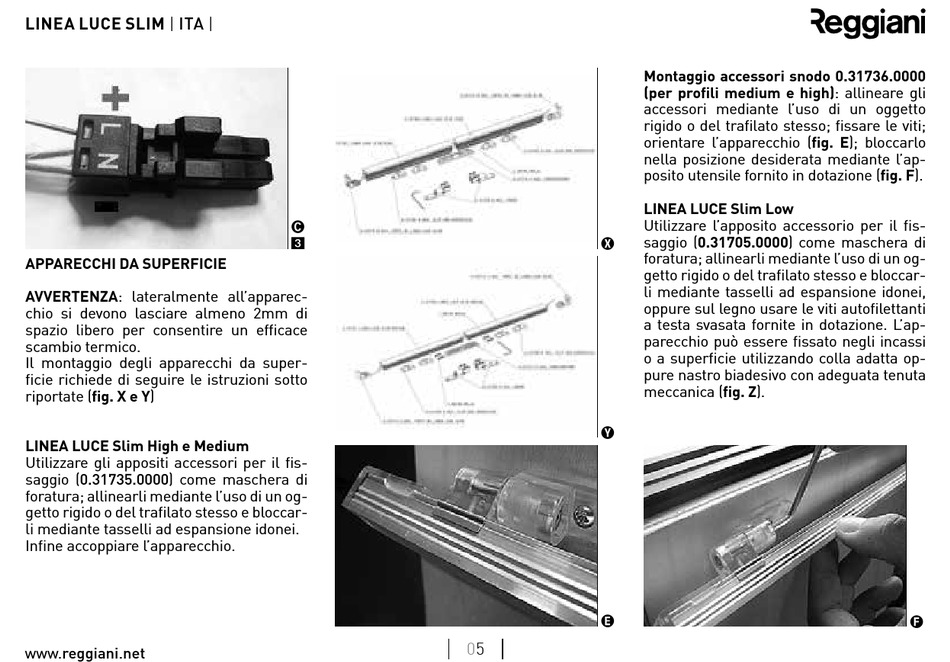

linea luce SliM | ITA |
aPPaReccHi Da SuPeRFicie
aVVeRTenZa: lateralmente all'apparec-
chio si devono lasciare almeno 2mm di
spazio libero per consentire un efficace
scambio termico.
Il montaggio degli apparecchi da super-
ficie richiede di seguire le istruzioni sotto
riportate (fig. X e Y)
linea luce Slim High e Medium
Utilizzare gli appositi accessori per il fis-
saggio (0.31735.0000) come maschera di
foratura; allinearli mediante l'uso di un og-
getto rigido o del trafilato stesso e bloccar-
li mediante tasselli ad espansione idonei.
Infine accoppiare l'apparecchio.
www.reggiani.net
C
3
05
Montaggio accessori snodo 0.31736.0000
(per profili medium e high): allineare gli
accessori mediante l'uso di un oggetto
rigido o del trafilato stesso; fissare le viti;
orientare l'apparecchio (fig. e); bloccarlo
nella posizione desiderata mediante l'ap-
posito utensile fornito in dotazione (fig. F).
linea luce Slim low
Utilizzare l'apposito accessorio per il fis-
saggio (0.31705.0000) come maschera di
X
foratura; allinearli mediante l'uso di un og-
getto rigido o del trafilato stesso e bloccar-
li mediante tasselli ad espansione idonei,
oppure sul legno usare le viti autofilettanti
a testa svasata fornite in dotazione. L'ap-
parecchio può essere fissato negli incassi
o a superficie utilizzando colla adatta op-
pure nastro biadesivo con adeguata tenuta
meccanica (fig. Z).
Y
E F
