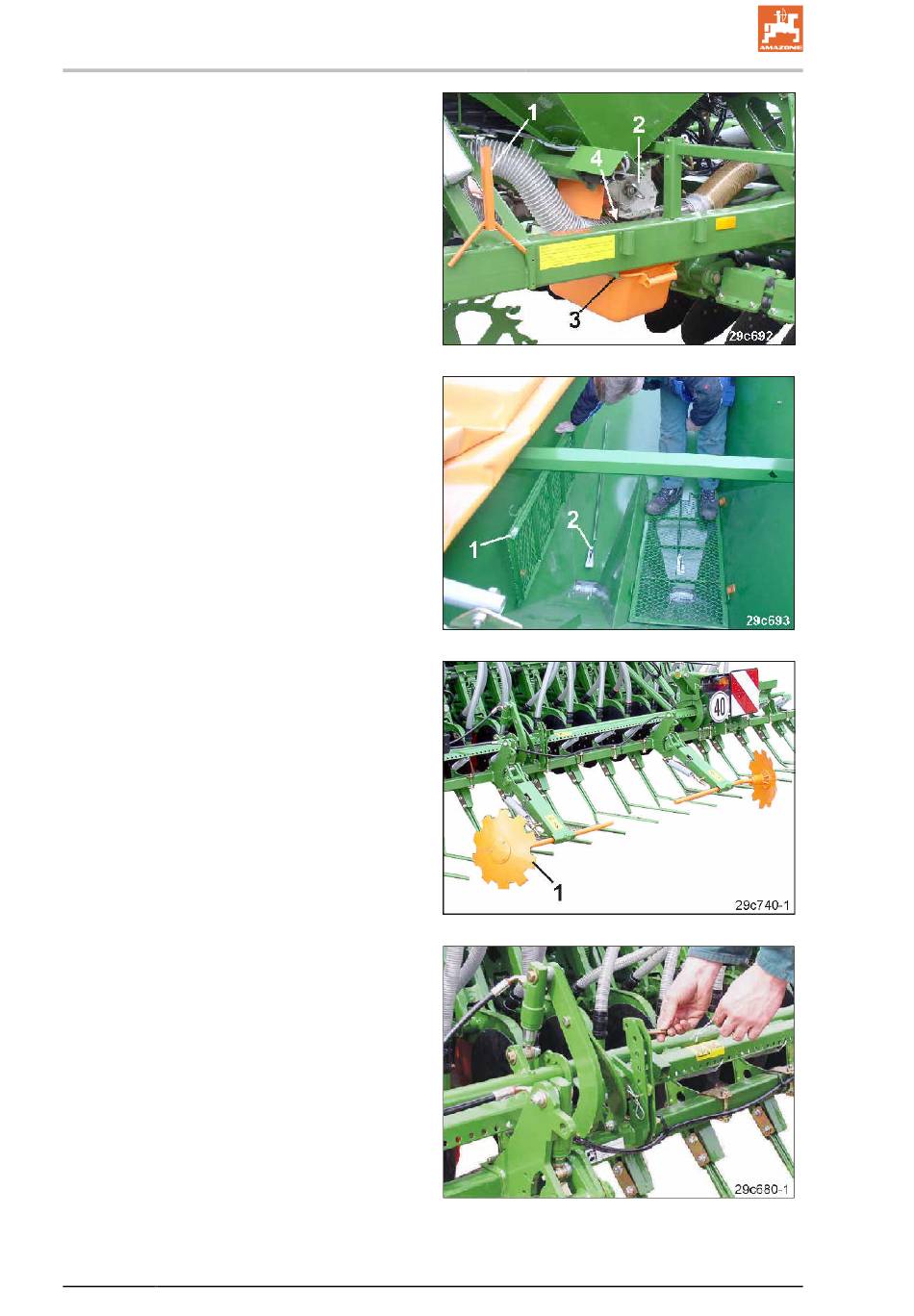

Produktbeschreibung
Fig. 14/...
(1) Abdrehkurbel in Transporthalterung
(2) Dosierer
(3) Halterung für Abdrehwanne zur
Abdrehprobe
(4) Injektorschleuse
Fig. 15/...
(1) Siebroste
(2) Füllstandssensor
Fig. 16/...
(1) Vorauflaufmarkierung
Fig. 17/...
(1) Exaktstriegeldruckverstellung
ο
mechanisch oder
ο
hydraulisch betätigt
36
Fig. 14
Fig. 15
Fig. 16
Fig. 17
