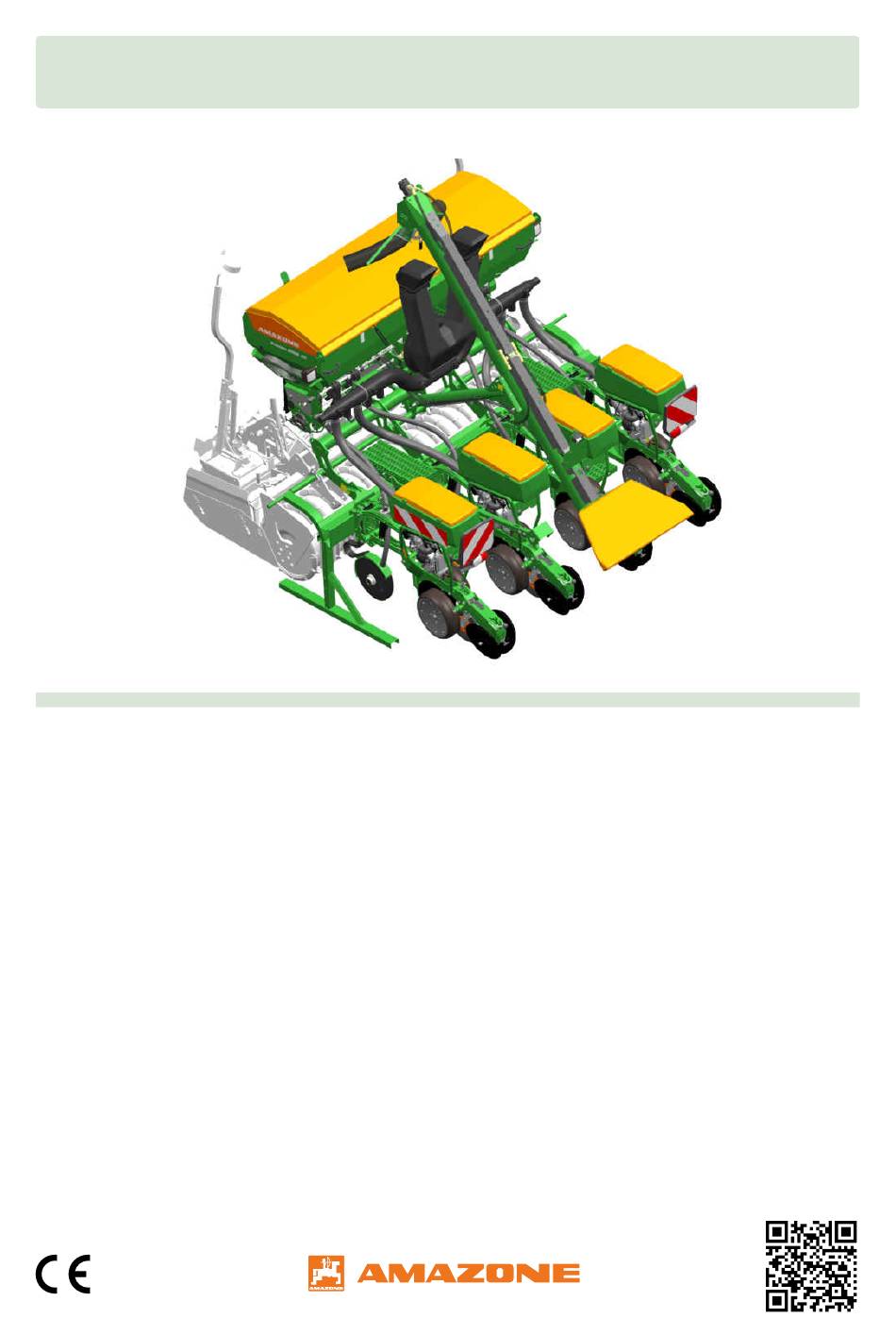

Betriebsanleitung
MG6659-DE-II | C.1 | 10.11.2020
Aufbau-Einzelkorn-Sämaschine
Precea 3000-A
Precea 3000-ACC
SmartLearning
Originalbetriebsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Amazone Precea 3000-A

Inhaltszusammenfassung für Amazone Precea 3000-A

  • Seite 1 Betriebsanleitung MG6659-DE-II | C.1 | 10.11.2020 Aufbau-Einzelkorn-Sämaschine Precea 3000-A Precea 3000-ACC SmartLearning Originalbetriebsanleitung...
  • Seite 2 Tragen Sie hier die Identifikationsdaten der Maschine ein. Die Identifikationsdaten finden Sie auf dem Typenschild.
  • Seite 3 INHALTSVERZEICHNIS INHALTSVERZEICHNIS 4.7.1 Kornvereinzelung 1 Zu dieser Betriebsanleitung 4.7.2 PreTeC-Mulchsaatschar Bedeutung der Betriebsanleitung Düngerausstattung Verwendete Darstellungen 4.8.1 Düngerbehälter 1.2.1 Warnhinweise und Signalworte 4.8.2 FerTeC Twin-Düngerschar 1.2.2 Weitere Hinweise 4.8.3 Befüllschnecke 1.2.3 Handlungsanweisungen Mikrogranulatstreuer 1.2.4 Aufzählungen 4.10 Versorgungsleitungen 1.2.5 Positionszahlen in Abbildungen 4.10.1 Spannungsversorgung Mitgeltende Dokumente...
  • Seite 4 INHALTSVERZEICHNIS Reihenabstände 6.4.1 Maschine anheben Anbaukategorie Zulässige Nutzlast berechnen Arbeitsgeschwindigkeit 7 Maschine verwenden 5.10 Leistungsmerkmale des Traktors Maschine einsetzen 5.11 Leistungsmerkmale der Maschine Im Vorgewende wenden 5.12 Angaben zur Ablagetiefe prüfen Geräuschentwicklung Verschiebefahrgasse verwenden 5.13 Befahrbare Hangneigung 8 Maschine abstellen 6 Maschine vorbereiten Düngerbehälter entleeren Erforderliche...

  • Seite 5: Inhaltsverzeichnis

    INHALTSVERZEICHNIS 9.1.9 Anzugsmoment Radarsensorschrauben prüfen 9.1.10 Anzugsmoment Scharverbindung prüfen 9.1.11 Oberlenkerbolzen und Unterlenkerbolzen prüfen 9.1.12 Hydraulikschläuche prüfen 9.1.13 Gebläseläufer reinigen 9.1.14 Zyklonabscheider reinigen 9.1.15 Ansaugkorb reinigen 9.1.16 Befüllschnecke reinigen 9.1.17 Düngerbehälter reinigen 9.1.18 Düngerdosierer reinigen 9.1.19 Mikrogranulatdosierer reinigen 9.1.20 Mikrogranulatdosierer Bodenklappe einstellen 9.1.21 Vereinzelung reinigen...

  • Seite 7: Verwendete Darstellungen

    1 | Zu dieser Betriebsanleitung Zu dieser Betriebsanleitung CMS-T-00000081-B.1 Bedeutung der Betriebsanleitung CMS-T-006245-A.1 Die Betriebsanleitung ist ein wichtiges Dokument und ein Teil der Maschine. Sie richtet sich an den Anwen- der und enthält sicherheitsrelevante Angaben. Nur die in der Betriebsanleitung angegebenen Vorge- hensweisen sind sicher.

  • Seite 8: Weitere Hinweise

    1 | Zu dieser Betriebsanleitung Verwendete Darstellungen GEFAHR Kennzeichnet eine unmittelbare Gefähr- dung mit hohem Risiko für schwerste Kör- perverletzung, wie Verlust von Körpertei- len oder Tod. WARNUNG Kennzeichnet eine mögliche Gefährdung mit mittlerem Risiko für schwerste Körper- verletzung oder Tod. VORSICHT Kennzeichnet eine Gefährdung mit gerin- gem Risiko für leichte oder mittelschwere...

  • Seite 9: Handlungsanweisungen Und Reaktionen

    1 | Zu dieser Betriebsanleitung Verwendete Darstellungen Handlungsanweisungen dargestellt. Die vorgegebene Reihenfolge der Handlungen muss eingehalten wer- den. Beispiel: 1. Handlungsanweisung 1 2. Handlungsanweisung 2 1.2.3.1 Handlungsanweisungen und Reaktionen CMS-T-005678-B.1 Reaktionen auf Handlungsanweisungen sind durch einen Pfeil markiert. Beispiel: 1. Handlungsanweisung 1 Reaktion auf Handlungsanweisung 1 2.

  • Seite 10: Handlungsanweisungen Ohne Reihenfolge

    1 | Zu dieser Betriebsanleitung Mitgeltende Dokumente Handlungsanweisungen ohne Reihenfolge CMS-T-005214-C.1 Handlungsanweisungen, die nicht einer bestimmten Reihenfolge befolgt werden müssen, werden in Lis- tenform mit Pfeilen dargestellt. Beispiel: Handlungsanweisung Handlungsanweisung Handlungsanweisung 1.2.4 Aufzählungen CMS-T-000024-A.1 Aufzählungen ohne zwingende Reihenfolge sind als Liste mit Aufzählungspunkten dargestellt.

  • Seite 11: Ihre Meinung Ist Gefragt

    Technische Redaktion Mit Ihren Verbesserungsvorschlägen helfen Sie mit, Postfach 51 eine immer benutzerfreundlichere Betriebsanleitung D-49202 Hasbergen zu gestalten. Senden Sie uns Ihre Vorschläge bitte per Brief, Fax oder E-Mail. Fax: +49 (0) 5405 501-234 E-Mail: td@amazone.de MG6659-DE-II | C.1 | 10.11.2020...

  • Seite 12: Sicherheit Und Verantwortung

    2 | Sicherheit und Verantwortung Sicherheit und Verantwortung CMS-T-00002298-F.1 Grundlegende Sicherheitshinweise CMS-T-00002301-F.1 2.1.1 Sichere Betriebsorganisation CMS-T-00002302-C.1 2.1.1.1 Personalqualifikation CMS-T-00002306-A.1 Anforderungen an alle Personen, die mit der Maschine arbeiten CMS-T-00002310-A.1 Wenn die Maschine unsachgemäß verwendet wird, können Personen verletzt oder getötet wer- den.

  • Seite 13: Landwirtschaftliche Hilfskraft

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise Qualifikationsstufen CMS-T-00002311-A.1 Für die Arbeit mit der Maschine werden folgende Qualifikationsstufen vorausgesetzt: Landwirt Landwirtschaftliche Hilfskraft Die in dieser Betriebsanleitung beschriebenen Tätig- keiten können grundsätzlich von Personen mit der Qualifikationsstufe „Landwirtschaftliche Hilfskraft“ ausgeführt werden. Landwirt CMS-T-00002312-A.1 Landwirte nutzen Landmaschinen für die Bewirtschaf-...

  • Seite 14: Arbeitsplätze Und Mitfahrende Personen

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise Angestellte des Landwirts (z. B. Traktorist) Familienmitglieder des Landwirts Beispieltätigkeiten: Führen der Maschine Arbeitstiefe einstellen 2.1.1.2 Arbeitsplätze und mitfahrende Personen CMS-T-00002307-B.1 Mitfahrende Personen Mitfahrende Personen können durch Maschinen- bewegungen fallen, überrollt und schwer verletzt oder getötet werden.

  • Seite 15: Betriebssicherheit

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise 2.1.1.4 Betriebssicherheit CMS-T-00002309-C.1 Technisch einwandfreier Zustand CMS-T-00002314-C.1 Nur ordnungsgemäß vorbereitete Maschine verwenden Ohne ordnungsgemäße Vorbereitung gemäß die- ser Betriebsanleitung ist die Betriebssicherheit der Maschine nicht gewährleistet. Dadurch kön- nen Unfälle verursacht und Personen schwer ver- letzt oder getötet werden.

  • Seite 16: Persönliche Schutzausrüstung

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise Persönliche Schutzausrüstung CMS-T-00002316-B.1 Persönliche Schutzausrüstung Das Tragen von persönlichen Schutzausrüstun- gen ist ein wichtiger Baustein der Sicherheit. Feh- lende oder ungeeignete persönliche Schutzaus- rüstungen erhöhen das Risiko von Gesundheits- schäden und Verletzungen von Personen. Per- sönliche Schutzausrüstungen sind beispielswei- se: Arbeitshandschuhe, Sicherheitsschuhe, Schutzkleidung, Atemschutz, Gehörschutz, Ge-...

  • Seite 17: Gefahren Kennen Und Vermeiden

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise Warnbilder CMS-T-00002317-B.1 Warnbilder lesbar halten Warnbilder an der Maschine warnen vor Gefähr- dungen an Gefahrenstellen und sind wichtiger Bestandteil der Sicherheitsausstattung der Ma- schine. Fehlende Warnbilder erhöhen das Risiko von schweren und tödlichen Verletzungen für Personen.

  • Seite 18: Gefahrenbereiche

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise 2.1.2.2 Gefahrenbereiche CMS-T-00002319-C.1 Gefahrenbereiche an der Maschine In den Gefahrenbereichen bestehen folgende we- sentliche Gefährdungen: Die Maschine und deren Arbeitswerkzeuge bewe- gen sich arbeitsbedingt. Hydraulisch angehobene Maschinenteile können unbemerkt und langsam absinken. Traktor und Maschine können unbeabsichtigt wegrollen.

  • Seite 19: Sicheres Arbeiten Und Sicherer Umgang Mit Der Maschine

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise 2.1.3 Sicheres Arbeiten und sicherer Umgang mit der Maschine CMS-T-00002304-D.1 2.1.3.1 Maschinen kuppeln CMS-T-00002320-B.1 Maschine mit Traktor kuppeln Wenn die Maschine fehlerhaft mit dem Traktor gekuppelt wird, entstehen Gefahren, die schwere Unfälle verursachen können. Zwischen dem Traktor und der Maschine gibt es Quetschstellen und Scherstellen im Bereich der Kupplungspunkte.

  • Seite 20: Fahrsicherheit

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise 2.1.3.2 Fahrsicherheit CMS-T-00002321-B.1 Gefahren beim Fahren auf Straße und Feld An einen Traktor angebaute oder angehängte Maschinen sowie Frontgewichte oder Heckge- wichte beeinflussen das Fahrverhalten sowie die Lenkfähigkeit und Bremsfähigkeit des Traktors. Die Fahreigenschaften hängen auch vom Be- triebszustand, von der Befüllung oder Beladung und vom Untergrund ab.
  • Seite 21 2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise Maschine für die Straßenfahrt vorbereiten Wenn die Maschine nicht ordnungsgemäß für die Straßenfahrt vorbereitet wird, können schwere Unfälle im Straßenverkehr die Folge sein. Bereiten Sie die Maschine vor jeder Straßen- fahrt für die Straßenfahrt vor. Maschine abstellen Die abgestellte Maschine kann kippen.

  • Seite 22: Sichere Wartung Und Änderung

    Fach- werkstatt vornehmen. Damit die Betriebserlaubnis nach nationa‐ len und internationalen Vorschriften ihre Gültigkeit behält, stellen Sie sicher, dass die Fachwerkstatt nur die von AMAZONE freigegebenen Umbautei- le, Ersatzteile und Sonderausstattungen ver- wendet. MG6659-DE-II | C.1 | 10.11.2020...

  • Seite 23: Arbeiten An Der Maschine

    2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise 2.1.4.2 Arbeiten an der Maschine CMS-T-00002323-B.1 Arbeiten nur an der stillgesetzten Maschine Wenn die Maschine nicht stillgesetzt ist, können sich Teile unbeabsichtigt bewegen, oder die Ma- schine kann sich in Bewegung setzen. Dadurch können Personen schwer verletzt oder getötet werden.
  • Seite 24 2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise Instandhaltungsarbeiten Unsachgemäße Instandhaltungsarbeiten, insbe- sondere an sicherheitsrelevanten Bauteilen, ge- fährden die Betriebssicherheit. Dadurch können Unfälle verursacht und Personen schwer verletzt oder getötet werden. Zu den sicherheitsrelevan- ten Bauteilen gehören beispielsweise Hydraulik- bauteile, Elektronikbauteile, Rahmen, Federn, Anhängekupplung, Achsen und Achsaufhängun- gen, Leitungen und Behälter die brennbare Sub- stanzen enthalten.
  • Seite 25 2 | Sicherheit und Verantwortung Grundlegende Sicherheitshinweise Angehobene Maschinenteile Angehobene Maschinenteile können unbeabsich- tigt absinken und Personen quetschen und töten. Verweilen Sie nie unter angehobenen Ma- schinenteilen. Wenn Sie an oder unter angehobenen Ma‐ schinenteilen Arbeiten durchführen müssen, senken Sie die Maschinenteile ab oder si- chern Sie die angehobenen Maschinenteile mit mechanischer Abstützvorrichtung oder hydraulischer Absperrvorrichtung.

  • Seite 26: Sonderausstattungen Und Ersatzteile

    2.1.4.4 Sonderausstattungen und Ersatzteile CMS-T-00002325-B.1 Sonderausstattungen, Zubehör und Ersatztei- Sonderausstattungen, Zubehör und Ersatzteile, die nicht den Anforderungen von AMAZONE ent- sprechen, können die Betriebssicherheit der Ma- schine beeinträchtigen und Unfälle verursachen. Verwenden Sie nur Originalteile oder Teile, die den Anforderungen von AMAZONE ent- sprechen.
  • Seite 27 2 | Sicherheit und Verantwortung Sicherheitsroutinen Sicherheitsroutinen CMS-T-00002300-B.1 Traktor und Maschine sichern Wenn Traktor und Maschine nicht gesichert sind gegen unbeabsichtigtes Starten und Wegrollen, können sich Traktor und Maschine unkontrolliert in Bewegung setzen und Personen überrollen, zerquetschen und erschlagen. Senken Sie die angehobene Maschine oder die angehobenen Maschinenteile ab.
  • Seite 28 2 | Sicherheit und Verantwortung Sicherheitsroutinen Schutzvorrichtungen funktionsfähig halten Wenn Schutzvorrichtungen fehlen, beschädigt, fehlerhaft oder demontiert sind, können Maschi- nenteile Personen schwer verletzen oder töten. Prüfen Sie die Maschine mindestens einmal pro Tag auf Schäden, ordnungsgemäße Mon- tage und Funktionsfähigkeit der Schutzvor- richtungen.
  • Seite 29 2 | Sicherheit und Verantwortung Sicherheitsroutinen Aufsteigen und Absteigen Durch nachlässiges Verhalten beim Aufsteigen und Absteigen können Personen vom Aufstieg fallen. Personen, die außerhalb der vorgesehe- nen Aufstiege auf die Maschine steigen, können ausrutschen, fallen und sich schwer verletzen. Nutzen Sie nur die vorgesehenen Aufstiege Schmutz sowie Betriebsstoffe können die Trittsicherheit und Standsicherheit beein‐...

  • Seite 30: Bestimmungsgemäße Verwendung

    3 | Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung CMS-T-00002353-A.1 Die Maschine ist ausschließlich für den fachlichen Einsatz nach den Regeln der landwirtschaftlichen Praxis zur präzisen Ausbringung von Saatgütern gebaut. Die Maschine ist geeignet und vorgesehen zur präzisen Ausbringung verschiedener Saatgüter. Das Saatgutkorn wird vereinzelt und in der ge- wünschten Tiefe und Abstand im Boden abgelegt.

  • Seite 31: Produktbeschreibung

    4 | Produktbeschreibung Produktbeschreibung CMS-T-00003748-B.1 Maschine im Überblick CMS-T-00003754-B.1 CMS-I-00002747 MG6659-DE-II | C.1 | 10.11.2020...

  • Seite 32: Funktion Der Maschine

    4 | Produktbeschreibung Funktion der Maschine Düngerbehälter Radarsensor Druckluftgebläse Ladesteg Beleuchtung und Kenntlichmachung für die Stra- Arbeitsbeleuchtung ßenfahrt Düngerbefüllschnecke CMS-I-00002748 Säaggregat Schnellkuppelsystem QuickLink Düngerschar Oberlenker Abstellstütze Behälter für Maschinenunterlagen Funktion der Maschine CMS-T-00005720-A.1 Für den Einsatz der Maschine ist eine Bodenbearbei- tungsmaschine mit QuickLink-Schnittstelle als Träger- maschine erforderlich.

  • Seite 33: Sonderausstattungen

    4 | Produktbeschreibung Sonderausstattungen In der Basisversion besteht die Maschine aus einem Rahmen mit dem Schnellkuppelsystem QuickLink, ei- nem Druckluftgebläse und Säaggregaten. Pro Reihe arbeitet ein Säaggregat, bestehend aus Säschar mit einer Kornvereinzelung und Saatgutbehälter. Das Druckluftgebläse erzeugt den Überdruck für die Korn- vereinzelung.

  • Seite 34: Schutzgitterverriegelung

    4 | Produktbeschreibung Schutzvorrichtungen Schutzvorrichtungen CMS-T-00003749-A.1 4.4.1 Düngerdosierantrieb CMS-T-00002012-A.1 4.4.1.1 Schutzgitterverriegelung CMS-T-00002016-A.1 Zum Schutz vor Verletzungen sind die Schutzgitter mit Verriegelungen 1 versehen. 4.4.1.2 Elektrischer Dosierantrieb CMS-T-00002014-A.1 Antriebsschutz Elektrischer Dosierantrieb MG6659-DE-II | C.1 | 10.11.2020...

  • Seite 35: Position Der Warnbilder

    4 | Produktbeschreibung Warnbilder Warnbilder CMS-T-00003751-B.1 4.5.1 Position der Warnbilder CMS-T-00003752-A.1 CMS-I-00002926 4.5.2 Aufbau der Warnbilder CMS-T-000141-D.1 Warnbilder kennzeichnen Gefahrenstellen an der Ma- schine und warnen vor Restgefahren. In diesen Ge- fahrenstellen sind permanent gegenwärtige oder un- erwartet auftretende Gefährdungen vorhanden. Ein Warnbild besteht aus 2 Feldern: Feld 1 zeigt Folgendes: Den bildhaften Gefahrenbereich umgeben von...

  • Seite 36: Beschreibung Der Warnbilder

    4 | Produktbeschreibung Druckluftgebläse 4.5.3 Beschreibung der Warnbilder CMS-T-00003753-A.1 MD082 Sturzgefahr von Personen von Trittflächen und Plattformen beim Mitfahren auf der Maschine Lassen Sie nie Personen auf der Maschine mit- fahren. Lassen Sie nie Personen auf die fahrende Ma- schine aufsteigen. Druckluftgebläse CMS-T-00001782-A.1 HINWEIS...
  • Seite 37 4 | Produktbeschreibung Saatausstattung Einstellung der Vereinzelungsscheibendrehzahl ein- gestellt. Je nach Ausstattung der Maschine wird die Drehzahl der Vereinzelungsscheiben im mechani- schen Verstellgetriebe oder im Bedien-Terminal ein- gestellt. Jede Kornvereinzelung verfügt über einen ei- genen Saatgutbehälter. Das Saatgut fließt durch die Zulauföffnung in die Kornvereinzelung.
  • Seite 38 4 | Produktbeschreibung Saatausstattung 4.7.2 PreTeC-Mulchsaatschar CMS-T-00005814-A.1 4.7.2.1 Säaggregat CMS-T-00001771-C.1 Das Säaggregat wird auf gepflügten oder gemulchten Böden eingesetzt. Das Säaggregat besteht aus der Kornvereinzelung, dem Saatgutbehälter und dem Schar. Die Saatgut-Ablagetiefe und der Schardruck sind einstellbar. Das Schar wird mit den Tragrollen über den Boden geführt.

  • Seite 39: Furchenformer Und Saatandruckrolle

    4 | Produktbeschreibung Saatausstattung Tiefenführungsrollen Abstreifer CMS-I-00001954 Tiefenführungsrolle Einsatzbedingungen 400 x 65 mm leichte Böden 400 x 115 mm schwere Böden 4.7.2.3 Furchenformer und Saatandruckrolle CMS-T-00001993-C.1 Der Furchenformer 2 bildet mit der Saatandruckrol- le 1 eine zentrale Funktionseinheit im Schar. Der Furchenformer bildet die Säfurche.

  • Seite 40: Klutenräumer

    4 | Produktbeschreibung Saatausstattung CMS-I-00001953 Nummer Andruckrollen Einsatzbedingungen glatte Andruckrollen 350x33 leichte Böden glatte Andruckrollen 350x50 mittelschwere Böden gezackte Andruckrollen 350x50 schwere Böden 4.7.2.5 Klutenräumer CMS-T-00001976-A.1 Die Klutenräumer ermöglichen auf Böden mit groben Oberflächenstrukturen den ruhigen Lauf der Säaggre- gate. Die Klutenräumer und die Klutenräumerspitze sind höheneinstellbar.

  • Seite 41: Scheibenzustreicher

    4 | Produktbeschreibung Saatausstattung Handgriff Sternräumer CMS-I-00002090 4.7.2.7 Scheibenzustreicher CMS-T-00001978-A.1 Die Scheibenzustreicher werden auf gepflügten oder gemulchten Böden eingesetzt. Sie bedecken die Sä- furche mit Feinerde. Der Scheibenzustreicherdruck ist einstellbar. Scheibenzustreicher Einstellhebel Scheibenzustreicher CMS-I-00001962 4.7.2.8 Aufstandskraftregelung CMS-T-00005815-A.1 Das hydraulische Schardrucksystem kann mit einer Aufstandskraftregelung ausgerütstet sein.

  • Seite 42: Düngerausstattung

    4 | Produktbeschreibung Düngerausstattung Düngerausstattung CMS-T-00005886-A.1 4.8.1 Düngerbehälter CMS-T-00001985-C.1 Der Düngerbehälter beinhaltet je nach Maschine oder Konfiguration 950 oder 1250 Liter. Die Düngerdosie- rung wird mit einem mechanischen Bodenradantrieb oder einem elektrischen Antrieb betrieben. Zur Füll- standskontrolle besitzt der Düngerbehälter vorn und hinten große Kontrollfenster.
  • Seite 43 4 | Produktbeschreibung Düngerausstattung Schneidscheiben Düngerschardruckfeder Scharaufnahme CMS-I-00001963 Schneidscheiben Koppelstange, gefedert Einstellvorrichtung CMS-I-00003934 Flüssigdüngeranschluss Flüssigdüngerauslauf CMS-I-00002728 4.8.3 Befüllschnecke CMS-T-00001986-B.1 Mit der Befüllschnecke wird der Befüllvorgang des Düngerbehälters erleichtert. Die Befüllschnecke wird über das Hydrauliksystem des Traktors angetrieben. MG6659-DE-II | C.1 | 10.11.2020...

  • Seite 44: Mikrogranulatstreuer

    4 | Produktbeschreibung Mikrogranulatstreuer Befüllschnecke Einfülltrichter CMS-I-00001964 Mikrogranulatstreuer CMS-T-00003594-B.1 Mit dem Mikrogranulatstreuer wird je nach Anwen- dung Insektizid, Schneckenkorn oder Mikrodünger ausgebracht. Abhängig vom Wirkstoff wird das Aus- bringgut in die Säfurche, in die schließende Säfurche oder auf die geschlossene Säfurche appliziert. Mikrogranulatstreuer Mikrogranulatdosierer Bodenklappe...

  • Seite 45: Spannungsversorgung

    4 | Produktbeschreibung Versorgungsleitungen PreTeC-Mulchsaatschar mit Zustreicher Applikation in die schließende Säfurche, für Schneckenkornanwendungen. Applikation in die Säfurche, für Insektizid- oder Mikrodüngeranwendungen. CMS-I-00003850 PreTeC-Mulchsaatschar ohne Zustreicher Applikation auf die Bodenoberfläche, für Schne- ckenkorn- oder Herbizidanwendungen. Applikation in die Säfurche, für Insektizid- oder Mikrodüngeranwendungen.

  • Seite 46: Hydraulikversorgung

    4 | Produktbeschreibung Versorgungsleitungen Maschinenstecker der integrierten Maschinen- steuerung Maschinenstecker der autarken Maschinensteu- erung Stecker der Beleuchtung für die Straßenfahrt CMS-I-00002606 4.10.2 Hydraulikversorgung CMS-T-00003923-A.1 4.10.2.1 Hydraulikschläuche und Traktorsteuergeräte CMS-T-00002026-B.1 Alle Hydraulikschläuche sind mit Griffen ausgestattet. Die Griffe haben farbige Markierungen mit einer Kennzahl oder einem Kennbuchstaben.

  • Seite 47: Beleuchtung

    4 | Produktbeschreibung Beleuchtung 4.10.2.2 Standard-Hydraulik CMS-T-00003924-A.1 Kennzeichnung Funktion Traktorsteuergerät Natur Befüllschnecke Einschalten einfachwirkend Gebläsehydraulikmotor Einschalten einfachwirkend Druckentlastung über drucklosen Rücklauf. Druckleitung mit Vorrang 4.11 Beleuchtung CMS-T-00005894-A.1 4.11.1 Beleuchtung und Kenntlichmachung für die Straßenfahrt CMS-T-00005895-A.1 Beleuchtung nach hinten Warntafeln Fahrtrichtungsanzeiger Schlussleuchten und Bremsleuchten Rote Rückstrahler Gelbe Rückstrahler...

  • Seite 48: Arbeitsbeleuchtung

    4 | Produktbeschreibung Beleuchtung 4.11.2 Arbeitsbeleuchtung CMS-T-00001779-B.1 Die Arbeitsbeleuchtung dient zur besseren Ausleuch- tung des Arbeitsbereichs. CMS-I-00002218 4.11.3 Behälterinnenbeleuchtung CMS-T-00001987-A.1 Die Vorratsbehälter-Innenbeleuchtung dient zur bes- seren Einsicht in den Düngerbehälter. Die Vorratsbe- hälter-Innenbeleuchtung wird über die Beleuchtung für die Straßenfahrt eingeschaltet. CMS-I-00002219 MG6659-DE-II | C.1 | 10.11.2020...

  • Seite 49: Elektronische Überwachung

    4 | Produktbeschreibung Elektronische Überwachung 4.12 Elektronische Überwachung CMS-T-00001777-C.1 4.12.1 Radarsensor CMS-T-00001778-B.1 Der Radarsensor erfasst bei elektrischen Antrieben die Arbeitsgeschwindigkeit. Aus der Arbeitsgeschwin- digkeit wird die bearbeitete Fläche und die erforderli- che Drehzahl der Dosierantriebe ermittelt. CMS-I-00002221 4.12.2 Leermeldesensoren CMS-T-00001979-B.1 4.12.2.1 Saatgut CMS-T-00001981-B.1 Der Leermeldesensor 1 löst Alarm aus, sobald der...
  • Seite 50 4 | Produktbeschreibung GewindePack 4.12.2.2 Dünger CMS-T-00001983-A.1 Der Leermeldesensor 1 löst Alarm aus, sobald der Leermeldesensor nicht mehr vom Dünger bedeckt ist. Der Leermeldesensor kann in verschiedenen Positio- nen 2 montiert werden. Damit kann der Auslösezeit- punkt an die Ausbringmenge angepasst werden. 4.12.3 elektronische Abstreiferfernverstellung CMS-T-00001984-B.1 Mit der elektronischen Abstreiferfernverstellung 1...
  • Seite 51 4 | Produktbeschreibung TwinTerminal 4.14 TwinTerminal CMS-T-00004156-A.1 Mit dem TwinTerminal können folgende Funktionen ausgeführt werden: Ausbringmenge kalibrieren Maschine entleeren Kommunikation mit dem Bedien-Terminal Kalibrierparameter eingeben Aufgefangene Saagutmenge eingeben CMS-I-00003079 MG6659-DE-II | C.1 | 10.11.2020...

  • Seite 52: Technische Daten

    5 | Technische Daten Technische Daten CMS-T-00003761-B.1 Seriennummer CMS-T-00003765-A.1 Die Seriennummer 1 der Maschine ist zur Kenn- zeichnung am Anbaurahmen rechts eingeprägt. CMS-I-00002749 Typenschild und CE-Kennzeichnung CMS-T-00003777-B.1 Das Typenschild 1 und die CE-Kennzeichnung 2 der Maschine ist zur Kennzeichnung am Anbaurah- men rechts angebracht.

  • Seite 53: Abmessungen

    Grundgewicht in kg Zulässiger Systemdruck in bar CMS-I-00000490 Zulässiges Gesamtgewicht in kg Werk Modelljahr CE-Kennzeichnung mit Baujahr CMS-I-00000512 Abmessungen CMS-T-00003802-B.1 Precea 3000-ACC mit Precea 3000-A / -ACC Ausstattungsmerkmal Düngerschnecke [mm] [mm] Transportbreite 3000 3000 Transporthöhe < 4000 < 4000 maximale Länge...

  • Seite 54: Dosierung

    5 | Technische Daten Dosierung Dosierung CMS-T-00002360-D.1 5.5.1 Saatgutdosierung CMS-T-00002361-D.1 HINWEIS Der Sollabstand ist abhängig von der Saatgutsor- HINWEIS Der Sollabstand kann bei einem elektrischen An- trieb über die Fahrgeschwindigkeit angepasst werden. Der minimale Sollabstand bezieht sich auf die maximale Arbeitsgeschwindigkeit, die maximale Vereinzelungsdrehzahl und die größte Vereinze- lungsscheibe.

  • Seite 55: Mikrogranulatdosierung

    5 | Technische Daten Schare Antrieb maximale Ausbringmenge [Kilogramm / ha] Elektrischer Antrieb Mechanischer Antrieb Düngerbehälter [Liter] 950 / 1250 5.5.3 Mikrogranulatdosierung CMS-T-00005413-A.1 HINWEIS Der Ausbringmenge kann bei einem elektrischen Antrieb über die Fahrgeschwindigkeit angepasst werden. Die maximale Ausbringmenge ist abhängig vom Dosiergut.
  • Seite 56 Wird über das PreTeC-Mulchsaat- FerTeC Twin, gekoppelt 3 - 12 schar eingestellt. Reihenabstände CMS-T-00003764-A.1 HINWEIS Ein nachträglicher Umbau der Reihenzahl ist möglich. Für weitere Informationen kontaktieren Sie Ihren AMAZONE Kundendienst. Precea Anzahl Reihen Abstand Säschare [cm] Arbeitsbreite [m] 3,00 3000-A/-ACC 3,00 3,00 Anbaukategorie CMS-T-00003763-A.1...

  • Seite 57: Arbeitsgeschwindigkeit

    Die Arbeitsgeschwindigkeit muss an das Boden- bearbeitungsgerät angepasst werden. Dosierantriebe Empfohlener Geschwindigkeitsbereich Elektrisch 2-15 km/h 5.10 Leistungsmerkmale des Traktors CMS-T-00003766-B.1 Motorleistung Precea 3000-A /-ACC ab 81 kW / 160 PS Elektrik Batteriespannung 12 V Traktorgrundausstattung für ISOBUS 25 A Steckdose für Beleuchtung 7-polig Hydraulik...

  • Seite 58: Leistungsmerkmale Der Maschine

    5 | Technische Daten Leistungsmerkmale der Maschine 5.11 Leistungsmerkmale der Maschine CMS-T-00005494-A.1 Elektrik Zulässige Anschlussleistung der Arbeitsbeleuchtung 48 Watt 5.12 Angaben zur Geräuschentwicklung CMS-T-00002296-B.1 Der arbeitsplatzbezogene Emissionsschalldruckpegel ist geringer als 70 dB(A), gemessen im Betriebszu- stand bei geschlossener Kabine am Ohr des Traktor- fahrers.

  • Seite 59: Maschine Vorbereiten

    6 | Maschine vorbereiten Maschine vorbereiten CMS-T-00003739-B.1 Erforderliche Traktoreigenschaften berechnen CMS-T-00003740-A.1 CMS-I-00000581 Ermittelte Bezeichnung Einheit Beschreibung Werte Traktorleergewicht Vorderachslast des betriebsbereiten Traktors ohne Anbau- maschine oder Gewichte Hinterachslast des betriebsbereiten Traktors ohne Anbau- maschine oder Gewichte Gesamtgewicht der Frontanbaumaschine oder Frontge- wicht Zulässiges Gesamtgewicht der Heckanbaumaschine oder Heckgewicht...

  • Seite 60: Beschreibung

    6 | Maschine vorbereiten Erforderliche Traktoreigenschaften berechnen Ermittelte Bezeichnung Einheit Beschreibung Werte Abstand zwischen Schwerpunkt Frontanbaumaschine oder Frontgewicht und Vorderachsmitte Abstand zwischen Vorderachsmitte und Mitte Unterlenker- anschluss Schwerpunktabstand: Abstand zwischen Schwerpunkt Frontanbaumaschine oder Frontgewicht und Mitte Unter- lenkeranschluss Radstand Abstand zwischen Hinterachsmitte und Mitte Unterlenker- anschluss Schwerpunktabstand: Abstand zwischen Mitte des Unter- lenker-Kuppelpunkts und Schwerpunkt der Heckanbauma-...
  • Seite 61 6 | Maschine vorbereiten Erforderliche Traktoreigenschaften berechnen 3. Tatsächliches Gesamtgewicht der Kombination aus Traktor und Maschine berechnen. CMS-I-00000515 4. Tatsächliche Hinterachslast berechnen. Htat Vtat Htat Htat CMS-I-00000514 5. Reifentragfähigkeit für zwei Traktorreifen in Her- stellerangaben ermitteln. 6. Die ermittelten Werte in der nachfolgenden Tabel- le notieren.

  • Seite 62: Maschine Kuppeln

    6 | Maschine vorbereiten Maschine kuppeln Maschine kuppeln CMS-T-00003746-B.1 6.2.1 Hydraulikschläuche ankuppeln CMS-T-00000276-D.1 WARNUNG Verletzungsgefahr bis hin zum Tod Wenn Hydraulikleitungen falsch angeschlos- sen sind, können Hydraulikfunktionen fehler- haft sein. Beachten Sie beim Kuppeln der Hydrau- likschläuche die farbigen Markierungen an den Hydrauliksteckern.

  • Seite 63: Spannungsversorgung Ankuppeln

    6 | Maschine vorbereiten Maschine kuppeln 6.2.2 Spannungsversorgung ankuppeln CMS-T-00001399-B.1 1. Stecker 1 für Spannungsversorgung einste- cken. 2. Spannungsversorgungskabel mit ausreichender Bewegungsfreiheit und ohne Scheuerstellen oder Klemmstellen verlegen. 3. Beleuchtung an der Maschine auf Funktion prü- fen. CMS-I-00001048 6.2.3 3-Punkt-Anbaurahmen ankuppeln CMS-T-00001400-C.1 1.
  • Seite 64 6 | Maschine vorbereiten Maschine kuppeln 3. Beidseitig die Kupplungsstücke 1 montieren. CMS-I-00002753 4. Beidseitig die Kupplungsstücke 1 mit den Klappsteckern 2 sichern. CMS-I-00002758 5. Länge vom Oberlenker einstellen. CMS-I-00004242 MG6659-DE-II | C.1 | 10.11.2020...
  • Seite 65 6 | Maschine vorbereiten Maschine kuppeln 6. Oberlenker 2 montieren. 7. Oberlenkerbolzen 3 an die Maschine montie- ren. 8. Oberlenkerbolzen mit dem Klappstecker sichern. 9. Oberlenkerbolzen 1 an das Bodenbearbei- tungsgerät montieren. 10. Oberlenkerbolzen mit dem Klappstecker sichern. CMS-I-00002751 WARNUNG Die Abstellstützen besitzen keine Arretie- rung Damit die Abstellstützen während der...
  • Seite 66 6 | Maschine vorbereiten Maschine kuppeln Um den Arbeitsstellungssensor und die Spuran‐ reisserbetätigung mit der Maschine zu verbin‐ den, Signal Versorgungsleitung 1 mit dem Kreisel- grubber 2 verbinden. CMS-I-00004120 17. Beidseitig die rückwärtige Beleuchtung 1 vom Kreiselgrubber trennen. 18. Beidseitig die rückwärtige Beleuchtung der Pre- cea mit dem Kreiselgrubber 2 verbinden.

  • Seite 67: Maschine Für Den Einsatz Vorbereiten

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Maschine für den Einsatz vorbereiten CMS-T-00003741-B.1 6.3.1 Arbeitsstellungssensor anpassen CMS-T-00003625-B.1 Der Arbeitsstellungssensor überwacht die Maschi- nenstellung in der 3-Punkt-Hydraulik und schaltet die Dosierantriebe. Die Betätigungshebellänge ist ein- stellbar. Für eine sichere Betätigung muss der Be- dienhebel an einer ebenen Anlagefläche anliegen.
  • Seite 68 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 1. Saatgutbehälter-Deckel 1 nach unten drücken. 2. Verschluss 2 entriegeln. CMS-I-00001886 3. Saatgutbehälter-Deckel öffnen. 4. Saatgutbehälter befüllen. CMS-I-00001887 5. Deckeldichtung und Dichtfläche 1 säubern. 6. Saatgutbehälter 2 schließen. Der Verschluss verriegelt spürbar. CMS-I-00001889 MG6659-DE-II | C.1 | 10.11.2020...

  • Seite 69: Düngerbehälter Über Den Ladesteg Befüllen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.3.3 Düngerbehälter befüllen CMS-T-00001910-C.1 6.3.3.1 Düngerbehälter über den Ladesteg befüllen CMS-T-00001911-C.1 HINWEIS Schutz- und Funktionsgitter im Düngerbehälter sind geschlossen. Nur ein geschlossenes Schutz- und Funktionsgitter verhindert, dass Düngerklum- pen und/oder Fremdkörper in den Düngerbehälter gelangen und die Dosierung verstopfen.

  • Seite 70: Düngerbehälter Mit Der Befüllschnecke Befüllen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 11. Düngerbehälterplane mit Gummischlaufen si- chern. Um die Leiter einzuklappen, siehe "Ladesteg mit Leiter bedienen". Leiter in Parkposition bringen und sichern. 6.3.3.2 Düngerbehälter mit der Befüllschnecke befüllen CMS-T-00001912-A.1 HINWEIS Schutz- und Funktionsgitter im Düngerbehälter sind geschlossen.

  • Seite 71: Mikrogranulatstreuer Für Den Einsatz Vorbereiten

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 8. Antrieb der Befüllschnecke am Kugelhahn 1 langsam einschalten. Füllstand im Düngerbehälter steigt an. HINWEIS Zulässige Nutzlast der Maschine und Achslasten des Traktors ermitteln. 9. Füllstand über die Kontrollfenster überwachen. CMS-I-00001895 Wenn der Füllstand über die Kontrollfenster‐...
  • Seite 72 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 1. Mikrogranulatbehälter-Deckel 2 nach unten drü- cken. 2. Verschluss 1 entriegeln. CMS-I-00002595 3. Mikrogranulatbehälter-Deckel 1 öffnen. 4. Mikrogranulatbehälter befüllen. CMS-I-00002598 5. Deckeldichtung und Dichtfläche 1 säubern. 6. Mikrogranulatbehälter 2 schließen. Der Verschluss verriegelt spürbar. CMS-I-00002596 MG6659-DE-II | C.1 | 10.11.2020...
  • Seite 73 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.3.4.2 Dosierwalze ersetzen CMS-T-00003598-B.1 1. Schließschieber 1 in die untere Position stellen. CMS-I-00002586 2. Entriegelwerkzeug 2 in Dosiererabdeckung 1 stecken. 3. Dosiererabdeckung am Dosiergehäuse 3 entrie- geln. 4. Dosiererabdeckung öffnen. CMS-I-00002582 5.
  • Seite 74 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 7. Walzenkäfig 1 samt Dosierwalze aus dem Do- siergehäuse entnehmen. CMS-I-00002584 8. Dosierwalze 1 aus dem Walzenkäfig 2 ent- nehmen. Für einen gleichmäßigen Rundlauf die Drehrichtung der gewünschten Dosierwalze an der Markierung 3 ausrichten. Anwen- Ausbring- Dosierrad...

  • Seite 75: Ausbringmenge Für Mikrogranulat Ändern

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 12. Antriebseinheit 1 in die Dosierwalze einsetzen. 13. Antriebseinheit im Uhrzeigersinn drehen. 14. Dosiererabdeckung schließen. Verriegelung rastet ein. 15. Schließschieber in die obere Position stellen. CMS-I-00002585 6.3.4.3 Ausbringmenge für Mikrogranulat ändern CMS-T-00003632-B.1 VORAUSSETZUNGEN Behälter mindestens...

  • Seite 76: Mikrogranulatausbringung Ändern

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 5. Mit der Umschaltklappe 1 den gewünschten Mikrogranulatauslauf aktivieren. Um die Ausbringmenge für das Mikrogranulat zu kalibrieren, siehe Betriebsanleitung ISOBUS-Software "Aus- bringmenge für Dünger oder Mikrogranulat kalib- rieren". 7. Falteimer entleeren. 8.

  • Seite 77: Diffusorwinkel Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Um den, für die Anwendung passenden Auslauf zu aktivieren, die Umschaltklappe 1 in die gewünschte Positi- on bringen. CMS-I-00002580 6.3.4.5 Diffusorwinkel einstellen CMS-T-00003884-B.1 1. Schrauben 1 lösen. 2. Diffusor 2 in die gewünschte Position bringen. oder Kann diegewünschte Position nicht eingestellt werden,...

  • Seite 78: Gebläsedrehzahl Über Hydraulik Einstellen

    Um den Gebläsedruck zu überwachen, siehe Betriebsanleitung ISOBUS. oder Gebläsedruck am Manometer ablesen. HINWEIS Wenn der gewünschte Gebläsedruck nicht er- reicht wird, schafft ein größerer Hydraulikmotor für Abhilfe. Kontaktieren Sie bitte Ihren AMAZONE Kunden- dienst. MG6659-DE-II | C.1 | 10.11.2020...

  • Seite 79: Geschwindigkeitssensor Der Maschine Einrichten

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.3.6 Geschwindigkeitssensor der Maschine einrichten CMS-T-00001908-A.1 Um die Dosierung oder die elektronische Überwa- chung zu starten, wird ein Geschwindigkeitssignal be- nötigt. Dazu kann der Geschwindigkeitssensor der Maschine genutzt werden. 1. Geschwindigkeitssensor der Maschine einrichten. 2.
  • Seite 80 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.3.7.2 Kornabstand prüfen CMS-T-00002354-B.1 Die Ausbringmenge bestimmt den erforderlichen Kornabstand. Durch die Wahl der Vereinzelungs- scheiben und die Einstellung der Vereinzelungsschei- bendrehzahl wird der Kornabstand eingestellt. CMS-I-00002011 1. Ca. 30 m mit Arbeitsgeschwindigkeit säen. 2.

  • Seite 81: Kornvereinzelung Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.3.7.3 Saatgut-Ablagetiefe prüfen CMS-T-00002411-C.1 1. Ca. 30 m mit Arbeitsgeschwindigkeit säen. 2. Mit dem Multitablage-Tester die Körner an mehre- ren Stellen freilegen. 3. Ablesekante des Multitablage-Testers zum schichtweisen Abtragen der Erde verwenden. 4.
  • Seite 82 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Tausend- Bohrungs- Schusska- Schließ- Gebläse- Anzahl Saatgut kornge- durchmes- Farbe naldurch- schieber- druck Bohrungen wicht TKG ser [mm] messer position [mbar] Sojabohne Grau Ø 16 mm D / E 45 ±5 Ackerbohne Ø...
  • Seite 83 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 5. Vereinzelungsscheibe 1 von der Antriebsnabe nehmen. Die Noppen zeigen zum Sägehäuse und rühren das Saatgut für eine optimale Belegung auf. Gewünschte Vereinzelungsscheibe montieren. CMS-I-00001912 7. Verschluss über die Raste 2 drehen. Punkte 1 und 3 sind nicht mehr deckungs- gleich.

  • Seite 84: Abstreifer Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Für Vereinzelungsscheiben 1 mit 1,0 mm, 1,3 mm und 1,6 mm-Bohrungen ist eine schmale Lochbede- ckungsrolle 2 erforderlich. 11. Mutter 3 demontieren. 12. Breite Lochbedeckungsrolle demontieren. 13. Schmale Lochbedeckungsrolle 2 montieren. 14.

  • Seite 85: Abstreifer Elektrisch Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Wenn das Bedien‐Terminal Doppelbelegungen erkennt, Einstellwert am Abstreifer 1 vergrößern. Wenn das Bedien‐Terminal Fehlstellen erkennt, Einstellwert am Abstreifer 1 verringern. 3. Einstellung der Abstreifer auf dem Feld nach kur- zer Fahrstrecke prüfen. CMS-I-00001918 Abstreifer elektrisch einstellen CMS-T-00001897-B.1...

  • Seite 86: Optogeber Wechseln

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Schließschieberstellung an der Markierung 1 able- sen. CMS-I-00001915 Saatgut Schließschieberposition Zulauf verschlossen Zuckerrübe / Raps / Sorghum B / C Sojabohne D / E Mais / Sonnenblume E / F / G Ackerbohne G / H Mit dem Schließschieber die Größe der Zulauföffnung...
  • Seite 87 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten VORAUSSETZUNGEN Gewünschter Furchenformer ist montiert 1. Isobusverbindung zum Traktor trennen. 2. Federstecker 1 demontieren. CMS-I-00003814 3. Schusskanal 3 gegen die Dichtung 2 in den Trichter 1 drücken. 4. Schusskanal vom Optogeber schwenken und nach oben ziehen.
  • Seite 88 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 7. Steckverbindung 3 trennen. 8. Optogeber 1 nach unten bewegen. 9. Dichtung 2 demontieren. CMS-I-00003817 10. Optogeber 1 demontieren. CMS-I-00002827 11. Gewünschten Optogeber 1 montieren. CMS-I-00002826 MG6659-DE-II | C.1 | 10.11.2020...
  • Seite 89 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 12. Optogeber 1 nach oben bewegen. 13. Dichtung 2 montieren. 14. Steckverbindung 3 herstellen. CMS-I-00003817 15. Distanzblech 2 montieren. 16. Schrauben 1 montieren. CMS-I-00003818 Der Schusskanal 3 muss passend zum Optogeber gewechselt werden.

  • Seite 90: Ausbringmenge Für Saatgut Ändern

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 19. Schusskanal mit dem Federstecker 1 montie- ren. 20. Isobusverbindung zum Traktor herstellen. 21. Maschine neu starten. CMS-I-00003814 6.3.9 Ausbringmenge für Saatgut ändern CMS-T-00003742-B.1 6.3.9.1 Kornabstand rechnerisch ermitteln CMS-T-00003838-A.1 Formelzeichen Bezeichnung Körner K/ha Ausbringmenge pro Hektar...

  • Seite 91: Elektrisch Angetriebene Kornvereinzelung Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.3.9.2 Elektrisch angetriebene Kornvereinzelung einstellen CMS-T-00002038-D.1 Kornvereinzelung mit der ISOBUS-Software einstellen CMS-T-00001886-A.1 HINWEIS Bei Kornabständen ≤ 4 cm können Mehrfachbele- gungen oder Fehlstellen in den Bohrungen der Vereinzelungsscheibe auftreten. Für eine gleichbleibend hohe Ablagegenauigkeit muss die Arbeitsgeschwindigkeit reduziert wer- den.
  • Seite 92 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Vereinzelungsscheibe mit 42 Bohrungen Ausbringmen- Reihenweite [m] 0,45 0,50 0,60 0,75 0,80 [K/ha] ≤100.000 15,0 15,0 15,0 15,0 15,0 110.000 15,0 15,0 15,0 15,0 14,2 120.000 15,0 15,0 15,0 13,9 13,0 130.000 15,0 15,0...
  • Seite 93 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Vereinzelungsscheibe mit 80 Bohrungen Ausbringmen- Reihenweite [m] 0,45 0,50 0,60 0,75 0,80 [K/ha] 520.000 10,2 560.000 600.000 640.000 680.000 720.000 760.000 800.000 Vereinzelungsscheibe mit 120 Bohrungen Ausbringmen- Reihenweite [m] 0,45 0,50 0,60 0,75 0,80...

  • Seite 94: Pretec-Mulchsaatschar Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.3.10 PreTeC-Mulchsaatschar einstellen CMS-T-00005523-A.1 6.3.10.1 Sternräumer einstellen CMS-T-00001933-B.1 HINWEIS Die Einstellung der Sternräumer muss an die je- weiligen Einsatzbedingungen angepasst werden. Die optimale Einstellung kann nur im Feldeinsatz ermittelt werden. HINWEIS Der Sternräumer darf nur Pflanzenrückstände zur Seite räumen.

  • Seite 95: Klutenräumer Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.3.10.2 Klutenräumer einstellen CMS-T-00001934-B.1 HINWEIS Die Einstellung der Klutenräumer muss an die je- weiligen Einsatzbedingungen angepasst werden. Die optimale Einstellung kann nur im Feldeinsatz ermittelt werden. HINWEIS Der Klutenräumer und die Klutenräumerspitze dürfen nur grobe Kluten oder Steine zur Seite räu- men.

  • Seite 96: Saatgut-Ablagetiefe Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten HINWEIS Scharspitze nicht zu tief abstecken. 14. Absteckbolzen im Verstellsegment abstecken. 15. Absteckbolzen mit dem Klappstecker sichern. 16. Einstellung der Klutenräumerspitze auf dem Feld nach kurzer Fahrstrecke prüfen. 6.3.10.3 Saatgut-Ablagetiefe einstellen CMS-T-00005825-A.1 HINWEIS Die Einstellung der Saatgut-Ablagetiefe muss an...

  • Seite 97: Schardruck Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6. Einstellhebel im Raster verriegeln. Nach kurzer Fahrstrecke die Einstellung der Saatgut‐Ablagetiefe prüfen, siehe "Saatgut-Ablagetiefe prüfen". 6.3.10.4 Schardruck einstellen CMS-T-00005573-A.1 Schardruck hydraulisch einstellen CMS-T-00005524-A.1 HINWEIS Die Einstellung des Schardrucks muss an die je- weiligen Einsatzbedingungen angepasst werden.

  • Seite 98: Scheibenzustreicher Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Einsatzbedingung Schardruck Schardruck vergrößern: Schwere Böden Schardruck verringern: Leichte Böden 1. Maschine ausheben. 2. Traktor und Maschine sichern. 3. Einstellhebel entriegeln. 4. Schardruck in die gewünschte Position bringen. 5. Einstellhebel im Raster verriegeln. 6.

  • Seite 99: Saatandruckrollen Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Einsatzbedingung Bearbeitungsintensität Bearbeitungsintensität Schwere Böden vergrößern: + Bearbeitungsintensität Leichte Böden verringern: - 1. Maschine ausheben. 2. Traktor und Maschine sichern. 3. Einstellhebel 1 entriegeln. 4. Bearbeitungsintensität der Scheibenzustreicher in die gewünschte Position bringen. 5.
  • Seite 100 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten HINWEIS Damit das Saatgut nicht aus dem Boden 1 he- rausgearbeitet wird, dürfen die gezackten Andruc- krollen nicht tiefer arbeiten als die eingestellte Saatgut-Ablagetiefe. Einsatzbedingung Andruckrollendruck Andruckrollendruck ver- Schwere Böden größern: + Andruckrollendruck ver- Leichte Böden ringern: -...

  • Seite 101: Furchenformer Wechseln

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 9. Einstellhebel in gewünschte Position bringen. 10. Einstellhebel im Raster verriegeln. 11. Einstellung der Saatandruckrollen auf dem Feld nach kurzer Fahrstrecke prüfen. Wenn die Säfurche bei eingestelltem Andruc‐ krollen‐Anstellwinkel nicht geschlossen wird, zusätzlich den Andruckrollenabstand einstellen.

  • Seite 102: Tragrollenabstreifer Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten HINWEIS Zur besseren Einsicht sind Tragrolle und Hohl- scheibe nur teilweise dargestellt. Für den Tausch der Furchenformer müssen die Tragrolle und Hohlscheibe nicht demontiert werden. Schusskanaldurchmes- Saatgut ser am Furchenformer 25 Nm Mais, Soja, Sorghum oder Sonnenblume <...

  • Seite 103: Scharhochstellung Verwenden

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten HINWEIS Die Einstellung der Abstreifer muss an die jeweili- gen Einsatzbedingungen angepasst werden. Die optimale Einstellung kann nur im Feldeinsatz er- mittelt werden. Die Abstreifer ermöglichen den ruhigen Lauf der Schare auf Böden mit klebrigen Oberflächenstruktu- ren.
  • Seite 104 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 2. Geeignetes Hilfsmittel 1 unter das Schar stel- len. Um die Verriegelung in die Sperrposition zu bringen, Maschine langsam absenken. Schar ist in Parkposition fixiert. CMS-I-00002706 4. Geeignetes Hilfsmittel unter das Schar stellen. 5.

  • Seite 105: Saatandruckrollenabstreifer Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.3.10.10 Saatandruckrollenabstreifer einstellen CMS-T-00003720-B.1 WICHTIG Beschädigung der Tragrolle durch anlie- genden Abstreifer Um den Abstand zu prüfen, Tragrolle rotieren HINWEIS Die Einstellung der Abstreifer muss an die jeweili- gen Einsatzbedingungen angepasst werden. Die optimale Einstellung kann nur im Feldeinsatz er- mittelt werden.

  • Seite 106: Fahrgassen Anlegen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Saatandruckrollen- Saatgut Breite Mais, Soja, Sorghum oder Sonnenblume < 16 mm 15 mm Zuckerrübe oder Raps 20 mm Sonnenblume > 15 mm 20 mm 1. Maschine ausheben. 2. Traktor und Maschine sichern. CMS-I-00002876 3.

  • Seite 107: Elektrisch Angetriebene Düngerdosierung Kalibrieren

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.3.12 Elektrisch angetriebene Düngerdosierung kalibrieren CMS-T-00003839-C.1 6.3.12.1 Kalibrierung durchführen CMS-T-00001945-D.1 VORAUSSETZUNGEN Düngerbehälter mindestens mit Dünger ge- füllt 1. Gebläse ausschalten. 2. Sicherung 2 lösen und nach unten schwenken. Um bei Maschinen mit hydraulischem Gebläse‐ antrieb die Kalibrierbehälter aus der Parkposi‐...
  • Seite 108 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Um den Kalibrierklappenhebel in die Kalibrier‐ position zu bringen, Arretierknopf 1 gedrückt halten und nach unten schieben. Um die Düngerdosierer zu befüllen, Kalibriertaster 2 für 10 Sekunden betätigen. 8. Kalibrierbehälter entleeren. Um die Ausbringmenge für den Dünger zu kalib‐...

  • Seite 109: Maximale Dünger-Ausbringmenge Ermitteln

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.3.12.2 Maximale Dünger-Ausbringmenge ermitteln CMS-T-00002412-C.1 HINWEIS Die Tabellenwerte stellen Richtwerte dar und be- nötigen eine konstante Spannungsversorgung von mindestens 12 Volt. Werte aus Tabelle ablesen. KAS / DAP / NPK / Phosphat Reihenweite [cm] Düngermenge [Kg / ha]...

  • Seite 110: Ausbringmenge Für Flüssigen Dünger Ändern

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Harnstoff Reihenweite [cm] Düngermenge [Kg / ha] 45,0 50,0 60,0 75,0 80,0 13,4 12,1 10,1 11,9 10,7 10,6 6.3.13 Ausbringmenge für flüssigen Dünger ändern CMS-T-00003722-A.1 Die Flüssigdüngerdosierung 1 wird über den Ver- sorgungsschlauch 3 mit dem Behälter verbunden.
  • Seite 111 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten A = Aufwandmenge in Liter pro Hektar ´ = Reine Düngeraufwandmenge in Kilogramm ´ pro Hektar = Düngergehalt in Prozent ´ 55 100 153 5 ϱ = Dichte in Kilogramm pro Liter ´...

  • Seite 112: Düngerablagetiefe Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 4. Ventil 1 in die gewünschte Position bringen. Da die Durchflussrate vom Ausbringgut abhän‐ gig ist, Prüfen der Einstellung durch Kalibrieren. Die Betriebsanleitung für den Flüssigdüngertank beachten HINWEIS Die ermittelten Werte stellen Richtwerte dar. Die Einstellung nach jedem Wechsel vom Aus- CMS-I-00002735 bringgut prüfen.

  • Seite 113: Werkstattarbeiten

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 6.3.15 Werkstattarbeiten CMS-T-00002216-C.1 6.3.15.1 Düngerablagetiefe einstellen CMS-T-00002061-B.1 HINWEIS Die Einsatzbedingungen beeinflussen die korrek- te Einstellung. Die Einstellung des Düngerschars muss an die je- weiligen Einsatzbedingungen angepasst werden. Die optimale Einstellung kann nur im Feldeinsatz ermittelt werden.
  • Seite 114 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 3. Düngerschare 1 in die gewünschte Position bringen. Düngerschar in der gewünschten Position hal‐ ten, Schrauben anziehen. 5. Einstellung für alle Düngerschare übernehmen. oder Düngerablagetiefe in den Fahrspuren in ge- CMS-I-00001934 wünschte Position bringen.
  • Seite 115 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Neue Schare montieren. Damit das Schar leicht nach vorn kippt, das vordere Lastaufnahmemittel länger wählen als das hintere Lastaufnahmemittel. 4. Lastaufnahmemittel am Scharoberlenker 2 be- festigen. 5. 2 Lastaufnahmemittel am Scharoberlenker 1 befestigen.
  • Seite 116 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Wenn die Maschine über ein hydraulisches Schardrucksystem verfügt, Siehe "Kuppeln der Hydraulikversorgung". 13. ISOBUS mit dem Traktor verbinden. 14. Maschine neu starten. Um die geänderte Arbeitsbreite im Bedien‐Ter‐ minal einzugeben, siehe "Betriebsanleitung ISOBUS-Software" > "Geometrie festlegen".
  • Seite 117 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Maschine mit Frontbehälter CMS-T-00005489-A.1 Um den Düngerfluss wiederherzustellen, den Hebel 1 betätigen. Der Dünger wird in das Düngerschar gefördert. CMS-I-00003960 2. Förderschlauch 1 an das Düngerschar 3 mon- tieren. 3. Schelle 2 montieren. CMS-I-00003920 4.

  • Seite 118: Kuppeln Der Energieversorgung

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Kuppeln der Energieversorgung CMS-T-00005490-A.1 1. ISOBUS vom Traktor trennen. Um das Schar zu aktivieren, den Schar-Kabelbaum 1 vom Brückenstecker 3 trennen. 3. Maschinenkabelbaum 2 mit dem Schar-Kabel- baum 1 verbinden. 4. Brückenstecker mit einer Staubkappe verschlie- ßen.
  • Seite 119 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Wenn das hydraulische Schardrucksystem wie‐ der geschlossen ist, den Hydraulikstecker 1 mit einem drucklosen Rücklauf verbinden. 5. Schardrucksystem beidseitig entlüften. CMS-I-00004129 PreTeC-Mulchsaatschar demontieren CMS-T-00005471-A.1 Schar demontieren CMS-T-00005475-A.1 HINWEIS Reihen mit Aufstandskraftsensor 1 dürfen nicht demontiert werden.
  • Seite 120 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 4. Schrauben 1 demontieren. 5. Scharklemmung 2 demontieren. CMS-I-00004135 Damit das Schar zum Ausbau leicht nach vorn kippt, das vordere Lastaufnahmemittel länger wählen als das hintere Lastaufnahmemittel. 6. Lastaufnahmemittel am Scharoberlenker 2 be- festigen.
  • Seite 121 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Um die verbleibenden Schare in die gewünschte Position zu bringen, Schrauben 1 lösen. 11. Schare in die gewünschte Position schieben. Bei teleskopierbaren Scharen Schrauben auf 160 Nm -180° festziehen, oder bei nicht teleskopierbaren Scharen CMS-I-00002039 Schrauben auf 200 Nm festziehen.
  • Seite 122 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 2. Düngerschlauch vom Düngerdosierer demontie- ren. 3. Offenen Anschluss mit Kappe 1 verschließen. 4. Schelle 2 montieren. 5. Luftversorgung am Luftverteiler trennen. 6. Offenen Anschluss mit Kappe 3 verschließen. 7. Schelle 4 montieren. CMS-I-00003917 Maschine mit Frontbehälter CMS-T-00005477-A.1...
  • Seite 123 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 5. Luftversorgung am Luftverteiler trennen. 6. Offenen Anschluss mit Kappe 2 verschließen. 7. Schelle 1 montieren. CMS-I-00003918 Trennen der Energieversorgung CMS-T-00005474-A.1 1. ISOBUS vom Traktor trennen. Um das Schar zu deaktivieren, den Schar-Kabelbaum 1 vom Maschinenkabel- baum 2 trennen.

  • Seite 124: Ladesteg Mit Leiter Bedienen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten UMWELTHINWEIS Gefahr durch austretendes Öl Fangen Sie austretendes Öl auf. Entsorgen Sie Ölbeseitigungsmittel um- weltgerecht. 5. Verbindung 1 trennen. 6. Verbindung 2 trennen. 7. Hydraulikschläuche 3 an allen Scharen demon- tieren. 8.

  • Seite 125: Befüllschnecke Einstellen

    6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten 2. Leiter 1 herausziehen und nach unten schwen- ken. CMS-I-00002836 3. Ladesteg 2 über die Leiter betreten. 4. Leiter 1 nach Gebrauch nach oben schwenken und in die Parkposition bringen. 5. Leiter in Parkposition mit Splint sichern. CMS-I-00002745 6.3.17 Befüllschnecke einstellen CMS-T-00002217-B.1...
  • Seite 126 6 | Maschine vorbereiten Maschine für den Einsatz vorbereiten Düngerbehälter wird in Fahrtrichtung ungleich‐ mäßig befüllt. Schraube 2 lösen. 2. Schraube 1 lösen und entfernen. 3. Auslauf in die gewünschte Position bringen. 4. Schraube 1 einsetzen und festziehen. 5. Schraube 2 festziehen. CMS-I-00002029 VORSICHT Stolpergefahr durch erschwerten Zugang...

  • Seite 127: Maschine Für Die Straßenfahrt Vorbereiten

    6 | Maschine vorbereiten Maschine für die Straßenfahrt vorbereiten Maschine für die Straßenfahrt vorbereiten CMS-T-00003745-A.1 6.4.1 Maschine anheben CMS-T-00002071-A.1 VORAUSSETZUNGEN Beleuchtungssystem ist sauber und technisch einwandfrei Spuranreißer sind eingeklappt 1. Maschine mit dem 3-Punkt-Kraftheber des Trak- tors anheben. 2. Verbindungen der Hydraulikleitungen und der Spannungsversorgung prüfen.
  • Seite 128 6 | Maschine vorbereiten Zulässige Nutzlast berechnen Um das Grundgewicht zu erhalten, Maschine mit leeren Behältern wiegen. 3. Nutzlast berechnen. MG6659-DE-II | C.1 | 10.11.2020...

  • Seite 129: Maschine Verwenden

    7 | Maschine verwenden Maschine verwenden CMS-T-00003773-B.1 Maschine einsetzen CMS-T-00001921-A.1 1. Maschine parallel zum Boden ausrichten. 2. Maschine auf das Feld absenken. 3. Hydraulik des 3-Punkt-Krafthebers in Schwimm- stellung bringen. 4. Traktorzapfwelle einschalten. Die Traktorzapfwel- le nur im Leerlauf oder bei niedriger Traktor-Mo- tordrehzahl langsam einkuppeln.

  • Seite 130: Im Vorgewende Wenden

    7 | Maschine verwenden Im Vorgewende wenden Im Vorgewende wenden CMS-T-00001922-A.1 Um die Belegung der Vereinzelungsscheiben zu gewährleisten, Überdruck von mindestens 20 mbar in der Korn- vereinzelung sicherstellen. Um Querbelastungen bei Kurvenfahrten im Vor‐ gewende zu vermeiden, Bodenbearbeitungswerkzeuge ausheben. Wenn die Richtung der Maschine mit der Fahrt‐ richtung übereinstimmt, Bodenbearbeitungswerkzeuge absenken.
  • Seite 131 7 | Maschine verwenden Verschiebefahrgasse verwenden Verschiebefahrgasse verwenden CMS-T-00005493-A.1 Bei einer Verschiebefahrgasse werden Fahrgassen angelegt, ohne das Schare abgeschaltet werden. Das Schar 1 wird hydraulisch 2 an das danebenliegen- de Schar geschoben. Die Verschiebefahrgasse ist werkseitig auf den gewünschten Fahrgassenrhyth- mus eingestellt.

  • Seite 132: Maschine Abstellen

    8 | Maschine abstellen Maschine abstellen CMS-T-00003755-B.1 Düngerbehälter entleeren CMS-T-00001915-C.1 1. Spritzschutz 1 öffnen. 2. Restmengenentleerung 2 öffnen. 3. Restmenge beidseitig aus den Trichterspitzen auffangen. 4. Restmengenentleerung schließen. 5. Spritzschutz schließen. CMS-I-00001993 MG6659-DE-II | C.1 | 10.11.2020...

  • Seite 133: Saatgutbehälter Über Die Restmengenklappe Entleeren

    8 | Maschine abstellen Saatgutbehälter entleeren Saatgutbehälter entleeren CMS-T-00002193-A.1 8.2.1 Saatgutbehälter über die Restmengenklappe entleeren CMS-T-00001917-A.1 VORAUSSETZUNGEN Maschine ist an Traktor gekuppelt Traktor und Maschine sind gesichert HINWEIS Parkposition der Rutsche ist im Vorratsbehälter- deckel der Reihe 1. 1. Rutsche 1 entnehmen. CMS-I-00001888 2.

  • Seite 134: Saatgutbehälter Über Die Vereinzelungsscheibe Entleeren

    8 | Maschine abstellen Saatgutbehälter entleeren 8.2.2 Saatgutbehälter über die Vereinzelungsscheibe entleeren CMS-T-00002194-A.1 VORAUSSETZUNGEN Maschine ist an Traktor gekuppelt Traktor und Maschine sind gesichert HINWEIS Parkposition der Rutsche ist im Vorratsbehälter- deckel der Reihe 1. 1. Rutsche 1 entnehmen. CMS-I-00001888 2.
  • Seite 135 8 | Maschine abstellen Saatgutbehälter entleeren 7. Verschluss 1 lösen bis die Punkte 2 überei- nander liegen. CMS-I-00001910 Um die Restmenge aufzufangen, Vereinzelungsscheibe 1 von der Antriebsnabe nehmen. HINWEIS Wird der Auffangbehälter an die Rutsche gehängt, die Rutsche maximal mit 12 kg belasten. Wenn die Restmenge aufgefangen wurde, die Rutsche wieder im Vorratsbehälterdeckel par- ken.
  • Seite 136 8 | Maschine abstellen Düngerdosierer entleeren 12. Deckel 2 schließen. HINWEIS Führungsstift 1 beachten. 13. Verschlüsse schließen. CMS-I-00001913 Düngerdosierer entleeren CMS-T-00003599-B.1 1. Gebläse ausschalten. 2. Sicherung 2 lösen und nach unten schwenken. Um bei Maschinen mit hydraulischem Gebläse‐ antrieb die Kalibrierbehälter aus der Parkposi‐ tion zu nehmen, die ineinandergehakten Kalibrierbehälter 1 zur Seite herausziehen.
  • Seite 137 8 | Maschine abstellen Düngerdosierer entleeren Um bei Maschinen mit hydraulischem Gebläse‐ antrieb die Kalibrierbehälter in die Kalibrierpo‐ sition zu bringen, Kalibrierbehälter 2 mit der Öffnung nach oben unter die Dosierer schieben. 5. Kalibrierbehälter 1 mit der Öffnung nach oben einhaken und unter die Dosierer schieben.
  • Seite 138 8 | Maschine abstellen Mikrogranulatbehälter entleeren Mikrogranulatbehälter entleeren CMS-T-00003603-A.1 1. Schließschieber 1 am Mikrogranulatbehälter schließen. CMS-I-00002586 2. Umschaltklappe 1 in die Position A bringen. CMS-I-00002580 3. Falteimer 2 unter den aktivierten Mikrogranula- tauslauf 1 stellen. CMS-I-00002621 MG6659-DE-II | C.1 | 10.11.2020...
  • Seite 139 8 | Maschine abstellen Lochbedeckungsrollen entlasten 4. Bodenklappenhebel 1 entlasten. 5. Schließschieber 1 langsam öffnen. Das Mikrogranulat wird im Falteimer aufgefan- gen. CMS-I-00002576 Ist die Restmenge vollständig aufgefangen, den Bodenklappenhebel 1 zurück in die Arbeits- stellung bringen. 7. Schließschieber 2 vollständig öffnen. CMS-I-00002622 Lochbedeckungsrollen entlasten CMS-T-00002211-A.1...
  • Seite 140 8 | Maschine abstellen Lochbedeckungsrollen entlasten VORAUSSETZUNGEN Maschine ist an Traktor gekuppelt Traktor und Maschine sind gesichert 1. Verschlüsse 1 öffnen. 2. Deckel 2 abnehmen. CMS-I-00001909 3. Verschluss 1 lösen bis die Punkte 2 überei- nander liegen. CMS-I-00001910 4. Vereinzelungsscheibe 1 von der Antriebsnabe nehmen.
  • Seite 141 8 | Maschine abstellen PreTeC-Mulchsaatschar parken 6. Deckel 2 schließen. HINWEIS Führungsstift 1 beachten. 7. Verschlüsse schließen. CMS-I-00001913 PreTeC-Mulchsaatschar parken CMS-T-00001920-C.1 In der Position P schützen die nach unten gestellten Tragrollen den Furchenformer 1 und die Saatand- ruckrolle 2 . CMS-I-00001999 VORAUSSETZUNGEN Maschine ist ausgehoben...

  • Seite 142: Hydraulikschläuche Abkuppeln

    8 | Maschine abstellen Hydraulikschläuche abkuppeln Hydraulikschläuche abkuppeln CMS-T-00000277-C.1 1. Traktor und Maschine sichern. 2. Bedienhebel am Traktorsteuergerät in Schwimm- stellung bringen. 3. Hydraulikleitungen 1 abkuppeln. 4. Staubkappen auf den Hydrauliksteckdosen an- bringen. CMS-I-00001065 5. Hydraulikleitungen 1 an der Schlauchhalterung einhängen.

  • Seite 143: Quicklink Abkuppeln

    8 | Maschine abstellen QuickLink abkuppeln 3. Stecker 1 an der Schlauchhalterung einhängen. QuickLink abkuppeln CMS-T-00003778-B.1 VORAUSSETZUNGEN alle Behälter sind entleert 1. Bodenbearbeitungsgerät mit gekuppelter Maschi- ne anheben. 2. Beidseitig die Abstellstützen 2 an die Maschine 1 montieren. 3. Bodenbearbeitungsgerät mit gekuppelter Maschi- ne langsam absenken.
  • Seite 144 8 | Maschine abstellen QuickLink abkuppeln 9. Beidseitig die Klappstecker 1 von den Kupp- lungsstücken 2 entfernen. CMS-I-00002758 10. Beidseitig die Kupplungsstücke 1 demontieren. CMS-I-00002754 11. Bodenbearbeitungsgerät langsam absenken. Die Fangtaschen 1 lösen sich vom Rahmen 2 . CMS-I-00002761 MG6659-DE-II | C.1 | 10.11.2020...
  • Seite 145 8 | Maschine abstellen QuickLink abkuppeln 12. Traktor mit dem gekuppelten Bodenbearbeitungs- gerät langsam nach vorn fahren. 13. Beidseitig die Kupplungsstücke 1 montieren. 14. Beidseitig die Kupplungsstücke 1 mit den Klappsteckern 2 sichern. CMS-I-00002762 Um den Arbeitsstellungssensor und die Spuran‐ reisserbetätigung von der Maschine zu trennen, Signal Versorgungsleitung 1 vom Kreiselgrub- ber 2 lösen.
  • Seite 146 8 | Maschine abstellen Säkombination abstellen 8.10 Säkombination abstellen CMS-T-00003801-A.1 WARNUNG Verletzungsgefahr bis zum Tod durch Um- kippen der Maschine Stellen Sie die Maschine auf tragfähigem und ebenem Untergrund ab. WARNUNG Verletzungsgefahr bis zum Tod durch Um- kippen der Säkombination Da die Abstellstützen nicht für die ge‐...

  • Seite 147: Maschine Warten

    9 | Maschine instand halten Maschine instand halten CMS-T-00003757-B.1 Maschine warten CMS-T-00003758-B.1 9.1.1 Wartungsplan nach dem ersten Einsatz Anzugsmoment Radarsensorschrauben prüfen siehe Seite 149 Anzugsmoment Scharverbindung prüfen siehe Seite 149 Hydraulikschläuche prüfen siehe Seite 150 täglich Oberlenkerbolzen und Unterlenkerbolzen prüfen siehe Seite 150 alle 12 Monate Anzugsmoment Radarsensorschrauben prüfen...
  • Seite 148 9 | Maschine instand halten Maschine warten alle 50 Betriebsstunden / alle 3 Monate PreTeC-Mulchsaatschar-Hohlscheibenantrieb einstel- siehe Seite 145 alle 100 Betriebsstunden / bei Bedarf PreTeC-Mulchsaatschar-Hohlscheibenabstand ein- siehe Seite 144 stellen PreTeC-Mulchsaatschar-Furchenformer tauschen siehe Seite 145 FerTeC-Schar-Hohlscheiben einstellen siehe Seite 147 alle 100 Betriebsstunden / alle 6 Monate Düngerdosierer reinigen siehe Seite 156...
  • Seite 149 9 | Maschine instand halten Maschine warten HINWEIS Die Zentralschrauben haben unterschiedliche Ge- winde: Die rechte Zentralschraube hat ein Rechtsge- winde Die linke Zentralschraube hat ein Linksgewin- 5. Zentralschrauben 3 lösen und entfernen. 6. Verschlissene Hohlscheiben 5 demontieren. 7. Verschraubungen am Lagersitz 6 lösen und entfernen.

  • Seite 150: Pretec-Mulchsaatschar-Hohlscheibenabstand Einstellen

    9 | Maschine instand halten Maschine warten 9.1.3 PreTeC-Mulchsaatschar-Hohlscheibenabstand einstellen CMS-T-00002376-C.1 INTERVALL alle 100 Betriebsstunden oder bei Bedarf 1. Tragrollenhalter mit Tragrolle 1 demontieren. 2. Staubkappen 2 entfernen. 3. Zentralschrauben 3 lösen und entfernen. HINWEIS Die Zentralschrauben haben unterschiedliche Ge- winde: Die rechte Zentralschraube hat ein Rechtsge- CMS-I-00002017...

  • Seite 151: Pretec-Mulchsaatschar-Hohlscheibenantrieb Einstellen

    9 | Maschine instand halten Maschine warten 9.1.4 PreTeC-Mulchsaatschar-Hohlscheibenantrieb einstellen CMS-T-00002377-D.1 INTERVALL alle 50 Betriebsstunden oder alle 3 Monate 1. Schraube 2 demontieren. 2. Tragrolle 1 demontieren. Die Tragrolle treibt durch Rotation die Hohlscheibe Damit die Tragrolle die Hohlscheibe leicht berührt, den Abstand der Tragrolle mit den Distanzschei- ben 3 und 4 einstellen.
  • Seite 152 9 | Maschine instand halten Maschine warten VORAUSSETZUNGEN Traktor und Maschine sind gesichert HINWEIS Zur besseren Einsicht sind Tragrolle und Hohl- scheiben nur teilweise dargestellt. Für den Tausch der Furchenformer müssen die Tragrolle und Hohlscheiben nicht demontiert werden. 1. Schraube 1 lösen. 25 Nm 2.

  • Seite 153: Fertec-Schar-Hohlscheiben Einstellen

    9 | Maschine instand halten Maschine warten 5. Verschlissene Hohlscheiben 2 demontieren. 6. Verschraubungen am Lagersitz 1 lösen und entfernen. 7. Verschlissene Hohlscheiben durch neue Hohl- scheiben ersetzen. 8. Verschraubungen am Lagersitz ansetzen und festziehen. 9. Neue Hohlscheiben montieren. Damit die Hohlscheiben sich leicht berühren, den Abstand der Hohlscheiben mit den Distanz- scheiben 5 einstellen.
  • Seite 154 9 | Maschine instand halten Maschine warten Damit die Hohlscheiben sich leicht berühren, Distanzscheiben 4 nach Bedarf entfernen oder hinzufügen. 4. Nicht benötigte Distanzscheiben auf der gegen- überliegenden Seite des Hohlscheibenlagers mit der Zentralschraube montieren. 5. Zentralschraube ansetzen und festziehen. 6.

  • Seite 155: Anzugsmoment Radarsensorschrauben Prüfen

    9 | Maschine instand halten Maschine warten 7. Zentralschraube ansetzen und festziehen. 8. Staubkappen montieren. 9.1.9 Anzugsmoment Radarsensorschrauben prüfen CMS-T-00002383-C.1 INTERVALL nach dem ersten Einsatz alle 12 Monate HINWEIS Durch zu große Anzugsmomente verspannt die gefederte Sensoraufnahme und der Radarsensor funktioniert fehlerhaft.

  • Seite 156: Oberlenkerbolzen Und Unterlenkerbolzen Prüfen

    9 | Maschine instand halten Maschine warten 9.1.11 Oberlenkerbolzen und Unterlenkerbolzen prüfen CMS-T-00002330-C.1 INTERVALL täglich 1. Oberlenkerbolzen und Unterlenkerbolzen auf Ris- se oder eingelaufene Stellen prüfen. 2. Bolzen bei deutlichem Verschleiß ersetzen. 9.1.12 Hydraulikschläuche prüfen CMS-T-00002331-A.1 INTERVALL nach dem ersten Einsatz alle 50 Betriebsstunden oder wöchentlich...

  • Seite 157: Gebläseläufer Reinigen

    9 | Maschine instand halten Maschine warten 9.1.13 Gebläseläufer reinigen CMS-T-00002390-B.1 INTERVALL alle 50 Betriebsstunden oder bei Bedarf Die vom Gebläse angesaugte Luft kann Düngerstaub oder Sand enthalten. Diese Verunreinigungen können sich auf dem Gebläseläufer ablagern und zur Un- wucht des Gebläses führen. Dadurch kann das Ge- bläse zerstört werden.

  • Seite 158: Zyklonabscheider Reinigen

    9 | Maschine instand halten Maschine warten 9.1.14 Zyklonabscheider reinigen CMS-T-00003779-A.1 INTERVALL alle 10 Betriebsstunden oder täglich Damit der Zyklonabscheider funktioniert, muss die Abscheideöffnung 3 frei von Verunreinigungen sein. 1. Die Abscheideöffnung 3 prüfen. Wenn die Abscheideöffnung verstopft ist Klammern 2 öffnen. 3.

  • Seite 159: Befüllschnecke Reinigen

    9 | Maschine instand halten Maschine warten 9.1.16 Befüllschnecke reinigen CMS-T-00002391-A.1 INTERVALL alle 100 Betriebsstunden oder alle 12 Monate VORAUSSETZUNGEN Maschine ist an Traktor gekuppelt Gebläse ist abgeschaltet Befüllschnecke ist abgeschaltet Traktor und Maschine sind gesichert 1. Einen Auffangbehälter 1 unter das Förderrohr stellen.

  • Seite 160: Düngerbehälter Reinigen

    9 | Maschine instand halten Maschine warten 9.1.17 Düngerbehälter reinigen CMS-T-00002392-B.1 INTERVALL alle 100 Betriebsstunden oder alle 12 Monate VORAUSSETZUNGEN Maschine ist an Traktor gekuppelt Traktor und Maschine sind gesichert 1. Befüllschnecke abschalten 2. Gebläse abschalten. 3. Ladesteg über die Trittstufen betreten. oder Um die Leiter auszuklappen, siehe "Ladesteg mit Leiter bedienen".
  • Seite 161 9 | Maschine instand halten Maschine warten 12. Sicherung 1 lösen und nach unten schwenken. Um bei einer Maschine mit hydraulischem Ge‐ bläseantrieb die Kalibrierbehälter in Kalibrier‐ position zu bringen, die ineinandergehakten Kalibrierbehälter 2 10 cm zur Seite herausziehen. oder um bei einer Maschine mit mechanischem Ge‐...

  • Seite 162: Düngerdosierer Reinigen

    9 | Maschine instand halten Maschine warten 24. Düngerbehälterplane schließen. 25. Düngerbehälterplane mit Gummischlaufen si- chern. 9.1.18 Düngerdosierer reinigen CMS-T-00002473-B.1 INTERVALL alle 100 Betriebsstunden oder alle 6 Monate VORAUSSETZUNGEN Maschine ist an Traktor gekuppelt Gebläse ist abgeschaltet Befüllschnecke ist abgeschaltet Um den Düngerbehälter am Dosiergehäuse zu verschließen, Schließschieber 1 schließen.

  • Seite 163: Mikrogranulatdosierer Reinigen

    9 | Maschine instand halten Maschine warten 9.1.19 Mikrogranulatdosierer reinigen CMS-T-00003601-A.1 INTERVALL alle 50 Betriebsstunden oder wöchentlich 1. Umschaltklappe 1 in die Position A bringen. CMS-I-00002580 2. Schließschieber 2 am Mikrogranulatbehälter schließen. 3. Bodenklappenhebel 1 entlasten. CMS-I-00002576 4. Entriegelwerkzeug 2 in Dosiererabdeckung 1 stecken.
  • Seite 164 9 | Maschine instand halten Maschine warten 7. Antriebseinheit 1 gegen den Uhrzeigersinn dre- hen. 8. Antriebseinheit aus dem Dosiergehäuse ziehen. CMS-I-00002585 9. Walzenkäfig 1 samt Dosierwalze aus dem Do- siergehäuse entnehmen. CMS-I-00002584 10. Dosiergehäuse reinigen 11. Umschaltklappe 4 mehrfach betätigen. 12.

  • Seite 165: Mikrogranulatdosierer Bodenklappe Einstellen

    9 | Maschine instand halten Maschine warten 14. Walzenkäfig 1 samt Dosierwalze in das Dosier- gehäuse einsetzen. CMS-I-00002584 15. Antriebseinheit 1 in die Dosierwalze einsetzen. 16. Antriebseinheit im Uhrzeigersinn drehen. 17. Dosiererabdeckung schließen. Verriegelung rastet ein. 18. Schließschieber in die obere Position stellen. 19.

  • Seite 166: Vereinzelung Reinigen

    9 | Maschine instand halten Maschine warten 9.1.21 Vereinzelung reinigen CMS-T-00003718-A.1 INTERVALL alle 10 Betriebsstunden oder täglich Die Vereinzelung frei von Staub, Ablagerungen und Fremdkörpern halten. HINWEIS In sehr staubigen Einsatzbedingen muss das Prüfintervall verkürzt werden. 1. Verschlüsse 1 öffnen. 2.

  • Seite 167: Optogeber Reinigen

    9 | Maschine instand halten Maschine warten 8. Verschluss über die Raste 2 drehen. Punkte 1 und 3 sind nicht mehr deckungs- gleich. CMS-I-00001911 9. Deckel 2 schließen. HINWEIS Führungsstift 1 beachten. 10. Verschlüsse schließen. CMS-I-00001913 9.1.22 Optogeber reinigen CMS-T-00002393-C.1 INTERVALL alle 50 Betriebsstunden oder...
  • Seite 168 9 | Maschine instand halten Maschine warten 4. Verschluss 1 lösen bis die Punkte 2 überei- nander liegen. CMS-I-00001910 5. Vereinzelungsscheibe 1 von der Antriebsnabe nehmen. CMS-I-00001912 Um die Optogeber zu reinigen, Leitungswasser versetzt mit Geschirrspülmittel verwenden. Verunreinigungen mit der beiliegenden Bürste für 1 Minute anlösen 7.
  • Seite 169 9 | Maschine instand halten Maschine warten 11. Schusskanal 3 gegen die Dichtung 2 in den Trichter 1 drücken. 12. Schusskanal vom Optogeber schwenken und nach oben ziehen. CMS-I-00003815 13. Schrauben 1 demontieren. 14. Distanzblech 2 demontieren. CMS-I-00003816 15. Steckverbindung 3 trennen. 16.
  • Seite 170 9 | Maschine instand halten Maschine warten WICHTIG Beschädigung der Optogeber durch die Reinigung Um eine Beschädigung der Sensoren zu vermeiden, reinigen Sie den Optogeber nur mit der beiliegenden Bürste. Um eine Beschädigung der Elektronik zu vermeiden, tauchen Sie den Steckverbinder im aus- gebauten Zustand nicht in Flüssigkeiten.
  • Seite 171 9 | Maschine instand halten Maschine warten 23. Optogeber 1 nach oben bewegen. 24. Dichtung 2 montieren. 25. Steckverbindung 3 herstellen. CMS-I-00003817 26. Distanzblech 2 montieren. 27. Schrauben 1 montieren. CMS-I-00003818 28. Schusskanal 3 gegen die Dichtung 2 in den Trichter 1 drücken.
  • Seite 172 9 | Maschine instand halten Maschine warten 30. Schusskanal mit dem Federstecker 1 montie- ren. 31. Isobusverbindung zum Traktor herstellen. 32. Maschine neu starten. CMS-I-00003814 MG6659-DE-II | C.1 | 10.11.2020...

  • Seite 173: Störungen Beseitigen

    Seite 170 einzelungsscheiben. trieb ist defekt. Sicherung für den mechanischen siehe Seite 170 Antrieb ist defekt. Drehzahlschwankungen am hyd- Es treten Drehzahlschwankungen Kontaktieren Sie bitte Ihren raulischen Antrieb. am hydraulischen Antrieb auf. AMAZONE Kundendienst. MG6659-DE-II | C.1 | 10.11.2020...
  • Seite 174 Säfurche 2 prallt, wird es nicht sicher gefangen. Die Saatandruckrolle kann in der Posi- tion eingestellt werden. Die Position der Saatandruckrolle muss von ge- schultem Fachpersonal eingestellt werden. Kontaktieren Sie bitte Ihren AMAZONE Kunden- dienst. CMS-I-00001925 MG6659-DE-II | C.1 | 10.11.2020...
  • Seite 175 9 | Maschine instand halten Störungen beseitigen 9.2.3 Bedien-Terminal zeigt Ausbringmengefehler an. CMS-T-00002348-A.1 Schusskanal ist verstopft. 1. Federstecker 1 entfernen. 2. Schusskanal 2 gegen das Federelement 3 nach unten drücken. 3. Schusskanal nach oben entnehmen. 4. Schusskanal reinigen. 5. Schusskanal montieren. 6.
  • Seite 176 9 | Maschine instand halten Störungen beseitigen 9.2.5 Stillstand einer oder mehrerer Vereinzelungsscheiben. CMS-T-00003760-A.1 Sicherung für den elektrischen Antrieb ist defekt. CMS-I-00002695 Sicherung 10 Ampere Abgesicherte Reihen Reihe 1 bis 4 Reihe 5 bis 8 Reihe 8 bis 12 Defekte Sicherung ersetzen. Sicherung für den mechanischen Antrieb ist defekt.

  • Seite 177: Maschine Reinigen

    9 | Maschine instand halten Maschine reinigen 2. Defekten Scherstift aus Antriebswelle 3 entfer- nen. 3. Neuen Scherstift 1 montieren. Maschine reinigen CMS-T-00000593-C.1 WICHTIG Gefahr von Maschinenschäden durch Rei- nigungsstrahl der Hochdruckdüse Richten Sie den Reinigungsstrahl von Hochdruckreiniger oder Heißwasser- Hochdruckreiniger niemals auf gekenn- zeichnete Bauteile.

  • Seite 178: Maschine Schmieren

    9 | Maschine instand halten Maschine schmieren Maschine schmieren CMS-T-00005878-A.1 9.4.1 Rollenkette am elektrischen Dosierantrieb schmieren CMS-T-00005451-A.1 INTERVALL nach den ersten 10 Betriebsstunden alle 50 Betriebsstunden oder zum Abschluss der Saison 1. Schrauben 1 demontieren. 2. Abdeckung 2 demontieren. CMS-I-00004157 WICHTIG Maschinenschäden durch unsachgemä- ßes Schmieren...
  • Seite 179 9 | Maschine instand halten Maschine schmieren 3. Rollenkette 1 von innen nach außen schmieren. 4. Leichtgängigkeit des Kettenspanners 2 prüfen. 5. Abdeckung montieren. 6. Schrauben montieren. CMS-I-00004156 MG6659-DE-II | C.1 | 10.11.2020...

  • Seite 180: Maschine Transportieren

    10 | Maschine transportieren Maschine transportieren CMS-T-00003769-C.1 10.1 Maschine mit einem Kran verladen CMS-T-00003771-C.1 Die Maschine verfügt über Zurrpunkte für Hebegurte. 2 Zurrpunkte befinden sich im Düngerbehälter. CMS-I-00002927 Bei Maschinen mit Befüllschnecke befinden sich Zurr- punkte an der Befüllschnecke 1 . CMS-I-00003112 MG6659-DE-II | C.1 | 10.11.2020...
  • Seite 181 10 | Maschine transportieren Maschine mit einem Kran verladen Bei Maschine ohne Befüllschnecke befinden sich Zurrpunkte an den mittleren Säscharen 1 . WARNUNG Unfallgefahr durch unsachgemäß ange- brachte Anschlagmittel Wenn Anschlagmittel an dafür nicht geeigne- ten Stellen angebracht werden, kann die Ma- schine beim Verladen beschädigt werden und die Sicherheit gefährden.
  • Seite 182 10 | Maschine transportieren Maschine mit einem Kran verladen Wenn die Maschine entladen wurde, Zurrpunkte an den mittleren Säscharen 1 de- montieren. Demontierte Teile für eine spätere Verwendung im GewindePack aufbewahren. CMS-I-00003110 MG6659-DE-II | C.1 | 10.11.2020...

  • Seite 183: Anhang

    11 | Anhang Anhang CMS-T-00003775-A.1 11.1 Schraubenanziehmomente CMS-T-00000373-B.1 CMS-I-000260 HINWEIS Falls nicht anders ausgewiesen, gelten die in der Tabelle aufgeführten Schraubenanziehmomente. 10.9 12.9 M8x1 16(17) M10x1 18(19) M12x1,5 M 14x1,5 M16x1,5 M18x1,5 M20x1,5 MG6659-DE-II | C.1 | 10.11.2020...

  • Seite 184: Mitgeltende Dokumente

    11 | Anhang Mitgeltende Dokumente 10.9 12.9 M22x1,5 1050 1000 1200 M24x2 1100 1300 1050 1500 1800 M27x2 1150 1600 1950 1450 2000 2400 M30x2 1600 2250 2700 CMS-I-00000065 20,4 40,7 70,5 11.2 Mitgeltende Dokumente CMS-T-00003776-A.1 Betriebsanleitung des Traktors Betriebsanleitung der Bodenbearbeitungsmaschi- Betriebsanleitung ISOBUS-Software Betriebsanleitung Bedien-Terminal MG6659-DE-II | C.1 | 10.11.2020...

  • Seite 185: Verzeichnisse

    12 | Verzeichnisse Verzeichnisse 12.1 Glossar CMS-T-00000513-B.1 Betriebsstoff Betriebsstoffe dienen der Betriebsbereitschaft. Zu den Betriebsstoffen gehören beispielsweise Reini- gungsstoffe und Schmierstoffe wie Schmieröl, Schmierfette oder Putzmittel. Maschine Angebaute Maschinen sind Zubehörteile des Trak- tors. Angebaute Maschinen werden in dieser Be- triebsanleitung jedoch durchgängig als Maschine be- zeichnet.

  • Seite 186: Stichwortverzeichnis

    12 | Verzeichnisse Stichwortverzeichnis 12.2 Stichwortverzeichnis Dreipunktanbau ankuppeln 3-Punkt-Anbaurahmen Druckluftgebläse ankuppeln Düngerablagetiefe einstellen Düngerausstattung Befüllschnecke Ablagetiefe Düngerbehälter prüfen FerTeC Twin-Düngerschar Abmessungen Düngerbehälter entleeren Abstreifer elektrisch einstellen Düngerbehälter mit Befüllschnecke befüllen Abstreifer mechanisch einstellen Düngerbehälter reinigen Adresse Düngerbehälter über den Ladesteg befüllen Technische Redaktion Düngerdosierer entleeren Anbaukategorie...
  • Seite 187 12 | Verzeichnisse Stichwortverzeichnis Geschwindigkeitssensor einrichten Lochbedeckungsrollen entlasten ISOBUS Mikrogranulatbehälter entleeren PreTeC-Mulchsaatschar parken Geschwindigkeitssensor QuickLink abkuppeln für den Einsatz vorbereiten Saatgutbehälter über die Restmengenklap- pe entleeren GewindePack Saatgutbehälter über die Vereinzelungs- scheibe entleeren Säkombination abstellen Hilfsmittel Maschine anheben Hydraulik Maschine einsetzen abkuppeln ankuppeln Maschine für den Einsatz vorbereiten...
  • Seite 188 12 | Verzeichnisse Stichwortverzeichnis Mikrogranulatstreuer Mikrogranulatstreuer für den Einsatz vorbereiten Reinigen Ausbringmenge für Mikrogranulat ändern Diffusorwinkel einstellen Rollenkette schmieren Dosierwalze ersetzen elektrischer Dosierantrieb Mikrogranulatausbringung ändern Mikrogranulatbehälter befüllen Multitablage-Tester verwenden Saatandruckrollenabstreifer einstellen Kornabstand prüfen Saatandruckrollen einstellen Korngröße ermitteln Saatgut-Ablagetiefe prüfen Saatandruckrolle wechseln Saatausstattung Kornvereinzelung Nutzlast...
  • Seite 189 12 | Verzeichnisse Stichwortverzeichnis Sonderausstattungen Wartung Ansaugkorb reinigen Spannungsversorgung Befüllschnecke reinigen abkuppeln Düngerbehälter reinigen ankuppeln Düngerdosierer reinigen FerTeC-Schar-Hohlscheiben einstellen Sternräumer einstellen FerTeC-Schar-Hohlscheiben prüfen Stillstand einer oder mehrerer Vereinzelungs- FerTeC-Schar-Innenabstreifer prüfen scheiben Gebläseläufer reinigen Hydraulikschläuche prüfen Oberlenkerbolzen prüfen Optogeber reinigen Technische Daten PreTeC-Mulchsaatschar-Furchenformer tau- Abmessungen schen...
  • Seite 192 AMAZONEN-WERKE H. DREYER GmbH und Co. KG Postfach 51 49202 Hasbergen-Gaste Germany +49 (0) 5405 501-0 amazone@amazone.de www.amazone.de...

Diese Anleitung auch für:

Precea 3000-acc

Inhaltsverzeichnis
