Getriebe auf Leerlaufposition stellen
Die Maschine nicht abschleppen, ohne vorher
das Getriebe in Neutralstellung gestellt zu
haben.

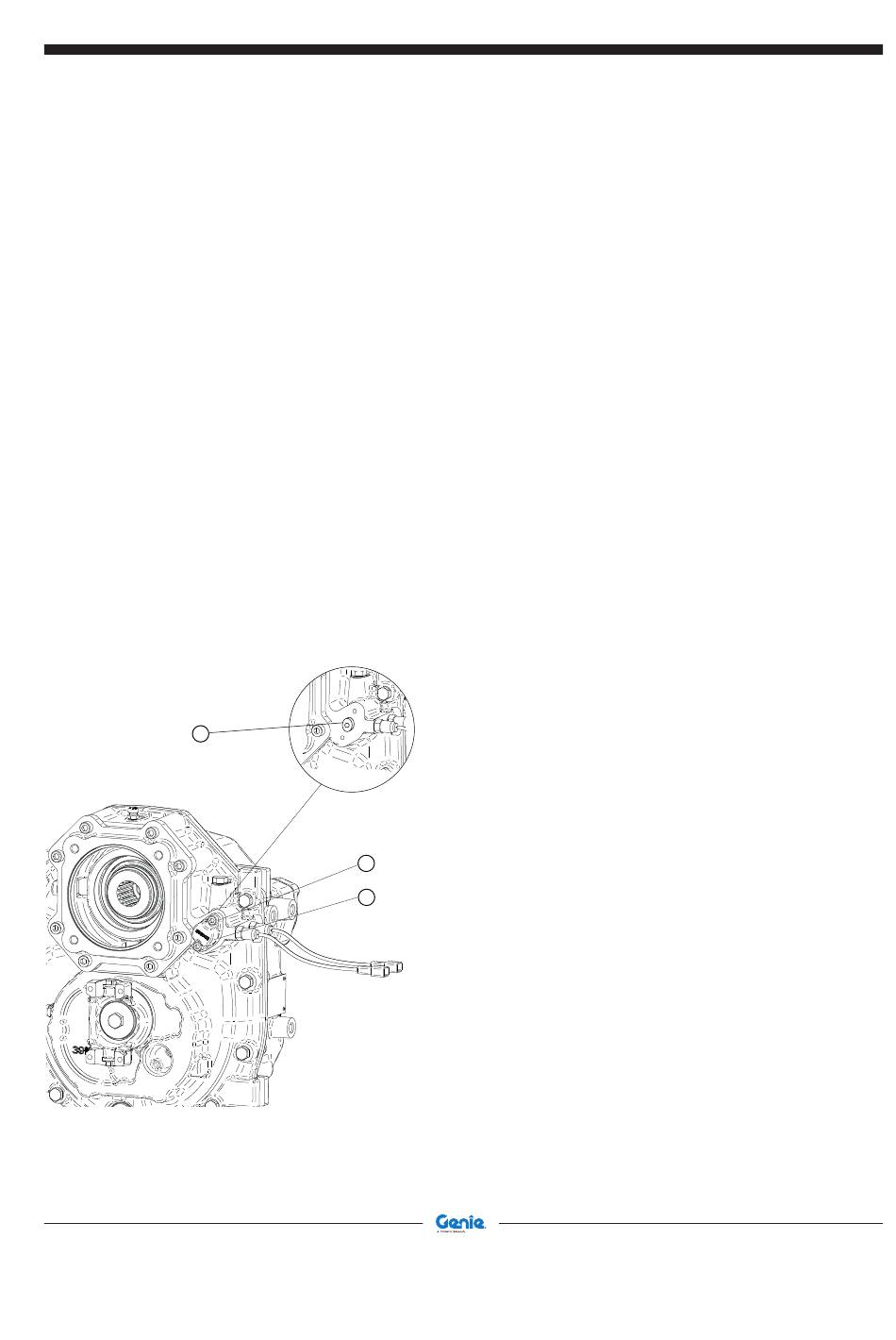

So stellen Sie das Getriebe auf Leerlaufposition:
• Die Schraube M8x25 (1) lösen
• Die Abdeckung (2) entfernen
• Bolzen Nr. 3 mit einem Bolzenzieher M10
herausziehen
bis beide Schalter aktiviert sind
• Die Komponenten wieder zusammenbauen. Das
Anzugsmoment der Schraube (1) beträgt 23 Nm
(+5 % / -15 %)
Dieser Notbetriebvorgang muss bei abgestelltem
Motor und auf ebenem Boden durchgeführt werden.
