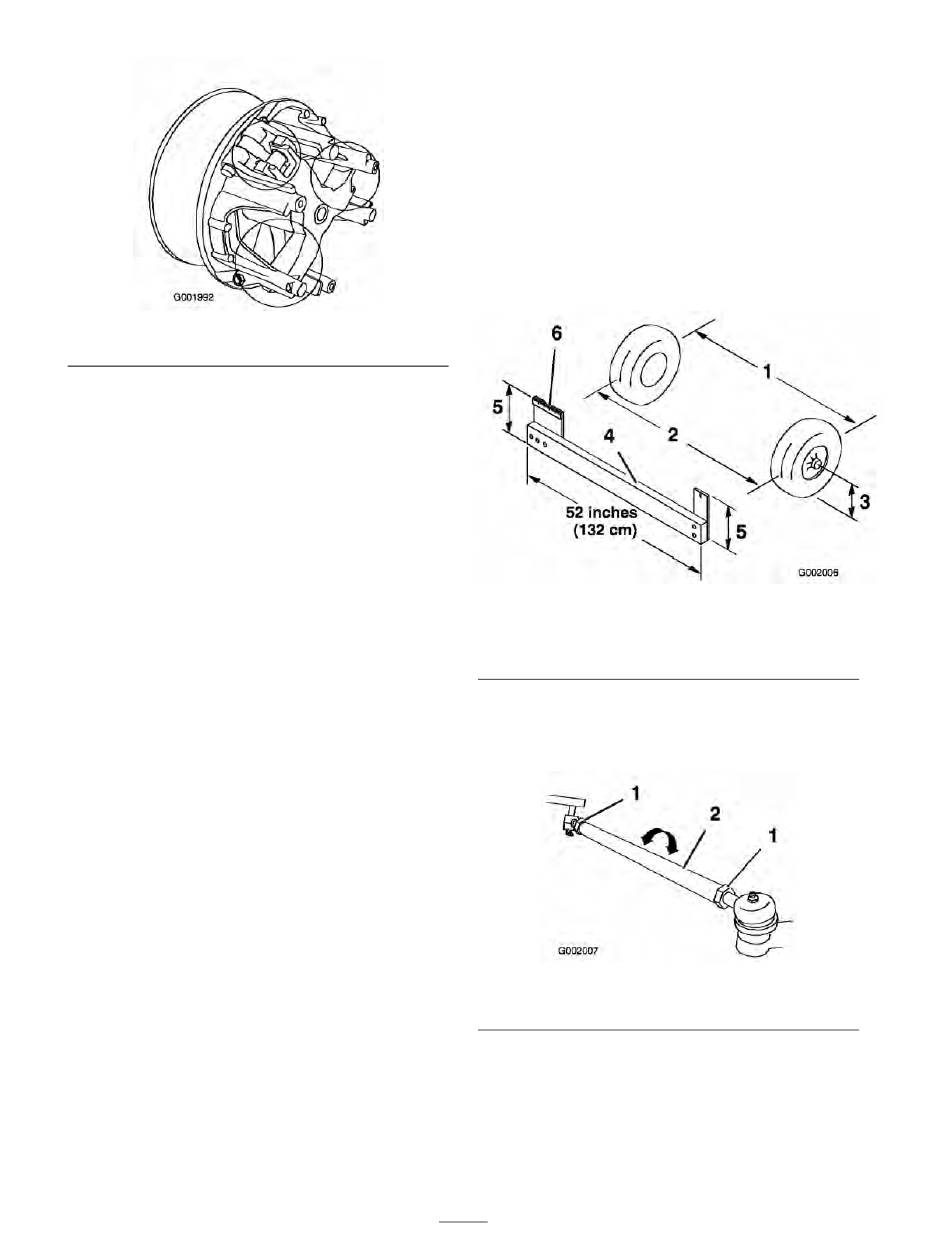

Bild 54
6. Setzen Sie die Kupplungsabdeckung auf
und befestigen Sie sie mit den drei vorher
entfernten Schrauben.
7. Schließen Sie den Schlauch vorne am Tank an
(Bild 52).
Prüfen der Räder/Reifen
Prüfen Sie die Räder nach den ersten 8
Betriebsstunden und dann alle 100 Stunden, um
sicherzustellen, dass sie richtig montiert sind.
Ziehen Sie die vorderen Schrauben mit 68 bis
74 Nm und die hinteren Radmuttern mit 54 bis
81 Nm an.
Prüfen Sie den Reifenzustand mindestens alle
100 Betriebsstunden. Betriebsunfälle, wie z. B. das
Aufprallen auf Bordsteine, kann einen Reifen oder
eine Felge beschädigen sowie das Rad unwuchtig
machen. Prüfen Sie den Zustand deshalb nach
Unfällen.
Einstellen der Vorspur des
Vorderrads
Prüfen Sie die vordere Vorspur nach jeweils
100 Betriebsstunden oder mindestens jährlich. Die
Vorspur sollte 0 bis 6 mm betragen.
1. Füllen Sie den Behälter mit ca. 303 l Wasser.
2. Prüfen Sie den Reifendruck. Siehe „Prüfen des
Reifendrucks".
3. Fahren Sie das Sprühgerät mehrmals nach
vorne und zurück, um die A-Arme zu
entspannen, fahren Sie dann mit dem Gerät
mindstens 3 m vorwärts.
4. Messen Sie den Abstand zwischen beiden
Vorderreifen auf Achshöhe (an der Vorder-
und Rückseite der Vorderreifen) (Bild 55).
Eine Messlehre ist für das hintere Maß der
Vorderreifen auf Achshöhe erforderlich.
Benutzen Sie das gleiche Maß für das genaue
Vermessen der Vorderseite der Vorderreifen
auf Achshöhe (Bild 55).
Der Abstand an der Vorderseite der Reifen
sollte 0 bis 6 mm kleiner sein als hinten an den
Vorderreifen.
1. Reifenmittellinie – hinten
2. Reifenmittellinie – vorne
3. Mittellinie – Achse
5. Wenn der Wert nicht im angegebenen Bereich
liegt, lösen Sie die Klemmmuttern an beiden
Ende der Zugstangen (Bild 56).
1. Klemmmutter
6. Drehen Sie beide Zugstangen, um die
Vorderseite des Reifens nach innen oder außen
zu stellen.
Hinweis: Die Spurstangen sollten am Ende
dieselbe Länge haben.
52
Bild 55
4. Messlehre
5. Mittellinienabstand – Achse
6. 15 cm Lineal
Bild 56
2. Zugstange
