Pumpenschalter
Der Pumpenschalter befindet sich am
Armaturenbrett an der rechten Seite des Sitzes
(Bild 16). Kippen Sie den Schalter nach vorne, um
die Pumpe zu aktivieren, oder nach hinten, um die
Pumpe anzuhalten.
Wichtig: Schalten Sie den Pumpenschalter
nur ein, wenn der Motor im Leerlauf läuft, um
eine Beschädigung des Pumpenantriebs zu
vermeiden.
Dosierungsschalter
Der Dosierungsschalter befindet sich am
Armaturenbrett an der rechten Seite des Sitzes
(Bild 16). Wenn Sie den Schalter nach vorne
gedrückt halten, erhöhen Sie den Druck in der
Sprühanlage; wenn Sie den Schalter nach hinten
gedrückt halten, reduzieren Sie den Druck.
Dosierungsarretierschlüsselschalter
Der Dosierungsarretierschlüsselschalter befindet
sich am Armaturenbrett an der rechten Seite des
Sitzes (Bild 16). Drehen Sie den Schlüsselschalter
nach links in die verriegelte Stellung, um den
Dosierungsschalter zu deaktivieren. Dies
verhindert, dass die Dosierung versehentlich
geändert wird. Drehen Sie den Schlüsselschalter
nach rechts in die entriegelte Stellung, um den
Dosierungsschalter zu aktivieren.
Wichtig: Versuchen Sie nicht, den
Ganghebel zu bewegen, wenn der
Dosierungsarretierschlüsselschalter aktiviert
ist. Wenn Sie den Ganghebel mit Kraftaufwand
bewegen, während sich die Maschine bewegt,
werden die Arretierschlüsselkomponenten
beschädigt.
Spritzgestängehub (optional)
Mit den Schaltern für den Spritzgestängehub
heben Sie das linke und rechte Spritzgestänge an.
Sonarspritzgestänge (optional)
Der Schalter für das Sonarspritzgestänge ist ein
Kippschalter, mit dem das Sonarspritzgestänge
betätigt wird. Kippen Sie den Schalter nach vorne
für automatisch, nach hinten für manuell oder
stellen Sie den Schalter in die Mitte für Aus.
Positionen der Schaummarkierungs-
schalter (optional)
Wenn Sie den elektrischen Spritzgestängehub, das
Sonarspritzgestänge und den Schaummarkierer
einbauen, erweitern Sie das Armaturenbrett mit
Schaltern für die Steuerung dieser Elemente. Das
Sprühgerät hat an den entsprechenden Stellen
Plastikabdeckungen.
Dosierungsregulierventil
Mit diesem Ventil, dass sich hinter dem Behälter
befindet (Bild 17) wird die Flüssigkeitsmenge
gesteuert, die zum Spritzgestänge gelangt. Hierbei
wird der Flüssigkeitsstrom zu den Spritzgestängen
oder dem Überlaufschlauch zum Behälter
gesteuert. Sie können das Ventil auf zwei Arten
steuern: Mithilfe des Dosierungsschalters oder
manuell. Wenn Sie das Ventil manuell steuern
möchten, müssen Sie den Kabelstecker am Ventil
abschließen. Sie können dann das Handrad oben
am Ventil drehen, um manuell den gewünschten
Druck zu erzielen.
1. Dosierungsregulierventil
2. Durchussmesser
Durchussmesser
Der Durchflussmesser misst die Dosierung der
Flüssigkeit, die von der Spray Pro™ Anlage
(Bild 17) verwendet wird.
Spritzgestängeventile
Diese Ventile schalten die drei Spritzgestänge ein
oder aus (Bild 17). Wenn Sie kein Spritzgestänge
montiert haben, oder das Einschalten eines
Spritzgestänges verhindern möchten, können
Sie jedes Ventil manuell bedienen. Schließen
Sie den Kabelstecker im Ventil ab, drehen Sie
21

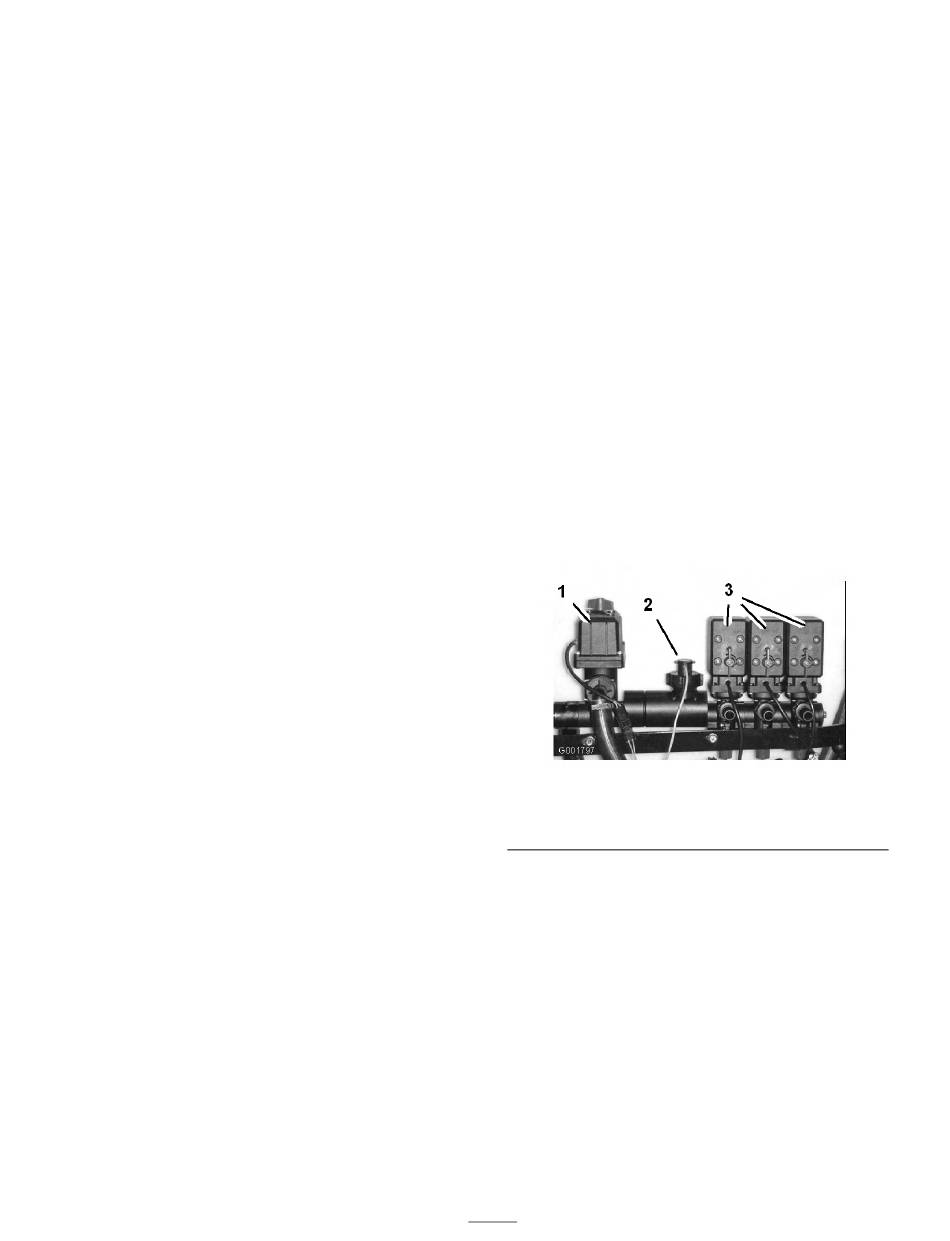

Bild 17
3. Spritzgestängeventile
