5.5
Pneumatik anschließen

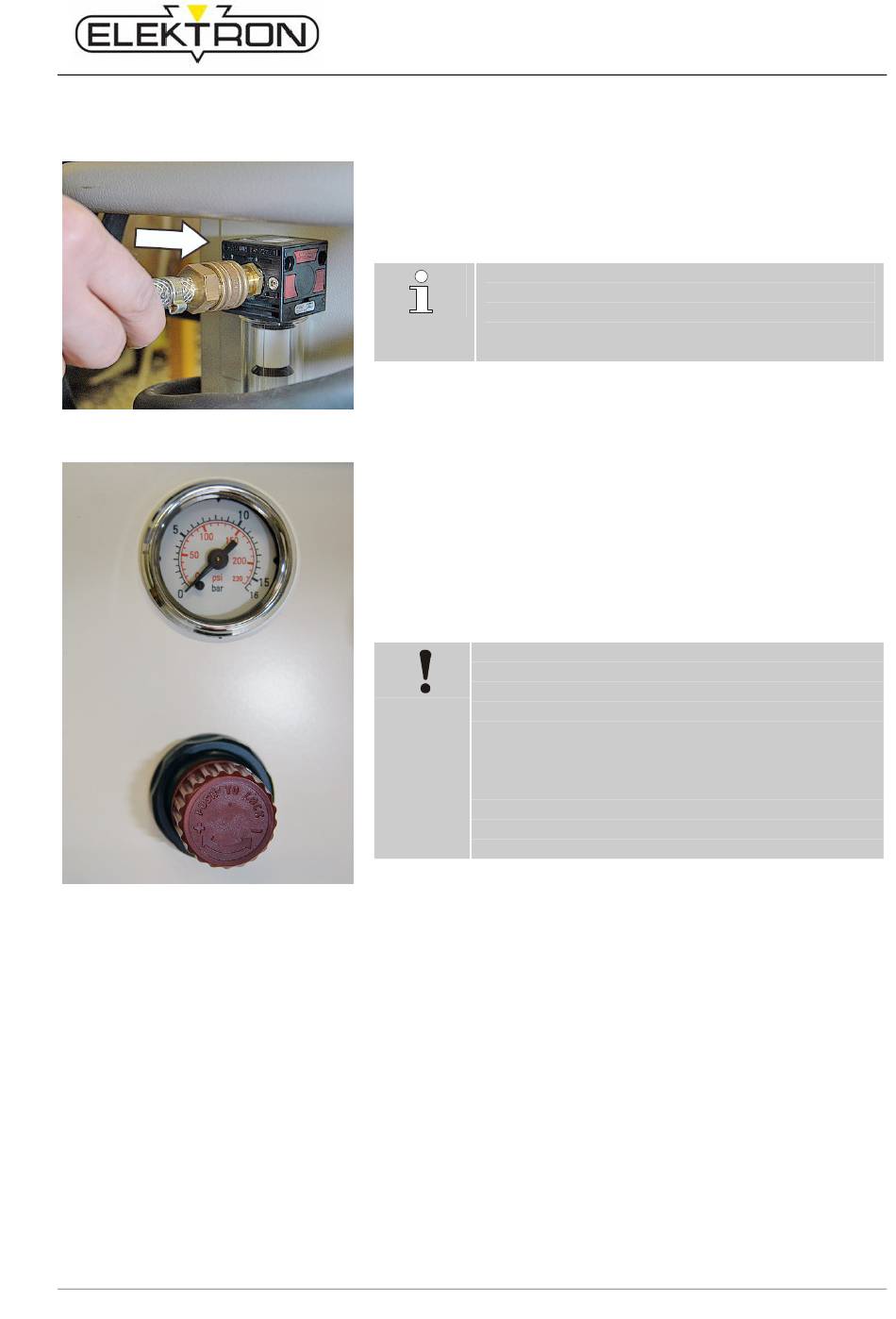

Abb.22: Anschluss Pneumatik
Abb.23: Manometer und Druckeinstellung
Widerstandsschweißgerät MULTISPOT MI-100-3
1. Druckluftleitung des Betreiber-Druckluftnetzes am Gerät durch
Aufstecken anschließen (Abb.22).
2. Druckluftleitung betreiberseitig mit ca. 8 bar Eingangsluftdruck
beaufschlagen.
HINWEIS!
8 bar Eingangsluftdruck entsprechen einer
Elektrodenanpresskraft von 3,5 kN. Um die
Elektrodenanpresskraft anzupassen, wie nach-
folgend beschrieben vorgehen.
3. Versorgungsdruck am Manometer (Abb.23) kontrollieren und
ggf. über den Einstellknopf (Abb.23) einregeln.
– Drehen in „+"-Richtung erhöht den Eingangsdruck
(maximal zulässig: 10 bar)
– Drehen in „-„-Richtung verringert den Eingangsdruck
(minimal zulässig: 6 bar)
4. Bei Verringerung des Eingangsluftdrucks zwischenzeitlich die
Zange zum Entlüften betätigen.
VORSICHT!
Gefahr von Sachschäden bei zu hohem/ niedri-
gem Druckluftdruck!
Zu geringer Luftdruck vermindert den Elektroden-
andruck und führt zu verstärktem Elektroden-
verschleiß. Zu hoher Luftdruck kann zu Beschä-
digung der Punktzange führen.
Deshalb:
– Versorgungsdruck vor Inbetriebnahme am Ma-
nometer kontrollieren.
– Versorgungsdruck im Bereich 6 – 10 bar halten.
5. Die gewünschte Druckeinstellung durch Hineindrücken des
Einstellknopfs festsetzen.
Installation
25
