6.4

Allgemeine Technische Daten

6.4.1

Beschriftung des Typschilds

Beispiel:
Typ, Wirkungsweise, Nenn-
weite, Dichtwerkstoff,
Gehäusewerkstoff
Durchflussrichtung
( 1 und 2 = Kennzeichnung
der Anschlüsse auf dem
Ventilgehäuse)
Identnummer
Zulässiger Steuerdruckbereich
zulässiger max. Mediumsdruck

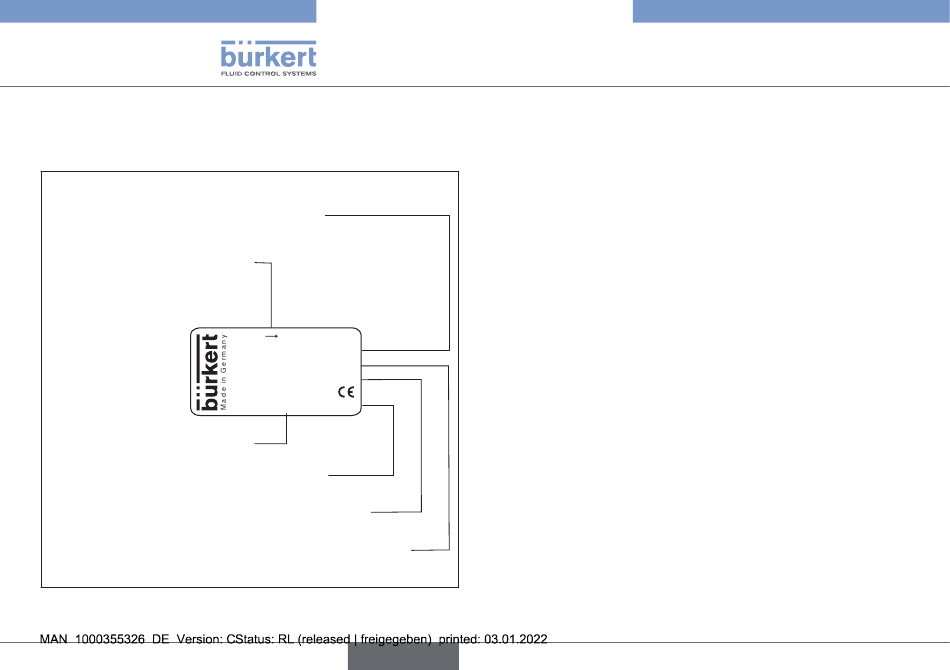

Bild 2: Beispiel für Typschild
28
Flow 1 2
2000 A 10,0 PTFE VA
G3/8 P med 16 bar
Pilot 5,5 - 10 bar
00182076
W1X LU
Hersteller-Code
Anschlussart,
deutsch
Typ 2000 INOX
Technische Daten
6.4.2 Werkstoffe
Ventilgehäuse Edelstahl 316L
Antrieb Edelstahl 1.4404
Dichtelemente FKM
Spindelabdichtung PTFE-V-Ringe mit Federkompensation
(mit Silikonfett)
Sitzdichtung PTFE
Spindel Edelstahl 1.4401/1.4404
6.4.3 Anschlüsse
Steuerluftanschluss 45° Schlauchsteckverbindung 4/2 M5
(Empfehlung) Bestell-Nr. 903383
Mediumsanschluss G 3/8 und NPT3/8 - Muffenanschluss
G1/2 - Außengewinde
Schweißstutzen nach EN ISO 1127/ISO
4200, DIN 11850 Reihe 2, ASME BPE.
Andere Anschlüsse auf Anfrage
6.4.4

Einbaulage

Beliebig, vorzugsweise Antrieb nach oben.
