5.2.3.1

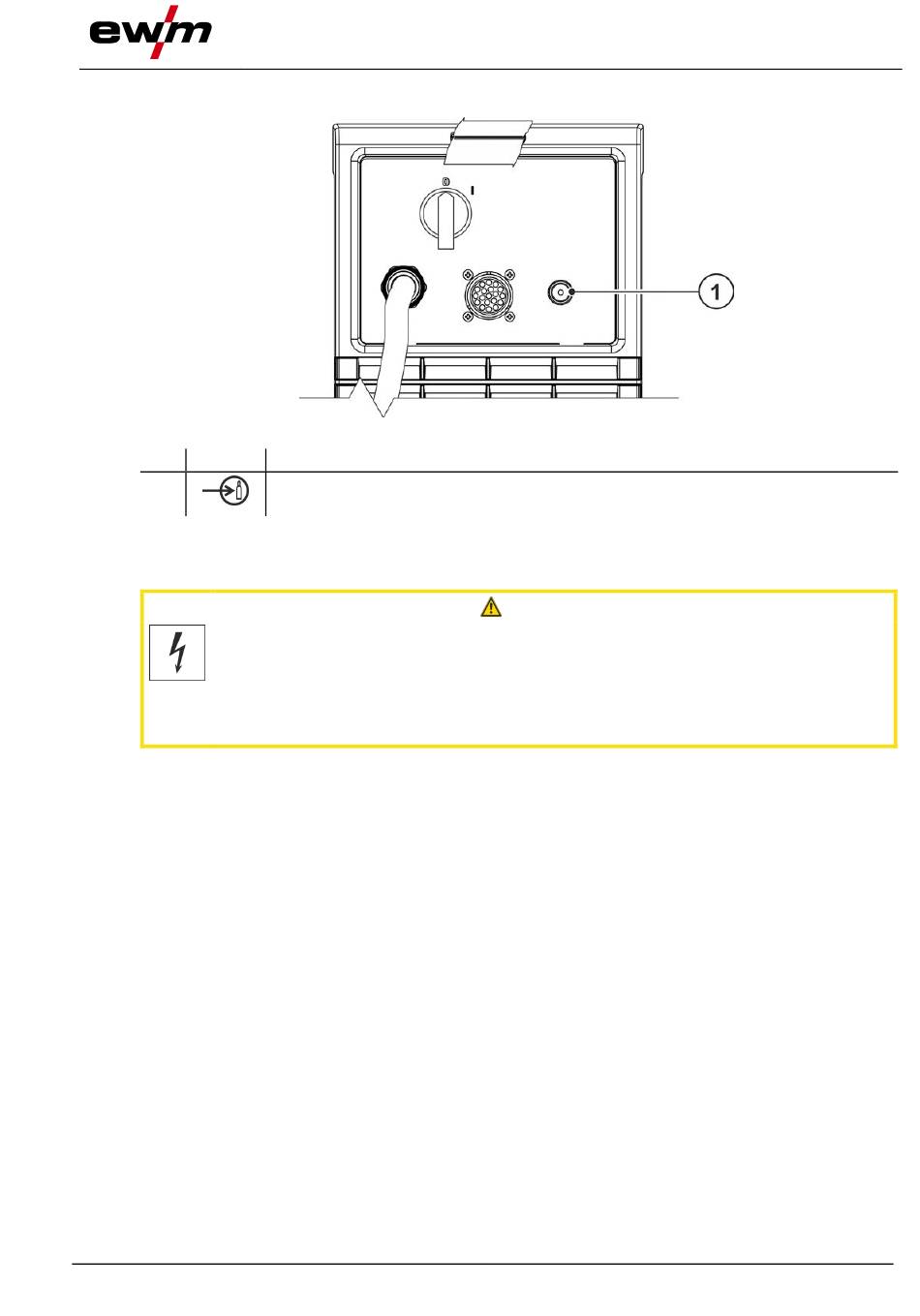

Anschluss Schutzgasschlauch
Pos. Symbol
1
•
Anschlussnippel Gasschlauch am Anschlussnippel G¼" verschrauben.
5.2.4
Gastest - Einstellung Schutzgasmenge
Elektrischer Schlag!
Bei Einstellung der Schutzgasmenge stehen am Schweißbrenner Leerlaufspannung
oder ggf. Hochspannungszündimpulse an, die bei Berührung zu Stromschlägen und
Verbrennungen führen können.
•
Schweißbrenner während des Einstellvorgangs elektrisch isoliert gegenüber Mensch, Tier
oder Sachgegenständen halten.
Sowohl eine zu geringe als auch eine zu hohe Schutzgaseinstellung kann Luft ans Schweißbad bringen
und in der Folge zu Porenbildung führen. Schutzgasmenge entsprechend der Schweißaufgabe anpas-
sen!
Faustregel zur Gasdurchflussmenge:
Durchmesser in mm der Gasdüse entspricht l/min Gasdurchfluss.
Beispiel: 7 mm Gasdüse entsprechen 7 l/min Gasdurchfluss.
•
Brennertaster betätigen und warten bis die Gasvorströmzeit abgelaufen ist und das Gerät versucht
den Lichtbogen zu zünden (hörbare HF-Zündimpulse).
•
Brennertaster loslassen. Das Schutzgas strömt für die eingestellte Gasnachströmzeit (mindestens
aber 5 s).
•
Erforderliche Schutzgasmenge am Flowmeter des Druckminderers einstellen.
099-002059-EW500
27.10.2022
Beschreibung
0
Anschlussgewinde - G¼"
Schutzgasanschluss (Eingang)
Abbildung 5-9
VORSICHT
Aufbau und Funktion
WIG-Schweißen
25
