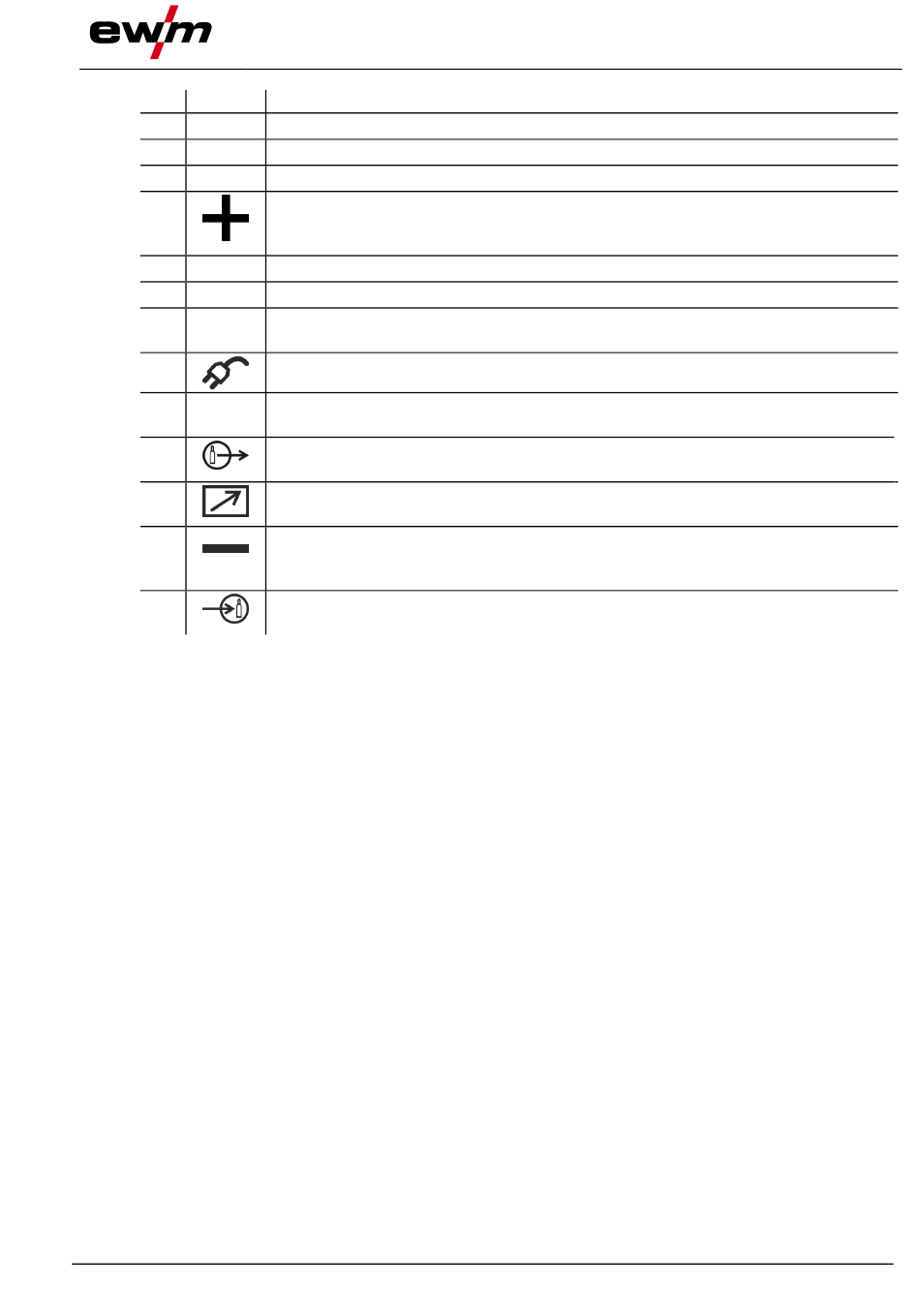

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Transportgurt > siehe Kapitel 5.1.4.1
Gerätesteuerung (siehe entsprechende Betriebsanleitung "Steuerung")
Anschlussbuchse (Steuerleitung Schweißbrenner) > siehe Kapitel 5.2.1.1
Anschlussbuchse, Schweißstrom „+"
Der Anschluss des Zubehörs ist verfahrensabhängig, Anschlussbeschreibung zum ent-
sprechenden Schweißverfahren beachten > siehe Kapitel 5.
Austrittsöffnung Kühlluft
Gerätefüße
Hauptschalter
Gerät ein- oder ausschalten.
Netzanschlusskabel > siehe Kapitel 5.1.7
Eintrittsöffnung Kühlluft
Schmutzfilter Optional > siehe Kapitel 6.1.2
Anschlussgewinde - G¼"
Schutzgasanschluss (Ausgang)
Anschlussbuchse, 19-polig
Fernstelleranschluss
Anschlussbuchse, Schweißstrom „-"
Der Anschluss des Zubehörs ist verfahrensabhängig, Anschlussbeschreibung zum ent-
sprechenden Schweißverfahren beachten > siehe Kapitel 5.
Anschlussgewinde - G¼"
Schutzgasanschluss (Eingang)
Vorderansicht / Rückansicht
