Technische Daten der Ethernet-Karte
2. Maschine-Maschine (Industrieumgebung, schnelle Übertragungsgeschwindigkeit)
2.4. Anschlüsse und Verdrahtung
Die Ethernet-Karte unterstützt Geschwindigkeiten von 10/100Mb sowohl im Voll- als auch im Halbdu-
plexmodus. Für Profinet sind jedoch der Vollduplexmodus und eine Geschwindigkeit von 100 Megabit
erforderlich. Die Karten müssen mit einem geschirmten Twisted-Pair-Kabel (STP) vom Typ CAT-5e
an das Ethernet-Netzwerk angeschlossen werden. Verwenden Sie ein so genanntes Crossover-Kabel,
wenn Sie die Ethernet-Optionskarte direkt an das Mastergerät anschließen wollen.
Verwenden Sie ausschließlich industriemäßige Standardkomponenten im Netzwerk. Vermeiden Sie
komplexe Strukturen, um die Reaktionszeit und die Anzahl an fehlerhaften Sendeversuchen auf ein
Minimum zu reduzieren.
Link für weitere Informationen zu Ethernet: www.odva.org.
24-Stunden-Support +358 (0)40 837 1150 • E-Mail: fieldbus@vacon.com

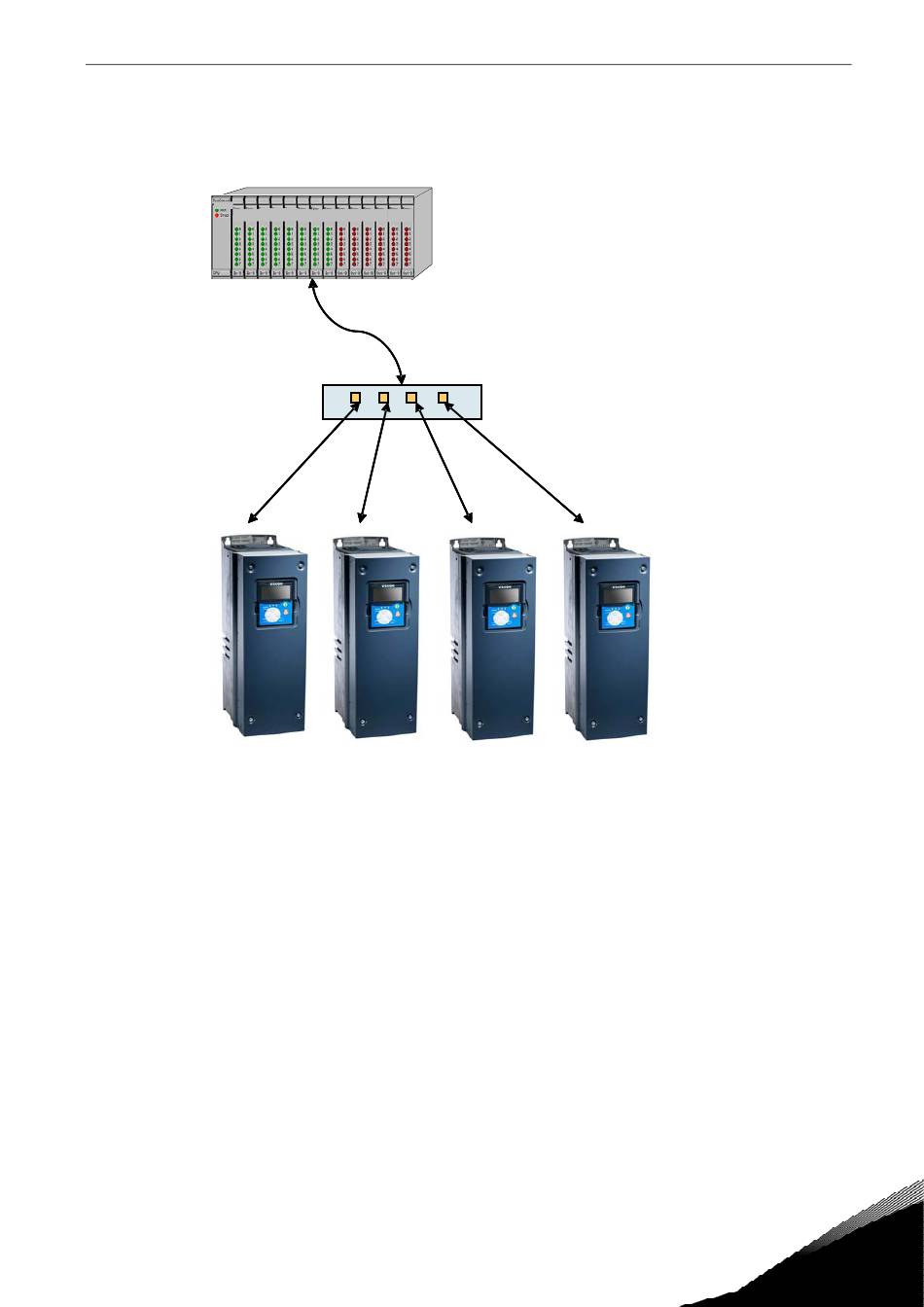

SPS oder SPS oder SPS oder
Master
Echt- - Zeitsteuerung -
- Start/Stopp, Richtung, ... - Start/Stopp, Richtung, ...
- Sollwert - Sollwert
- Rückmeldung - Rückmeldung
Ethernet-Verteiler (Switch)
