Technische Daten der Ethernet-Karte

2.2. LED-Anzeigen

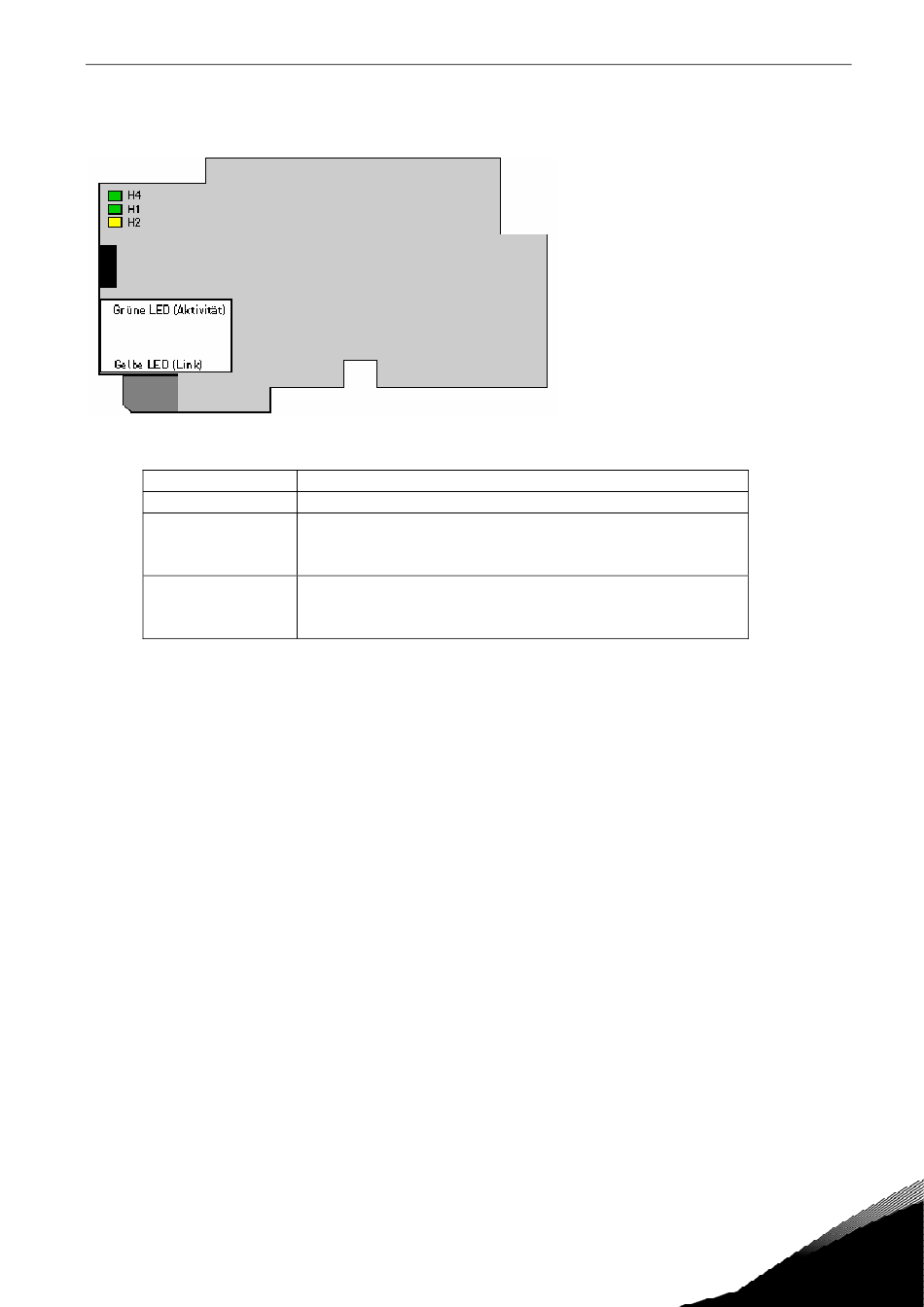

Bild 1-2, LED-Anzeigen an der Optionskarte OPTCP
LED:
H4
H1
H2
Mit der Funktion „Node Flashing Test" können Sie feststellen, mit welchem Gerät Sie direkt verbunden
sind. Beispiel: Bei der Siemens S7 verwenden Sie den Menübefehl „PLC > Diagnostics/Setting > Node
Flashing Test...". Nun können Sie anhand der blinkenden FORCE LED feststellen, welche Station
direkt an das Programmiergerät bzw. den PC angeschlossen ist.
24-Stunden-Support +358 (0)40 837 1150 • E-Mail: fieldbus@vacon.com
Bedeutung:
LED eingeschaltet, wenn die Karte unter Spannung steht
Blinkend 0,25s EIN / 0,25s AUS, wenn die Karten-
Firmware defekt ist (siehe Kapitel 3.3.1 HINWEIS).
AUS, wenn die Karte betriebsbereit ist.
Blinkend 2,5s EIN / 2,5s AUS, wenn die Karte für die
Kommunikation mit externen Partnern bereit ist.
AUS, wenn die Karte nicht betriebsbereit ist.
vacon • 5
