Harvia DUO Montageanweisungen Seite 4

LISÄTARVIKKEET
A. Harvia Teräspiippu
WHP1500
B. Vedenlämmitin VL22l:
Asennetaan yläliitäntä aukon
päälle. Käytettäessä tulisi-
jan suojaseinää tai muuta
suojausta, joka ei ulotu suo-
jaamaan ympäristön palavia
materiaaleja vedenlämmitti-
men ja savuhormin välisen
liitosputken lämpösäteilyltä,
tulee liitosputken päälle
asentaa säteilysuoja.
C. Säteilysuoja WZ020130:
Asennetaan savuputken
ympärille. Suojaamattoman
savuputken suojaetäisyys
palaviin materiaaleihin on
500 mm. Säteilysuojaa käy-
tettäessä suojaetäisyys on
250 mm.
D. Liitosputki WZ020ST:
Nostaa vedenlämmittimen
oikealle korkeudelle (Legend
240- ja 300-mallit).
E. Harvian kiukaan suojaseinä
WX017, WL500/WL550,
WL800/WL850
F. Legend savuputkensuoja
WL300
G. Legend tulisijan suojaseinä
WL200
H. Tulisijan suoja-alustat
WL100, WL110, WX018
A
B

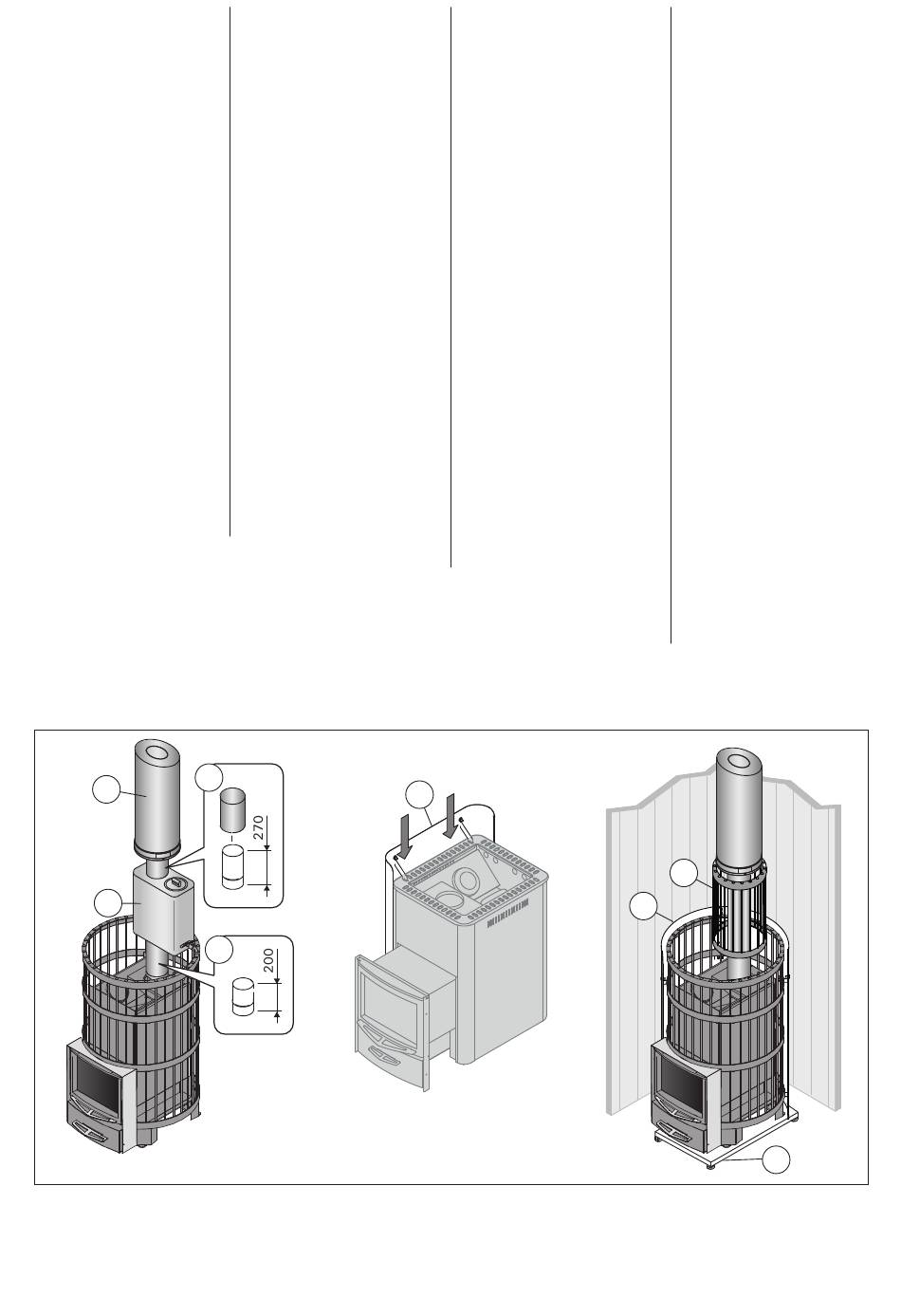

Kuva 1. Lisätarvikkeet (mitat millimetreinä)
Bild 1. Tilläggsutrustning (måtten i millimeter
Figure 1. Accessories (all dimensions in millimeters)
Abbildung 1. Zubehör (alle Abmessungen in Millimeter)
TILLÄGGSUTRUSTNING
A. Harvia stålskorsten
WHP1500
B. Vattenvärmare VL22l:
Installeras ovanför den övre
anslutningsöppningen. Vid
användning av skyddsvägg
för eldstad eller annat skydd,
som inte skyddar brännbara
material i omgivningen från
värmestrålning från anslut-
ningsröret mellan vattenvär-
mare och rökkanalen, ska ett
strålningsskydd installeras
ovanpå anslutningsröret.
C. Strålningsskydd WZ020130:
Installeras runt rökröret. En
oskyddad rökrörs säker-
hetsavstånd till brännbara
material är 500 mm. När
strålningsskydd används
är säkerhetsavståndet
250 mm.
D. Anslutningsrör WZ020ST:
Lyfter upp vattenvärmaren
till rätt höjd (modellerna
Legend 240 och 300).
E. Harvia-skyddsvägg WX017,
WL500/WL550, WL800/
WL850
F. Legend rökrörsskydd WL300
G. Legend skyddsvägg WL200
H. Harvia-golvskyddsplåt
WL100, WL110, WX018
C
D
ACCESSORIES
A. Harvia steel chimney
WHP1500
B. Water heater VL22l:
Installed on the top of the
upper connection opening.
When a protective sheath
or other protection is used
that is not large enough
to protect the inflammable
materials around the stove
from the heat radiation of
the pipe between the water
heater and smoke flue, you
must install a radiation cover
around the pipe.
C. Radiation cover WZ020130:
Installed around the smoke
pipe. The safety distance
from inflammable materials
of an unprotected smoke
pipe is 500 mm. When the
radiation cover is used, the
safety distance is 250 mm.
D. Connecting pipe WZ020ST:
Lifts the water heater to the
right level (Legend 240 and
300 models).
E. Harvia protective sheath
WX017, WL500/WL550,
WL800/WL850
F. Legend smoke pipe cover
WL300
G. Legend protective sheath
WL200
H. Harvia protective bedding
WL100, WL110, WX018
E
ZUBEHÖR
A. Harvia-Stahlrauchfang
WHP1500
B. Warmwasserbehälter VL22l:
Wird von oben auf der
oberen Anschlussöffnung
montiert. Wenn ein Schutz-
mantel oder ein anderer
Schutz benutzt wird, der
nicht groß genug ist, um
die brennbaren Materialien
um den Ofen herum vor der
Wärmestrahlung des Rohres
zwischen dem Warmwasser-
behälter und dem Rauchfang
zu schützen, so müssen Sie
um das Rohr herum einen
Strahlungsschutz anbringen.
C. Strahlungsschutz
WZ020130: Wird um das
Rauchrohr herum ange-
bracht. Der Sicherheits-
abstand von brennbaren
Materialien zu einem
ungeschützten Rauchrohr
beträgt 500 mm. Wenn der
Strahlungsschutz verwendet
wird, beträgt der Sicherheits-
abstand 250 mm.
D. Anschlussrohr WZ020ST:
Sorgt für die korrekte Höhe
des Warmwasserbehälters
(Modelle Legend 240 und
300).
E. Harvia-Schutzmantel
WX017, WL500/WL550,
WL800/WL850
F. Legend Rauchrohrabdeckung
WL300
G. Legend Schutzmantel
WL200
H. Harvia-Schutzplatte WL100,
WL110, WX018
F
G
H
