Technisches Handbuch Multimediagateway SCN‐MMG01.01
4.5 RS232 => Bit‐Wert

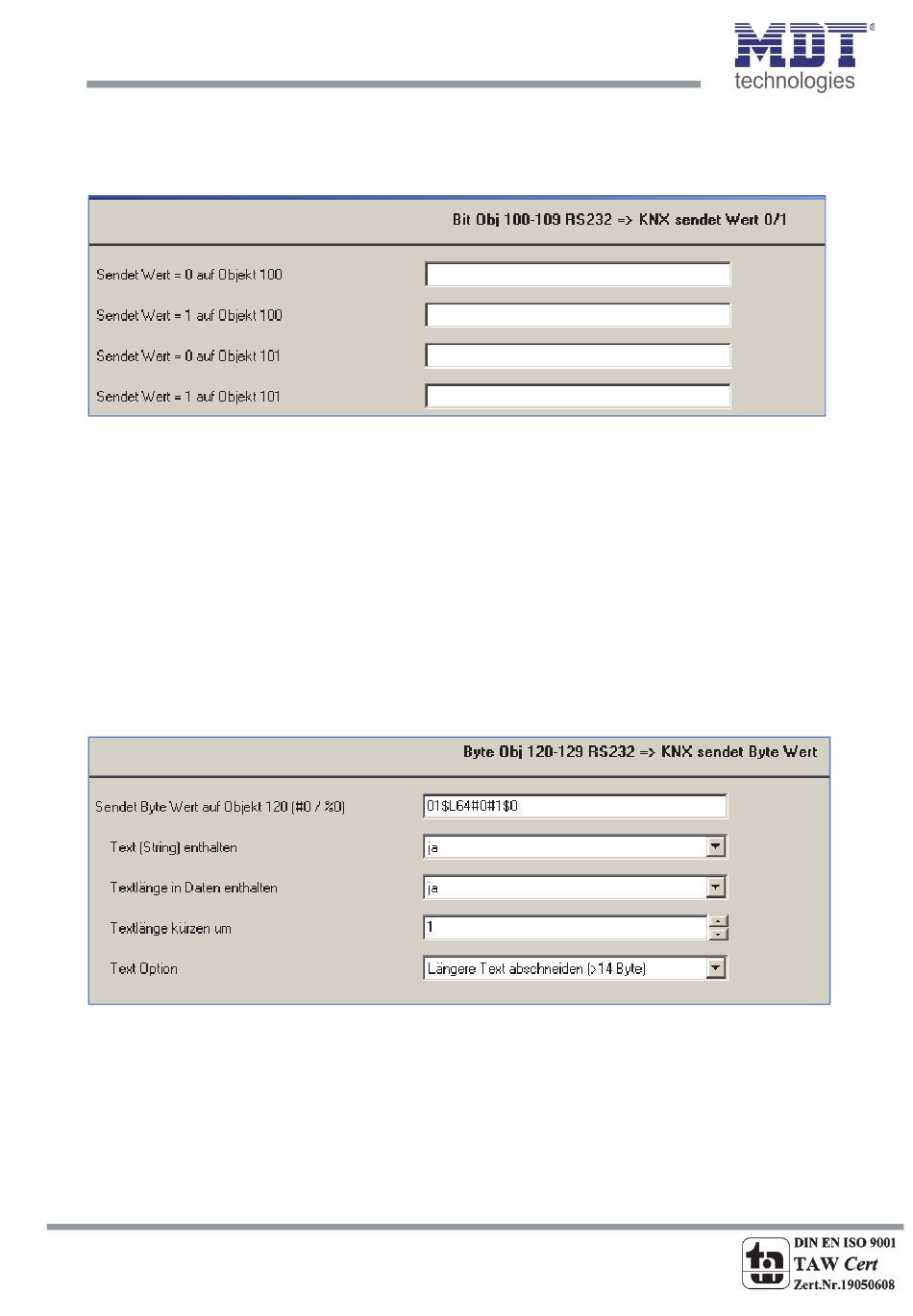

Das nachfolgende Bild zeigt die Einstellmöglichkeiten für das Aussenden von 1 Bit KNX‐Status Objekte
bei bestimmten Telegrammen:
Abbildung 6: RS232 = > Bit‐Wert
Für die Objekte 100‐109 können sowohl für das Aussenden einer logischen 0 als auch für das
Aussenden einer logischen 1 ein Telegramm angegeben werden. Für die Objekte von 110‐119 nur für
das Aussenden einer logischen 1.
Für die Statusobjekte muss das komplette Telegramm angegeben werden, inklusive Header und
Footer. Die Header und Footer Funktion H1‐3 / F1‐3 werden hier nicht verwendet.
Hexdaten die nicht ausgewertet werden sollen, werden mit „##" eingetragen.
4.6 RS232 => Byte‐Wert
Das nachfolgende Bild zeigt die Einstellmöglichkeiten für das Aussenden von 1 Byte KNX‐Status
Objekte bei bestimmten Telegrammen:
Abbildung 7: RS232 = > Byte‐Wert
