Technisches Handbuch Multimediagateway SCN‐MMG01.01
4.3 KNX => RS232 (1 Bit)

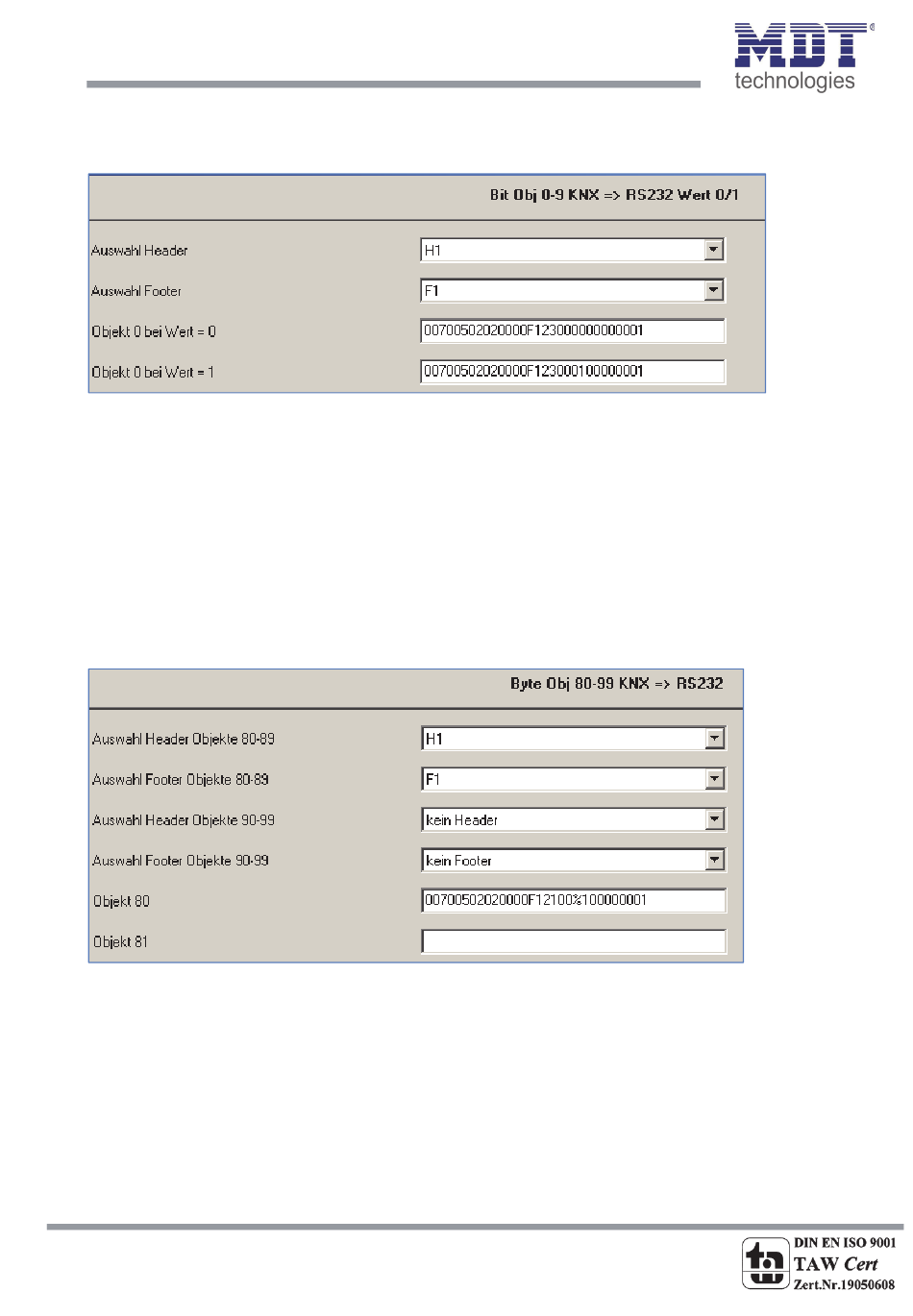

Das nachfolgende Bild zeigt die Einstellmöglichkeiten für 1 Bit Kommunikationsobjekte:
Abbildung 4: KNX => RS232 (1 Bit)
Die Gruppen 0‐39 können Telegramme an das Multimediaendgerät sowohl bei einem 0‐ als auch bei
einem 1‐Befehl übertragen. Die Gruppen 40‐79 können nur bei einem 1‐Befehl ein Telegramm an das
Multimediaendgerät übertragen.
Das übertragene Telegramm setzt sich aus dem eingestellten Header (H1) + dem eingegebenen
Telegramm + dem eingestellten Footer (F1) zusammen.
4.4 KNX => RS232 (1 Byte)
Das nachfolgende Bild zeigt die Einstellmöglichkeiten für 1 Byte Kommunikationsobjekte:
Abbildung 5: KNX => RS232 (1 Byte)
Die Objekte 0‐99 können vom KNX‐Bus empfangene 1 Byte‐Werte an das Multimediaendgerät
weiterleiten.
Dabei gibt der Wert „%1" im Telegramm den Wert umgerechnet (0‐255 => 0‐100) an das
Multimediaendgerät weiter und der Wert „#1" den Byte‐Wert (0‐255) an das Multimediaendgerät
weiter. Bei der Einstellung „#1" und Klartext darf der KNX Wert 100 nicht überschreiten. Der
Klartext ist auf max. 100 begrenzt. Bei der Einstellung „#1" und Hex Daten werden alle Werte 1:1
übergeben (0‐255).
