Technisches Handbuch Multimediagateway SCN‐MMG01.01
4.2 Header/Footer
Das nachfolgende Bild zeigt die Einstellungen für den Kopf und den Fuß des Telegramms:

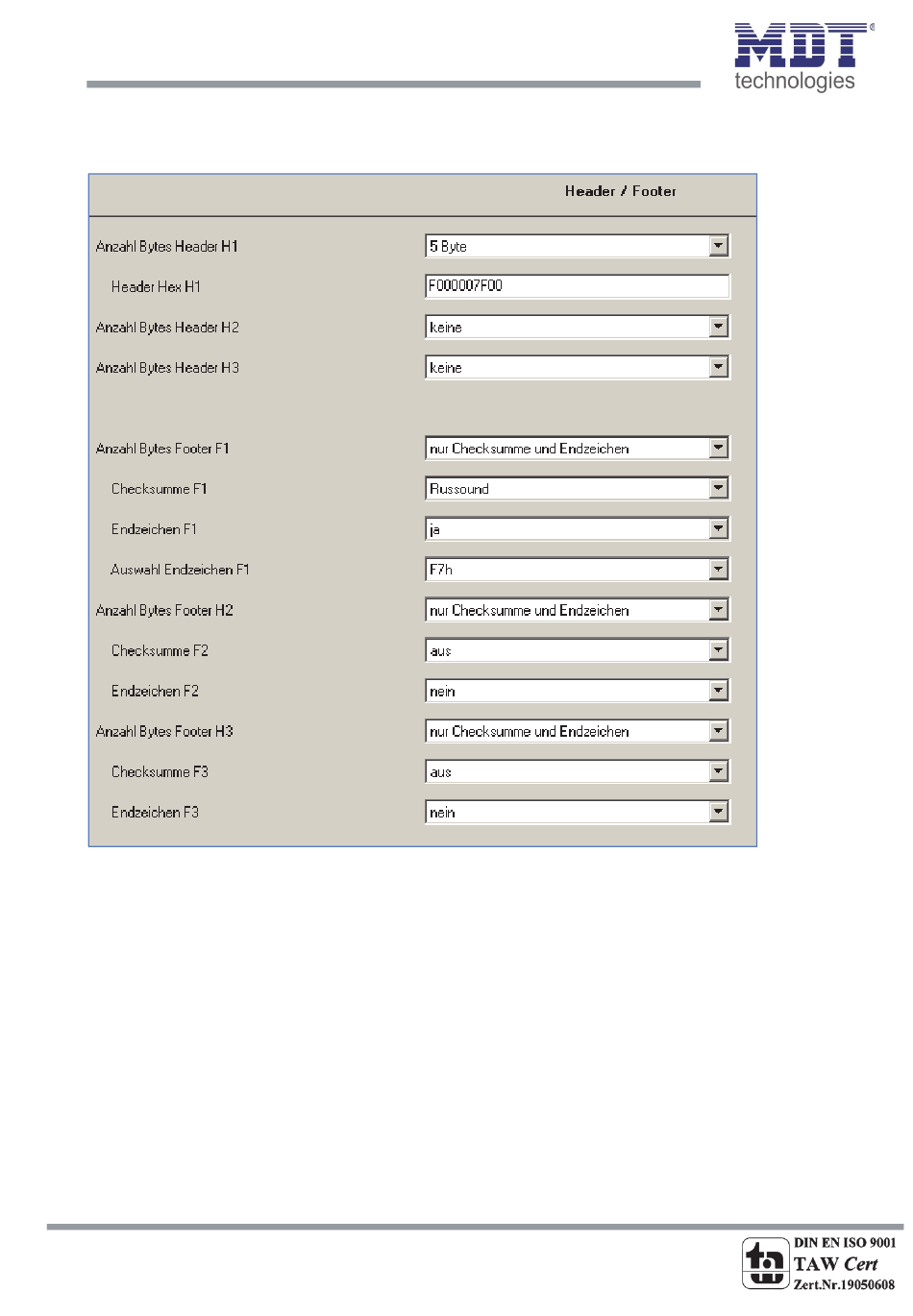

Abbildung 3: Header/Footer
Da die Telegramme der meisten Hersteller aus einer allgemeinen Gerätekennung am Anfang und
einem fixen Endzeichen, sowie einer Checksumme am Ende bestehen, können in diesem Menü bis zu
3 Header und Footer eingestellt werden. Der Header wird dabei den gesendeten
Befehlstelegrammen vorangestellt und der Footer wird an das Befehlstelegramm angehängt.
Welcher Header und welcher Footer verwendet werden soll kann für jede Befehlsgruppe separat
eingestellt werden.
Es existieren 2 voreingestellte Auswahlmöglichkeiten zur Checksummenberechnung: T+A/Metz und
Russound.
Die Checksumme bei T+A/Metz wird wie folgt berechnet (Summe Byte 1‐5)/0xFF.
Die Checksumme bei Russound wird wie folgt berechnet (Summe aller Befehlsbytes + Dezimalwert 6)
maskiert mit 0xF7.
Sollen andere Checksummen verwendet werden, so ist diese in den Header/Footer Einstellungen zu
deaktivieren und für jeden Befehl separat zu berechnen.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
7
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
